- Seite 1 Original-Betriebsanleitung Kraftspannfutter mit Backenschnellwechsel DURO-A RC Aufbewahren zum Nachschlagen Version 1.0 • 14.09.2018 RÖHM GmbH Heinrich-Röhm-Straße 50 89567 Sontheim/Brenz +49 7325 160 www.roehm.biz...
-
Seite 3: Inhaltsverzeichnis
Umgebungs- und Einsatzbedingungen .......... 18 3.2.3 Spannkraft-Drehzahl-Diagramm ............ 19 3.2.4 Zulässige Betriebsstoffe .............. 19 Transport.................... 20 Persönliche Schutzausrüstung Kraftspannfutter........ 20 Transportgewinde ................... 20 Montage.................... 21 Persönliche Schutzausrüstung Kraftspannfutter........ 21 Montage auf Zwischenscheibe .............. 22 Montage auf Maschinenspindel ............... 23 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... - Seite 4 Backenführungen abschmieren ............ 39 7.3.3 Spannkraft prüfen ................ 39 7.3.4 Befestigung von Verschraubungen prüfen ......... 40 7.3.5 Inspektion des Kraftspannfutters ............ 40 Reinigung .................... 43 Persönliche Schutzausrüstung Kraftspannfutter........ 43 Lagerung .................... 44 Störungsabhilfe .................. 44 Entsorgung .................... 45 Kraftspannfutter mit Backenschnellwechsel DURO-A RC...
-
Seite 5: Zu Dieser Betriebsanleitung
Zu dieser Betriebsanleitung | 1 Zu dieser Betriebsanleitung Die vorliegende Betriebsanleitung beschreibt ausführlich die Verwendung, die Montage und die Wartung für ein Kraftspannfutter DURO-A RC. Die Leis- tungsfähigkeit des Kraftspannfutters hängt wesentlich vom sachgerechten Einsatz und von einer sorgfältigen Wartung ab. Die vorliegende Betriebsanlei- tung gilt als führendes Dokument und wird bei der Auslieferung des Produkts... -
Seite 6: Haftung Und Gewährleistung
Erweiterte Gewährleistung 3 Jahre Die Firma RÖHM GmbH bietet eine Gewährleistung von bis zu 36 Monaten auf das von Ihnen erworbene Kraftspannfutter DURO-A RC nach Übergabe der Ware. Die Gewährleistung verlängert sich jeweils um weitere 12 Monate (max. 2 Mal/36 Monate), wenn innerhalb der ersten 12 Monate nach Kauf des Produktes eine kostenpflichtige Inspektion durch die Firma RÖHM GmbH... -
Seite 7: Darstellungskonventionen
Kennzeichnet eine einzelne Handlungs- anweisung Ø Kennzeichnet ein Zwischenresultat einer Handlungsanweisung ü Kennzeichnet das Endergebnis einer Handlungsanweisung Auflistung Kennzeichnet Elemente einer Auflistung ▪ Kennzeichnet Anmerkungen innerhalb einer Auflistung Beinhaltet eine nützliche Information oder weitergehende Informationen. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 7 / 46... -
Seite 8: Darstellung Von Sicherheits- Und Warnhinweisen
HINWEIS Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird. Ø Auflistung aller Maßnahmen, die zur Vermeidung der Folgen er- griffen werden müssen. 8 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 9: Sicherheit
Schutz des Personals und der Umwelt vor Gefähr- dungen und die fehlerfreie Bedienung. Bestimmungsgemäße Verwendung Das Kraftspannfutter DURO-A RC dient zum Spannen von regelmäßig und unregelmäßig geformten Werkstücken. In das Kraftspannfutter DURO-A RC dürfen ausschließlich Werkstücke aus Metall eingespannt werden. Andere Werkstoffe sind nur nach Absprache mit der Firma RÖHM GmbH zulässig. -
Seite 10: Nicht Bestimmungsgemäße Verwendung
Der maximal zulässige Spanndurchmesser der Backen und die Grenzen der Backen müssen eingehalten werden. Das Kraftspannfutter DURO-A RC kann sowohl zur Trocken- als auch zur Nassbearbeitung verwendet werden. Die zulässigen Einsatz und Umweltbe- dingungen müssen eingehalten werden (Umgebungs- und Einsatzbedingun- gen [} 18]). -
Seite 11: Betreiberpflichten
Fachpersonal Personal, welches keine Erfahrung im Umgang mit einem Kraftspannfutter hat, ist durch unsachgemäßes Verhalten, vor allem während den Montage- und Wartungsarbeiten, durch die auftretenden Bewegungen und Kräfte, be- sonderen Verletzungsgefahren ausgesetzt. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 11 / 46... -
Seite 12: Persönliche Schutzausrüstung Kraftspannfutter
Personal unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln vorgenommen werden. Persönliche Schutzausrüstung Kraftspannfutter Bei Arbeiten an und mit dem Kraftspannfutter DURO-A RC ist das Tragen von persönlicher Schutzausrüstung erforderlich. Das Bereitstellen der Schutzaus- rüstung obliegt dem Betreiber. -
Seite 13: Allgemeine Gefährdungen
Reinigungsarbeiten persönliche Schutzausrüstung tragen. 2.6.4 Verbrennungsgefahr durch heiße Oberflächen Während des Betriebs kann sich das Kraftspannfutter DURO-A RC erhitzen. Um Verbrennungen zu vermeiden, das Kraftspannfutter DURO-A RC nach der Bearbeitung nicht berühren und vor durchzuführenden Montage und War- tungsarbeiten abkühlen lassen. -
Seite 14: Gefahren Durch Unwuchtige Werkstücke
Gefahren durch unwuchtige Werkstücke Das Spannen von unwuchtigen Werkstücken erzeugt bei rotierenden Spindeln eine Fliehkraft, welche die Laufruhe des Kraftspannfutters DURO-A RC stört. Das Kraftspannfutter DURO-A RC hat eine Wuchtgüte von 6,3. Restrisiken können durch einen unzureichenden Rotationsausgleich entstehen. Die gilt insbesondere bei: ▪... -
Seite 15: Produktbeschreibung

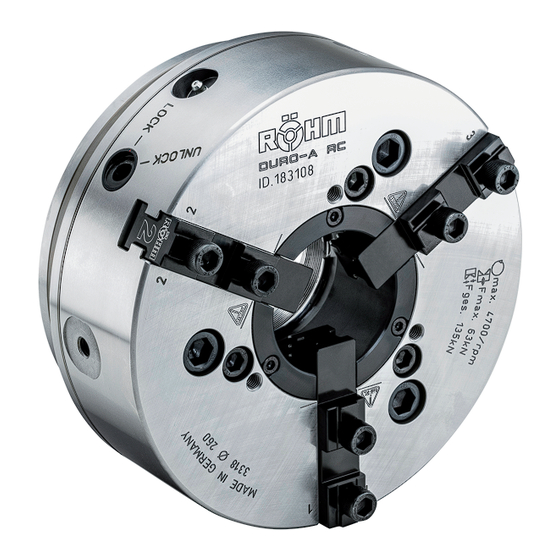

Produktbeschreibung | 3 Produktbeschreibung Zu diesem Kraftspannfutter 1 Sicherheitsschlüssel 2 Drehbolzen 3 Grundkörper 4 Gewinde für Kranösen 5 Flansch 6 Schmiernippel 7 Futter-Befestigungsschrauben 8 Grundbacken Kraftspannfutter mit Backenschnellwechsel DURO-A RC 15 / 46... - Seite 16 17 Backenhaltestift 18 Kolben 19 Schutzbuchse Das DURO-A RC ist ein Kraftspannfutter mit einzeln verstellbaren Backen (8), welches zum Spannen von regelmäßig sowie unregelmäßig geformten Werk- stücken dient. Die Montage und Demontage der Backen (8) ist nur bei entriegelter Keilstan- ge (16) möglich.
-
Seite 17: Technische Daten
Kolbenhub Durchgang Anschlussgewinde M90x1,5 M110x2 M110x2 M138x2 M138x2 max. Betätigungs- kraft Max. Gesamt- spannkraft Max. Drehzahl 3500 4700 4000 4000 3500 Massenträgheits- 0,33 0,84 moment [kg*m²] Gewicht ohne Ba- 34,8 57,5 cken Kraftspannfutter mit Backenschnellwechsel DURO-A RC 17 / 46... -
Seite 18: Umgebungs- Und Einsatzbedingungen
Funktion des Kraftspannfutters sichergestellt und regelmäßig geprüft werden. Bei jedem Backen- und Werkzeugwechsel muss das Kraftspannfutter mit ei- nem Besen oder Pinsel von groben Verunreinigungen befreit werden. Die Rei- nigung mit Druckluft ist nicht gestattet. 18 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 19: Spannkraft-Drehzahl-Diagramm
Drehzahl = 0. Gesamtspannkraft kN – Drehzahl min 3.2.4 Zulässige Betriebsstoffe Für das Kraftspannfutter DURO-A RC ist das folgende Fett zugelassen: ▪ Fett F80 Ein anderer und ungenügender Schmierstoff, als der angegebene, kann die Spannkraft um über 50 % verringern. -
Seite 20: Transport
Ø Persönliche Schutzausrüstung tragen. Ø Nicht unter schwebenden Lasten aufhalten. Persönliche Schutzausrüstung Kraftspannfutter Bei Arbeiten an und mit dem Kraftspannfutter DURO-A RC ist das Tragen von persönlicher Schutzausrüstung erforderlich. Das Bereitstellen der Schutzaus- rüstung obliegt dem Betreiber. ▪ Die Schutzausrüstung muss während der Arbeit stets in einwandfreiem Zustand sein. -
Seite 21: Montage
Ø Maschine gegen Wiederanlaufen sichern. Ø Persönliche Schutzausrüstung tragen. Persönliche Schutzausrüstung Kraftspannfutter Bei Arbeiten an und mit dem Kraftspannfutter DURO-A RC ist das Tragen von persönlicher Schutzausrüstung erforderlich. Das Bereitstellen der Schutzaus- rüstung obliegt dem Betreiber. ▪ Die Schutzausrüstung muss während der Arbeit stets in einwandfreiem Zustand sein. -
Seite 22: Montage Auf Zwischenscheibe
▪ Während dem rotierenden Betrieb des Kraftspannfutters DURO-A RC dürfen keine Schutzhandschuhe getragen werden! Schutzhandschuhe sind nur während des Transports, der Montage und der Wartung und so- lange die Maschine und das Kraftspannfutter DURO-A RC still stehen zu tragen. Schutzhandschuhe tragen... -
Seite 23: Montage Auf Maschinenspindel
2. Das Zugrohr der Maschine in vorderste Stellung fahren. 3. Den Kolben des Kraftspannfutters in hintere Stellung bewegen. 4. Die Kranöse am Kraftspannfutter einschrauben. 5. Das Lastaufnahmemittel fachgerecht an der Kranöse anbringen. 6. Das Kraftspannfutter an der Maschinenspindel positionieren. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 23 / 46... - Seite 24 7. Den Gewindering (2) des Kraftspannfutters mit dem mitgelieferten Mon- tagewerkzeug (3) bis zum Anschlag auf das Zugrohr (1) schrauben. Ø Der Gewindering (2) muss leicht drehbar sein, ansonsten die Höhe des Krans nachjustieren. 24 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC...
- Seite 25 12. Funktion prüfen. 13. Die drei Futter-Befestigungsschrauben mit dem zulässigen Anzugsmo- ment (Befestigung von Verschraubungen prüfen [} 40]) an der Maschi- nenspindel anziehen. 14. Die Schutzbuchse wieder montieren. ü Kraftspannfutter ist auf der Maschinenspindel montiert. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 25 / 46...
-
Seite 26: Betrieb
Hautreizung durch Kontakt mit Schmiermittel. Die Stoffe der Schmiermittel können beim Kontakt mit der Haut Rei- zungen hervorrufen. Ø Beim Umgang mit dem Kraftspannfutter Schutzbrille, lange Ar- beitskleidung und Schutzhandschuhe tragen. Ø Hautkontakt mit Schmiermittel vermeiden. 26 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 27: Persönliche Schutzausrüstung Kraftspannfutter
Betrieb | 6 Persönliche Schutzausrüstung Kraftspannfutter Bei Arbeiten an und mit dem Kraftspannfutter DURO-A RC ist das Tragen von persönlicher Schutzausrüstung erforderlich. Das Bereitstellen der Schutzaus- rüstung obliegt dem Betreiber. ▪ Die Schutzausrüstung muss während der Arbeit stets in einwandfreiem Zustand sein. -
Seite 28: Ermittlung Der Spannkraft
Fliehmoment M bezeichnet. [mkg] Bei Spannfuttern mit Grund- und Aufsatzbacken, bei denen zur Veränderung des Spannbereiches die Aussatzbacken AB versetzt werden und die Grund- backen ihre radiale Stellung annähernd behalten, gilt: 28 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 29: Zulässige Drehzahl
Zur Ermittlung der zulässigen Drehzahl für eine bestimmte Bearbeitungsauf- gabe gilt folgende Formel: [min Die max. Drehzahl n des Kraftspannfutters darf nicht überschritten werden, auch wenn die errechnete zulässige Drehzahl n größer ist. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 29 / 46... -
Seite 30: Backen Einsetzen
4. Backe in die Führung der Keilstange einführen. Dabei auf die Beschrif- tung der Backen und Keilstangen achten. (Backe 1 in Keilstange 1, Ba- cke 2 in Keilstange 2, Backe 3 in Keilstange 3.) 30 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... - Seite 31 6. Um die Backe zu verriegeln, Sicherheitsschlüssel gegen den Uhrzeiger- sinn auf LOCK drehen. 7. Sicherheitsschlüssel entfernen. Ø Der Sicherheitsschlüssel kann nicht entfernt werden, solange die Ba- cke nicht sicher verriegelt ist. 8. Für alle Backen wiederholen. ü Backen sind eingesetzt. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 31 / 46...
-
Seite 32: Backen Verstellen
Ø Keilstange fährt ein. Ø Backe ist entriegelt. 4. Backe bis zur gewünschten Stelle verschieben bis der Federbolzen spür- bar einrastet. Ø Die Backen dürfen nicht über die Markierung hinaus positioniert werden. 32 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 33: Backen Wechseln
§ Bei jedem Backenwechsel muss die Führung mit einem Pinsel abge- schmiert werden. § Backen sind intakt. 1. Kolben in vorderste Stellung fahren. 2. Sicherheitsschlüssel in den jeweiligen Drehbolzen stecken bis der Druck- punkt erreicht ist. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 33 / 46... - Seite 34 6. Neue Backe in die Führung der Keilstange einführen. Dabei auf die Be- schriftung der Backen und Keilstangen achten. (Backe 1 in Keilstange 1, Backe 2 in Keilstange 2, Backe 3 in Keilstange 3.) 34 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC...
- Seite 35 8. Um die Backe zu verriegeln, Sicherheitsschlüssel gegen den Uhrzeiger- sinn auf LOCK drehen. 9. Sicherheitsschlüssel entfernen. Ø Der Sicherheitsschlüssel kann nicht entfernt werden, solange die Ba- cke nicht sicher verriegelt ist. 10. Für alle Backen wiederholen. ü Backen sind gewechselt. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 35 / 46...
-
Seite 36: Werkstück Spannen
Größeres Futter einsetzen Werkstück zu schwer und Spannstufe Abstützung über Spitze, Spannstufe zu kurz verlängert Zu kleiner Spann- Ø Spannen am größtmöglichen Spann- Ø Werkstücke mit Guss bzw. Schmie- Spannen mit Pendeleinsätzen deneigungen 36 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 37: Wartung
Wartung | 7 Wartung Persönliche Schutzausrüstung Kraftspannfutter Bei Arbeiten an und mit dem Kraftspannfutter DURO-A RC ist das Tragen von persönlicher Schutzausrüstung erforderlich. Das Bereitstellen der Schutzaus- rüstung obliegt dem Betreiber. ▪ Die Schutzausrüstung muss während der Arbeit stets in einwandfreiem Zustand sein. -
Seite 38: Wartungstätigkeiten
0,1 kg 630869 0,25 kg 304345 0,5 kg 308555 1,0 kg 028975 5 kg 318310 25 kg 658047 1. Mit der Fettpresse das Fett 80 (Fettmenge siehe Tabelle) in die Kegel- schmiernippel pressen. 38 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 39: Backenführungen Abschmieren
Ø Das Fett wird verteilt. Ø Nach 400 Spannzyklen den kompletten Hub erneut mehrmals durch- fahren. ü Backenführungen sind abgeschmiert. 7.3.3 Spannkraft prüfen Ÿ Spannkraft mit Spannkraft-Messsystem prüfen. Empfohlenes Spannkraft-Messsys- Id.-Nr.: F-Senso Chuck 179800 Kraftspannfutter mit Backenschnellwechsel DURO-A RC 39 / 46... -
Seite 40: Befestigung Von Verschraubungen Prüfen
5. Gewindering des Kraftspannfutters mit dem mitgelieferten Montagewerk- zeug vom Zugrohr abschrauben. 6. Die drei Futter-Befestigungsschrauben lösen. 7. Das Kraftspannfutter mit einem Kran wenden und am Reinigungsplatz ablegen. 8. Kranöse abschrauben. 9. Befestigungsschrauben am Flansch lösen. 40 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 41: Austausch Von Verschleißteilen
20. Kegelschmiernippel aus dem Kraftspannfutter schrauben. Ø Das Kraftspannfutter ist zerlegt. Austausch von Verschleißteilen 1. Das zerlegte Kraftspannfutter auf Verschleiß und Beschädigung prüfen. 2. Verschlissene und beschädigte Teile durch Original-Ersatzteile ersetzen. ü Verschleißteile sind ausgewechselt. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 41 / 46... -
Seite 42: Montage Des Kraftspannfutters
Fettresten, Schmutz und Abrieb befreien. ü Das Kraftspannfutter ist gereinigt. Die Reinigung mit Druckluft oder einem Hochdruckreiniger ist nicht gestattet. Montage des Kraftspannfutters Der Zusammenbau des Kraftspannfutters erfolgt in umgekehrter Reihenfolge. 42 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 43: Reinigung
Werkstückwechsel mit einem Besen oder Pinsel gereinigt werden. Die Reinigung mit Druckluft oder einem Hochdruckreiniger ist nicht gestattet. Persönliche Schutzausrüstung Kraftspannfutter Bei Arbeiten an und mit dem Kraftspannfutter DURO-A RC ist das Tragen von persönlicher Schutzausrüstung erforderlich. Das Bereitstellen der Schutzaus- rüstung obliegt dem Betreiber. -
Seite 44: Lagerung
Firma RÖHM GmbH kon- Zugstange ist gebro- taktieren. chen. Zugstange austauschen. Service der Firma RÖHM GmbH kontaktieren. Werkstück kann nicht Werkstückdurchmesser Größeres Kraftspannfut- eingesetzt werden, ist größer als Spann- ter verwenden. durchmesser des Kraft- spannfutters. 44 / 46 Kraftspannfutter mit Backenschnellwechsel DURO-A RC... -
Seite 45: Entsorgung
örtlichen Regelungen zu erfolgen. Informieren Sie sich diesbezüglich bei den Behörden. ▪ Gummi (z. B. O-Ringe) Die Entsorgung hat nach den geltenden Vorschriften und den hierzu getroffe- nen örtlichen Regelungen zu erfolgen. Informieren Sie sich diesbezüglich bei den Behörden. Kraftspannfutter mit Backenschnellwechsel DURO-A RC 45 / 46...
