Rohm DURO-A RC Originalbetriebsanleitung Seite 20

3 | Produktbeschreibung

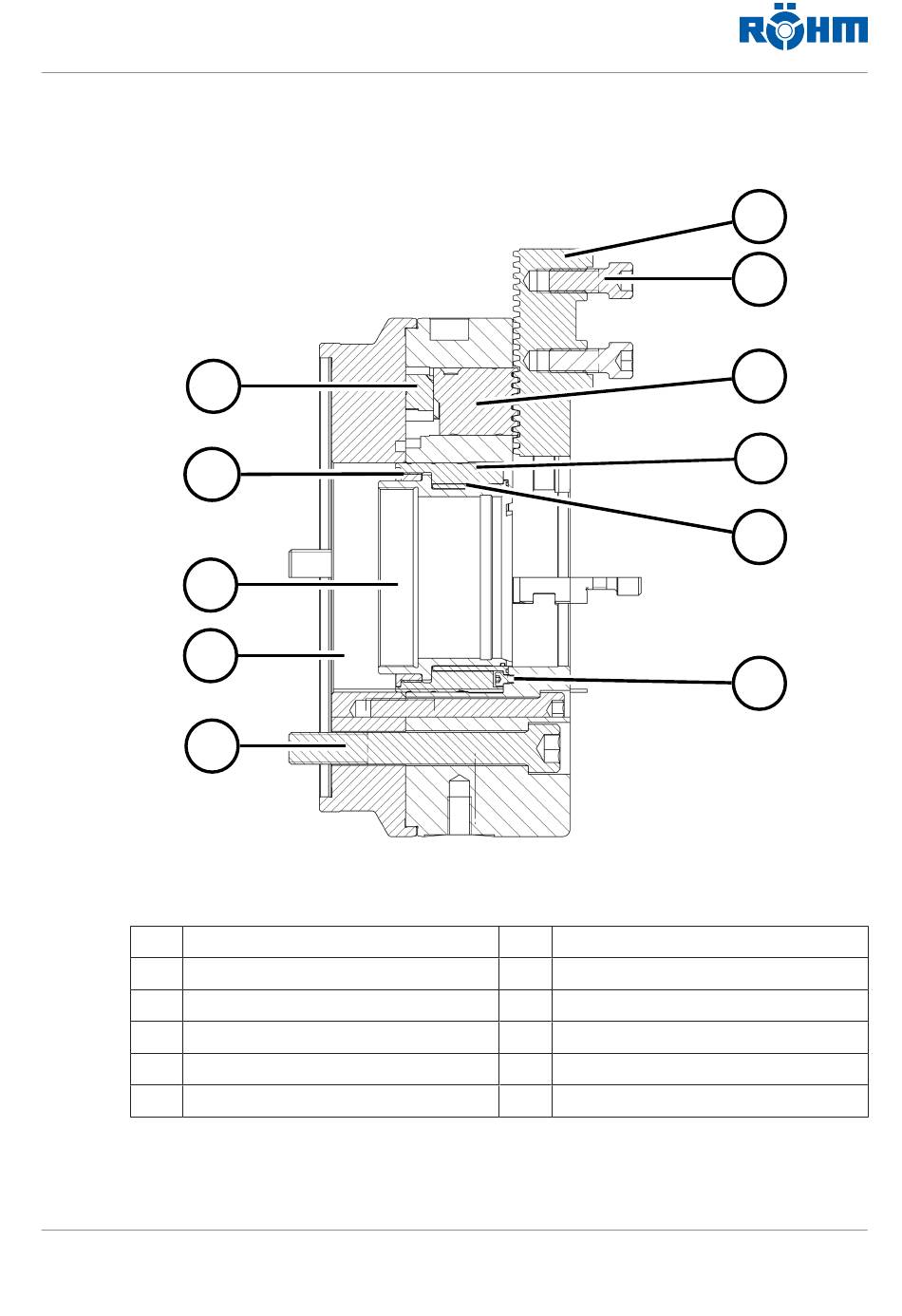

Schnitt
15
14
13
4
3
1 Grundbacke
2 Backen-Befestigungsschraube
9 Keilstange
10 Kolben
11 Schutzbuchse
12 Buchse-Befestigungsschraube
Das DURO-A RC ist ein Kraftspannfutter mit 3 einzeln verstellbaren Backen
(1), welches zum Spannen von regelmäßig sowie unregelmäßig geformten
Werkstücken dient.
20 / 72 Kraftspannfutter mit Backenschnellwechsel DURO-A RC
3 Futter-Befestigungsschraube
4 Flansch
13 Gewindering
14 Anschlagscheibe
15 Schieber
1
2
9
10
11
12
