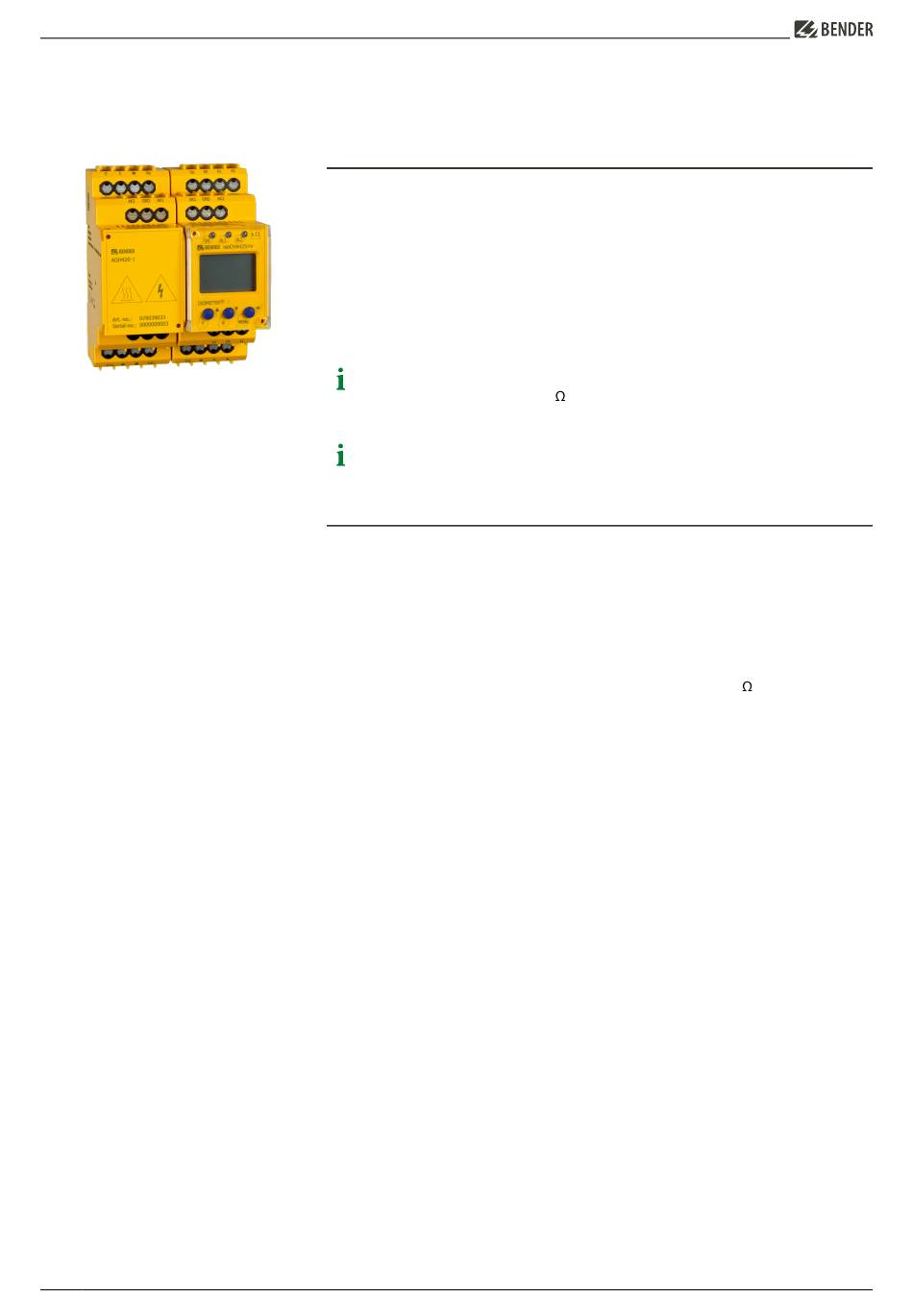

ISOMETER® isoCHA425HV
2 isoCHA425HV_D00404_04_D_XXDE/11.2023
Isolationsüberwachungsgerät mit Ankoppelgerät AGH420-1/
AGH421-1 für ungeerdete DC-Systeme DC 0 V bis 1000 V geeig-
Bestimmungsgemäße Verwendung
Das ISOMETER® isoCHA425HV in Kombination mit dem Ankoppelgerät AGH420-1/
AGH421-1 überwacht den Isolationswiderstand R
nach CHAdeMO-Standard oder nach Combined Charging System (CCS) für
Netznennspannungsbereiche zwischen DC 0 V und 1000 V.
Um die Forderungen der jeweiligen Normen zu erfüllen, ist das Gerät an die Anlagen-
und Einsatzbedingungen vor Ort anzupassen. Beachten Sie die in den technischen Daten
angegebenen Grenzen des Einsatzbereichs.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Zwischen L1/+ und L2/– muss für die korrekte Funktion des ISOMETER®s
ein Netzinnenwiderstand ≤ 1 k über die Quelle (z. B. Netzteil) oder die Last
vorhanden sein.
Die Meldung des ISOMETER®s muss auch dann akustisch und/oder optisch
wahrnehmbar sein, wenn das Gerät innerhalb eines Schaltschrankes installiert ist.
Gerätemerkmale
• Überwachung des Isolationswiderstands R
Standard oder Combined Charging System (CCS)
• Messung der Netzableitkapazität C
• Messung der Netzspannung U
• Messung der DC-Verlagerungsspannungen U
PE)
• Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
• Zwei getrennt einstellbare Ansprechwert-Bereiche von 5...600 k (Vorwarnung,
Alarm)
• Ausgabe der Alarme über LEDs („AL1", „AL2"), Display und Alarmrelais („K1", „K2")
• Automatischer Geräteselbsttest mit Anschlussüberwachung
• Ruhe- oder Arbeitsstromverhalten der Relais wählbar
• Messwertanzeige über multifunktionales LC-Display
• Fehlerspeicherung aktivierbar
• RS-485 (galvanisch getrennt) mit folgenden Protokollen:
– BMS (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-
Komponenten
– Modbus RTU
– IsoData (für kontinuierliche Datenausgabe)
• Passwortschutz gegen unbefugtes Ändern von Parametern
• Stopp-Modus zur Deaktivierung des Messpulsgenerators und mit Verwendung des
AGH421-1 Abkopplung vom überwachten Netz
net für DC-Ladestationen nach CCS oder CHAdeMO
für DC-Schnellladestationen
F
von DC-Ladestationen nach CHAdeMO-
F
e
(True-RMS) mit Unter-/Überspannungserkennung
n
(L1/+ gegen PE) und U
L1e
(L1/– gegen
L2e
