KAPITEL 3
Pronar T669/1

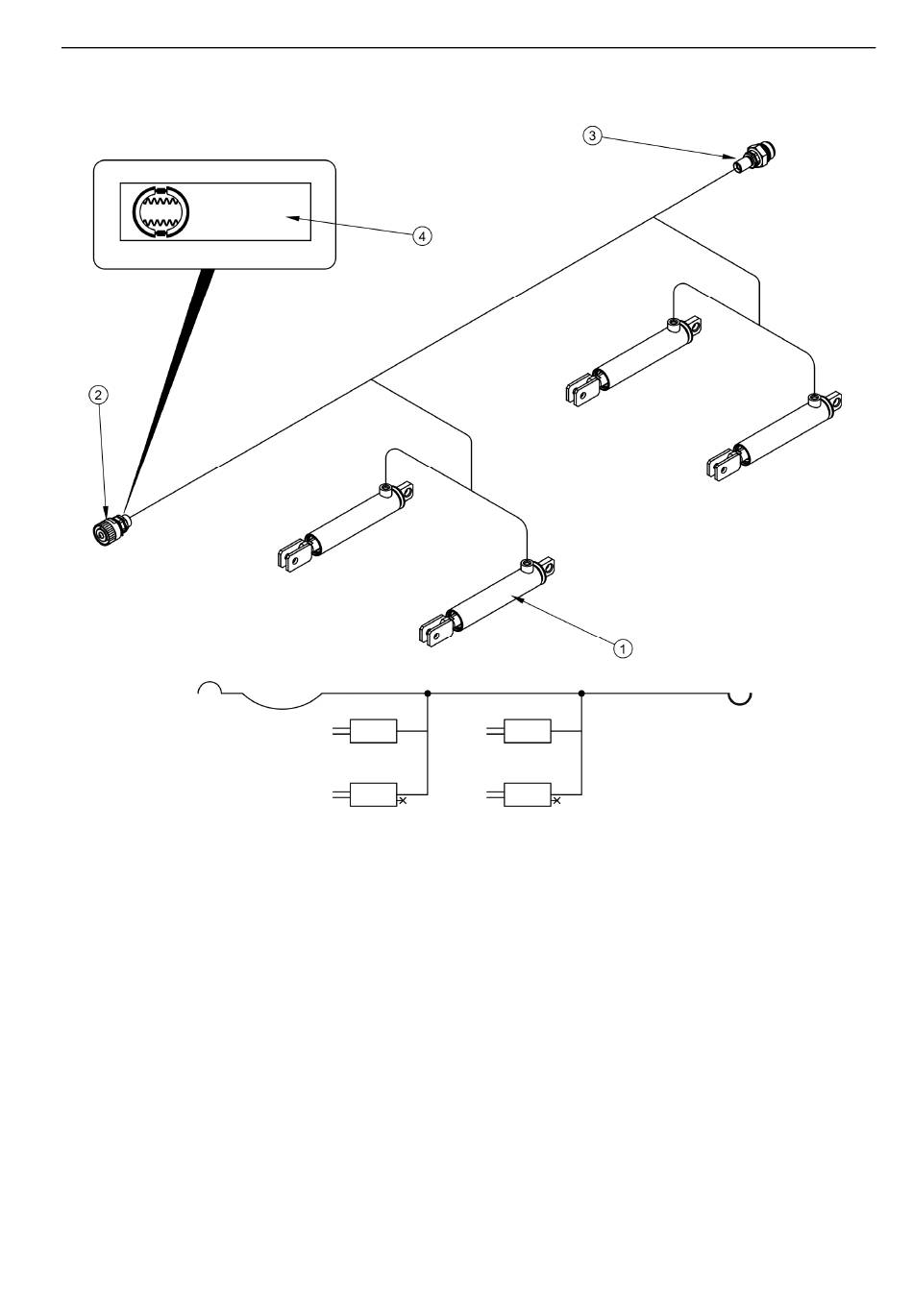

ZEICHNUNG 3.7
Aufbau und Schema der Hydraulik-Bremsanlage
(1)
Hydraulikzylinder-Antrieb,
(2)
Hydraulik-Schnellverschluss,
(3)
Hydrauliksitz,
(4) Informationsaufkleber
Dreibereich-Bremskraftregler (2) – Zeichnung (3.8), Anpassung der Bremskraft im
Zusammenhang mit der Einstellung. Umschaltung in entsprechenden Betriebsmodus erfolgt
vor der Fahrt manuell durch den Bediener mit Hilfe eines Hebels (4). Es werden drei
Betriebsstellungen angeboten: A „leer", B – „halbbelastet" und C – „vollbelastet".
Bei einem Automatik-Bremskraftregler ist die Bremskraft durch Belastungsgrad des
Anhängers bestimmt.
3.11
