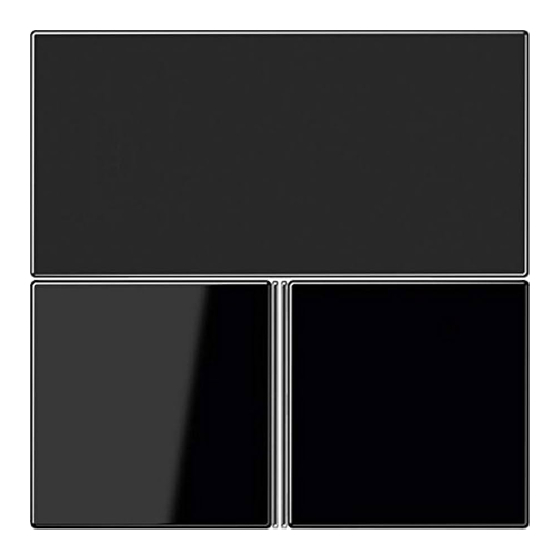

Jung KNX RCD 4092M Serie Produktdokumentation

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

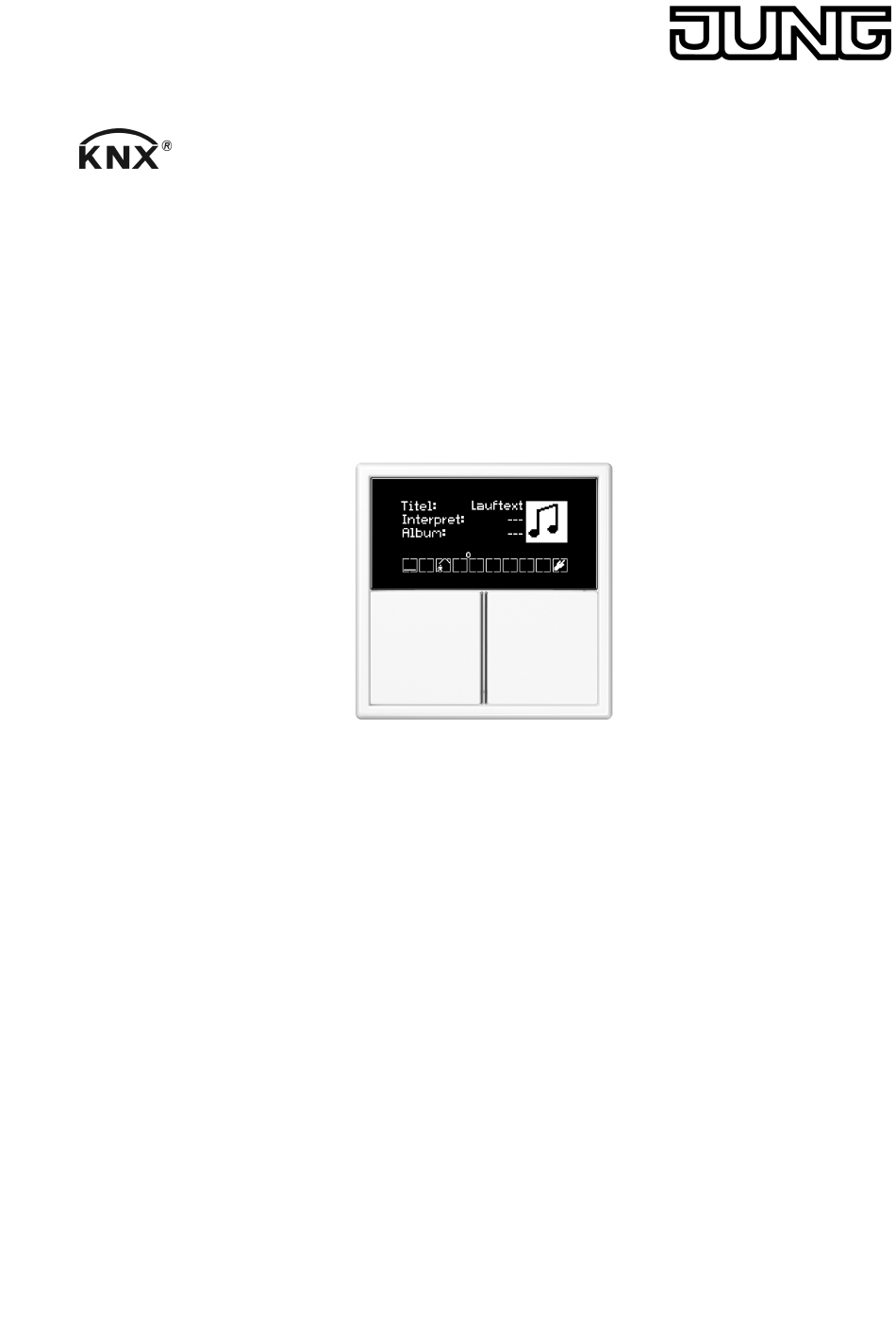

Produktdokumentation
Raumcontroller-Modul 2fach
Art.-Nr. RCD .. 4092M
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
Telefon: +49.23 55.8 06-0
Telefax: +49.23 55.8 06-2 04
kundencenter@jung.de
www.jung.de
Service Center
Kupferstr. 17-19
44532 Lünen
Germany
Stand der Dokumentation: 18.11.2013
13557550

Werbung

loading

Verwandte Anleitungen für Jung KNX RCD 4092M Serie

Inhaltszusammenfassung für Jung KNX RCD 4092M Serie

  • Seite 1 Produktdokumentation Raumcontroller-Modul 2fach Art.-Nr. RCD .. 4092M ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04 kundencenter@jung.de www.jung.de Service Center Kupferstr. 17-19 44532 Lünen Germany Stand der Dokumentation: 18.11.2013 13557550...
  • Seite 2 Produktdokumentation Inhaltsverzeichnis 1 Produktdefinition ......................... 1.1 Produktkatalog ........................ 1.2 Anwendungszweck ......................2 Montage, elektrischer Anschluss und Bedienung ............2.1 Sicherheitshinweise ......................2.2 Geräteaufbau ........................2.3 Montage und elektrischer Anschluss ................2.4 Inbetriebnahme ......................2.5 Bedienung ........................2.5.1 Grundanzeige ......................2.5.2 Zweite Bedienebene .....................
  • Seite 3 Produktdokumentation 4.2.4.3.2 Bedienfunktionen ................. 4.2.4.3.3 Anzeigefunktionen ................4.2.4.3.4 Raumtemperaturmessung ..............4.2.4.3.5 Verhalten nach Geräteneustart ............4.2.4.4 Szenenfunktion .................... 4.2.4.5 Display ......................4.2.4.5.1 Seitenaufbau und Anzeigefunktionen ..........4.2.4.5.2 Symbole im Segmentbereich ............... 4.2.4.5.3 Info-Modus ................... 4.2.4.5.4 Displaysteuerung ................. 4.2.4.6 Auslieferungszustand .................. 4.2.5 Parameter ......................
  • Seite 4   Produktdefinition 1 Produktdefinition 1.1 Produktkatalog Produktname: Raum-Controller-Modul 2fach Verwendung: Sensor Bauform: UP (unter Putz) Art.-Nr. RCD .. 4092M 1.2 Anwendungszweck Das Gerät vereint die Funktionen eines KNX/EIB Busankopplers, eines Einzelraum- Temperaturreglers mit Sollwertvorgabe, eines Tastsensors und eines Anzeigegerätes in nur einem Busteilnehmer.
  • Seite 5   Produktdefinition abgekühlt werden. Der Grund- und der Zusatzstufe können unterschiedliche Regelalgorithmen zugeordnet werden. Für die Heiz- und Kühlfunktionen können stetige oder schaltende PI- oder schaltende 2 Punkt- Regelalgorithmen ausgewählt werden. Die Raumtemperatur kann durch den internen oder wahlweise durch einen externen Temperaturfühler erfasst werden.
  • Seite 6   Montage, elektrischer Anschluss und Bedienung 2 Montage, elektrischer Anschluss und Bedienung 2.1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
  • Seite 7   Montage, elektrischer Anschluss und Bedienung 2.2 Geräteaufbau Bild 1: Geräteaufbau Frontseite ohne Erweiterungsmodul (1) LED-Display (OLED) (2) Bedienflächen (Wippen 1...2) (3) Status-LED (2 x je Bedienfläche) (4) Betriebs-LED Art.-Nr. RCD .. 4092M Seite 7 von 282...
  • Seite 8   Montage, elektrischer Anschluss und Bedienung Bild 2: Geräteaufbau Frontseite als Beispiel mit 4fach Erweiterungsmodul (1) LED-Display (OLED) (2) Bedienflächen (Wippen 1...6) (3) Status-LED (2 x je Bedienfläche) (4) Betriebs-LED Art.-Nr. RCD .. 4092M Seite 8 von 282...
  • Seite 9   Montage, elektrischer Anschluss und Bedienung Bild 3: Geräteaufbau Rückseite (5) Anschluss für KNX-Busleitung (6) Anschluss für Tastsensor-Erweiterungsmodul Art.-Nr. RCD .. 4092M Seite 9 von 282...
  • Seite 10   Montage, elektrischer Anschluss und Bedienung 2.3 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! GEFAHR! Gefahr durch elektrischen Schlag! Bei Montage mit 230 V-Steckdosen unter einer gemeinsamen Abdeckung besteht im Fehlerfall Gefahr durch elektrischen Schlag!
  • Seite 11   Montage, elektrischer Anschluss und Bedienung (12) KNX-Anschlussklemme i Tragringseite A für CD-Programme und FD-Design. Tragringseite B für LS-Programme. i Empfohlene Montagehöhe: 1,50 m. Tragring (6) lagerichtig auf eine Gerätedose montieren. Kennzeichnung TOP = oben beachten; Kennzeichnung A oder B vorne. Beiliegende Dosenschrauben (11) verwenden. i Bei Montage auf nur einer UP-Dose müssen die Schrauben (9) in der Wand versenkt werden, z.
  • Seite 12   Montage, elektrischer Anschluss und Bedienung (7) Design-Rahmen (hier: 2fach) (8) Raumcontroller-Modul (9) Befestigungsschrauben (Kunststoff) (10) Design-Bedienflächen für das Raumcontroller-Modul (11) Dosenschrauben (13) Großer Tragring für kombinierte Montage Raumcontroller-Modul und Erweiterungsmodul (14) Tastsensor-Erweiterungsmodul (15) Design-Bedienflächen für das Erweiterungsmodul (16) Anschlussleitung für Tastsensor-Erweiterungsmodul mit Stecker (17) Steckplatz im Raumcontroller-Modul für Anschlussleitung des Erweiterungsmoduls i Tragringseite A für CD-Programme und FD-Design.
  • Seite 13   Montage, elektrischer Anschluss und Bedienung Bild 6: Beschriftbare Bedienfläche Handelsübliche Folien o. ä. mit Hilfe der JUNG-Beschriftungssoftware beschriften und in die Tasten einlegen. Beschriftbare Bedienflächen montieren (Bild 6). Art.-Nr. RCD .. 4092M Seite 13 von 282...
  • Seite 14   Montage, elektrischer Anschluss und Bedienung 2.4 Inbetriebnahme Nachdem das Gerät an den Bus angeschlossen und auf der Wand montiert wurde, kann es in Betrieb genommen werden. Die Inbetriebnahme beschränkt sich im Wesentlichen auf das Programmieren durch die ETS. Vergabe der physikalischen Adresse GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung.
  • Seite 15   Montage, elektrischer Anschluss und Bedienung i Um eine ungewollte Aktivierung des Programmiermodus bei einer 'normalen' Bedienung der Bedienfläche später im Betrieb auszuschließen, muss die Zeit zwischen der ersten und der zweiten Tastenbetätigung mindestens 200 ms lang sein. Ein gleichzeitiges Drücken beider Tasten (Zeit zwischen erster und zweiter Tastenbetätigung <...
  • Seite 16   Montage, elektrischer Anschluss und Bedienung 2.5 Bedienung Das Gerät besteht aus 2 mechanisch voneinander getrennten Bedienflächen, die optional durch Anschluss einer Erweiterungsmoduls auf bis zu 6 Bedienflächen erweitert werden können (20). Die Bedienflächen sind die auf das Gerät aufgesteckten Design-Abdeckungen mit darunterliegenden Tasterelementen (Bild 8).
  • Seite 17   Montage, elektrischer Anschluss und Bedienung Bei der Wippenfunktion und bei der zweiflächigen Tastenfunktion kann für jede Bedienfläche die Tastenanordnung entweder als 'vertikal' oder als 'horizontal' eingestellt werden. Die variable Festlegung der Tastenanordnung gilt jedoch nicht für die Bedienung der zweiten Display- Bedienebene durch die Wippen 1 &...
  • Seite 18   Montage, elektrischer Anschluss und Bedienung 2.5.2 Zweite Bedienebene Die zweite Bedienebene ermöglicht es, vor Ort verschiedene Grundeinstellungen des Gerätes ohne Verwendung der ETS vorzunehmen. Um zu vermeiden, dass unbeabsichtigt wesentliche Funktionen beeinträchtigt werden, kann der Zugriff auf einzelne Einstellungen oder auch auf die gesamte zweite Bedienebene durch die Parametrierung in der ETS verhindert werden.
  • Seite 19   Montage, elektrischer Anschluss und Bedienung Die vier Tasten besitzen die folgenden Funktionen... Taste 1: + Die aktuelle Einstellung wird umgeschaltet oder der angezeigte Wert erhöht. Taste 2: - Die aktuelle Einstellung wird umgeschaltet oder der angezeigte Wert erniedrigt. Taste 3: √ Sprung in das ausgewählte Untermenü, Bestätigen des eingestellten Werts und Rücksprung in das Hauptmenü.
  • Seite 20   Montage, elektrischer Anschluss und Bedienung Im Untermenü "Alarmzentrale" kann das Raum-Controller-Modul Meldungstexte einer KNX Alarmzentrale anzeigen. Hierfür sendet das Kommunikationsobjekt "Alarmzentrale Auswahl" ein 1 Bit Telegramm an die Alarmzentrale mit einer definierten Polarität. Daraufhin sendet die Alarmzentrale drei Telegramme an die 14-Byte-Kommunikationsobjekte "Alarmzentrale Zeile 1" bis "Alarmzentrale Zeile 3"...
  • Seite 21   Montage, elektrischer Anschluss und Bedienung i In der zweiten Bedienebene dürfen vor einem Speicherbefehl der Präsenzbetrieb und der Betriebsmodus (siehe "Einstellen des Betriebsmodus" weiter unten) nie gleichzeitig verstellt werden. Andernfalls wird der Präsenzstatus stets zurückgesetzt und somit die manuelle Einstellung ggf. nicht übernommen. Sofern Reglerbetriebsmodus und Präsenzbetrieb zu verändern sind, muss zuerst der Betriebsmodus verändert und die Einstellung abgespeichert werden.
  • Seite 22   Montage, elektrischer Anschluss und Bedienung o: ohne Funktion, ausgeblendet. Anzeige von Geräteinformationen (Menü "Geräteinfo") Im Untermenü "Geräteinfo" werden Informationen zur Gerätehardware und zur geladenen Firmware angezeigt. Hier können keine Einstellungen verändert werden. Die Tasten haben in diesem Untermenü folgende Funktionen: +/-: ohne Funktion, ausgeblendet.
  • Seite 23   Montage, elektrischer Anschluss und Bedienung i Beim Einblenden eines Menüeintrags wird durch den Anzeigewert die im Regler aktuell gültige Einstellung kenntlich gemacht, sofern die Einstellung zuvor nicht bereits in der zweiten Bedienebene verändert wurde. Sollte die Einstellung in der Bedienebene zuvor bereits verstellt und noch nicht gültig übernommen worden sein (siehe "Verlassen der zweiten Bedienebene"), wird die letzte manuelle Einstellung im Display angezeigt und nicht der reale Zustand des Reglers.
  • Seite 24   Technische Daten 3 Technische Daten Allgemein Schutzklasse Prüfzeichen Umgebungstemperatur -5 ... +45 °C Lager-/Transporttemperatur -25 ... +70 °C Versorgung KNX/EIB KNX Medium TP 1 Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Stromaufnahme KNX max. 20 mA Anschlussart KNX Anschlussklemme interner Temperaturfühler...
  • Seite 25   Software-Spezifikation 4 Software-Beschreibung 4.1 Software-Spezifikation ETS-Suchpfade: - Heizung, Klima, Lüftung / Regler / Raum-Controller-Modul 2fach - Taster / Taster, allgemein / Raum-Controller-Modul 2fach Verwendete BAU: FZE 1066 + µC KNX/EIB Typenklasse: 3b - Gerät mit zert. PhL + stack Konfiguration: S-mode standard AST-Typ:...
  • Seite 26 Software "RCS 146B11" Funktionsumfang 4.2 Software "RCS 146B11" 4.2.1 Funktionsumfang Allgemeine Funktionen Die Betriebs-LED kann dauerhaft ein oder ausgeschaltet sein oder sie kann über ein Kommunikationsobjekt geschaltet werden. Interne Uhr zur Anzeige der Uhrzeit und des Datums auf dem Gerätedisplay. Die Zeit- und Datumsinformation wird dem Gerät über zwei Kommunikationsobjekte zur Verfügung gestellt (z.
  • Seite 27 Software "RCS 146B11" Funktionsumfang Die Wippen oder Tasten können über ein 1 Bit Objekt gesperrt werden. Dabei sind folgende Anpassungen möglich: Polarität des Sperrobjekts, Verhalten zu Beginn und am Ende der Sperrung. Während einer aktiven Sperrung können alle oder einzelne Wippen / Tasten ohne Funktion sein, die Funktion einer ausgewählten Taste ausführen oder eine von zwei einstellbaren Sperrfunktionen ausführen.
  • Seite 28 Software "RCS 146B11" Funktionsumfang Funktionen der integrierten Reglernebenstelle Alternativ zur Funktion des Raumtemperaturreglers kann der Nebenstellenbetrieb aktiviert werden. Dadurch Ansteuerung eines externen Raumtemperaturreglers. Vollwertige Steuerung des Reglers (Betriebsmodi, Präsenzfunktion und Sollwertverschiebung). Vollwertige Anzeige des Reglerzustandes im Display der Nebenstelle (Meldung Heizen / Kühlen, Sollwertverschiebung, Raumtemperatur, Solltemperatur und aktueller Betriebsmodus).
  • Seite 29 Software "RCS 146B11" Hinweise zur Software 4.2.2 Hinweise zur Software ETS Projektierung und Inbetriebnahme Zur Projektierung und Inbetriebnahme des Gerätes ist mindestens die ETS3.0 ab Version f erforderlich. Nur bei Verwendung dieser ETS-Version oder neueren Versionen sind Vorteile in Bezug zum Download (deutlich verkürzte Ladezeiten) und zur Parameter-Projektierung durch das integrierte Datenbank-PlugIn nutzbar.
  • Seite 30 Software "RCS 146B11" Objekttabelle 4.2.3 Objekttabelle Anzahl der Adressen (max): Anzahl der Zuordnungen (max): Dynamische Tabellenverwaltung: 4.2.3.1 Objekttabelle Tastsensor-Funktionsteil Objekte für Wippen- oder Tastenfunktion Funktion: Schalten Objekt Funktion Name Flag Schalten T.Wippe/T.Taste 1 1 Bit 1.xxx K, S, Ü, (L) Beschreibung 1 Bit Objekt zum Senden von Schalttelegrammen (EIN, AUS).
  • Seite 31 Software "RCS 146B11" Objekttabelle Funktion: Jalousie Objekt Funktion Name Flag Langzeitbetrieb T.Wippe/T.Taste 1 1 Bit 1.008 K, S, Ü, (L) Beschreibung 1 Bit Objekt zum Senden von Telegrammen, mit denen ein Jalousie- oder Rollladenantrieb aufwärts oder abwärts gefahren werden kann. Funktion: Wertgeber 1 Byte Objekt...
  • Seite 32 Software "RCS 146B11" Objekttabelle Funktion: Szenennebenstelle Objekt Funktion Name Flag Szenennebenstelle T.Wippe/T.Taste 1 1 Byte 18.001 K, -, Ü, (L) Beschreibung 1 Byte Objekt zum Aufrufen oder zum Speichern einer von maximal 64 Szenen an einen Szenentastsensor. Funktion: 2-Kanal Bedienung Objekt Funktion Name...
  • Seite 33 Software "RCS 146B11" Objekttabelle Funktion: 2-Kanal Bedienung Objekt Funktion Name Flag Kanal 2 Wert T.Wippe/T.Taste 1 1 Byte 5.xxx K, -, Ü, (L) Beschreibung 1 Byte Objekt zum Senden von Werttelegrammen, falls die 2-Kanal- Bedienung aktiviert ist. Funktion: 2-Kanal Bedienung Objekt Funktion Name...
  • Seite 34 Software "RCS 146B11" Objekttabelle Objekte für Status-LED Funktion: Status-LED bei Wippenfunktion Objekt Funktion Name Flag Status-LED oben T.Wippe 1 1 Bit 1.xxx K, S, -, (L) Beschreibung 1 Bit Objekt zur Ansteuerung der Status-LED. Funktion: Status-LED bei Wippenfunktion Objekt Funktion Name Flag Status-LED oben...
  • Seite 35 Software "RCS 146B11" Objekttabelle Funktion: Status-LED bei Tastenfunktion Objekt Funktion Name Flag Status-LED T.Taste 1 1 Byte 5.xxx, K, S, -, (L) 6.xxx, 20.102 Beschreibung 1 Byte Objekt zur Ansteuerung der Status-LED. Objekte für Sperrfunktionen (Tastsensorfunktionsteil) Funktion: Schalten Objekt Funktion Name Flag Schalten...
  • Seite 36 Software "RCS 146B11" Objekttabelle Funktion: Jalousie Objekt Funktion Name Flag Langzeitbetrieb T.Sperrfunktion 1 Bit 1.008 K, S, Ü, (L) 1 / 2 Beschreibung 1 Bit Objekt zum Senden von Telegrammen, mit denen ein Jalousie- oder Rollladenantrieb aufwärts oder abwärts gefahren werden kann. Funktion: Wertgeber 1 Byte Objekt...
  • Seite 37 Software "RCS 146B11" Objekttabelle Funktion: Szenennebenstelle Objekt Funktion Name Flag Szenennebenstelle T.Sperrfunktion 1 Byte 18.001 K, -, Ü, (L) 1 / 2 Beschreibung 1 Byte Objekt zum Aufrufen oder zum Speichern einer von maximal 64 Szenen an einen Szenentastsensor. Funktion: 2-Kanal Bedienung Objekt Funktion...
  • Seite 38 Software "RCS 146B11" Objekttabelle Funktion: 2-Kanal Bedienung Objekt Funktion Name Flag Kanal 2 Wert T.Sperrfunktion 2 Byte 9.001 K, -, Ü, (L) 1 / 2 Beschreibung 2 Byte Objekt zum Senden von Werttelegrammen, falls die 2-Kanal- Bedienung aktiviert ist. Funktion: Sperrfunktion Objekt Funktion...
  • Seite 39 Software "RCS 146B11" Objekttabelle Objekte für die Reglernebenstelle Funktion: Reglernebenstelle Objekt Funktion Name Flag Betriebsmodus-Umschaltung T.Regler- 1 Byte 20.102 K, S, Ü, (L) nebenstelle Beschreibung 1 Byte Objekt mit dem ein Raumtemperaturregler zwischen den Betriebsarten Komfort, Standby, Nacht, Frost-/Hitzeschutz umgeschaltet werden kann. Funktion: Reglernebenstelle Objekt...
  • Seite 40 Software "RCS 146B11" Objekttabelle Funktion: Reglernebenstelle Objekt Funktion Name Flag Eingang T.Regler- 1 Byte 6.010 K, S, -, (L) Sollwertverschiebung nebenstelle Beschreibung 1 Byte Objekt über das die Nebenstelle die aktuelle Sollwertverschiebung des Raumtemperaturreglers empfängt. Die Wertigkeit eines Zählwertes im Kommunikationsobjekt beträgt 0,5 K.
  • Seite 41 Software "RCS 146B11" Objekttabelle Funktion: Szenenfunktion Objekt Funktion Name Flag Nebenstellen-Eingang T.Szenen 1 Byte 18.001 K, S, -, (L) Beschreibung 1 Byte Objekt, über das eine der acht intern gespeicherten Szenen aufgerufen oder auch neu gespeichert werden kann. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen.
  • Seite 42 Software "RCS 146B11" Objekttabelle 4.2.3.2 Objekttabelle Regler-Funktionsteil Objekte zur Raumtemperaturmessung (Teil 1) Funktion: Raumtemperaturmessung Objekt Funktion Name Flag Ist-Temperatur R.Ausgang 2 Byte 9.001 K, S, Ü, L Beschreibung 2 Byte Objekt zur Ausgabe der durch den Regler oder die Reglernebenstelle ermittelten Ist-Temperatur (Raumtemperatur).
  • Seite 43 Software "RCS 146B11" Objekttabelle Funktion: Solltemperatur-Vorgabe Objekt Funktion Name Flag Sollwert aktiver R.Eingang 2 Byte 9.001 K, S, (Ü), Betriebsmodus Beschreibung 2 Byte Objekt zur externen Vorgabe eines Sollwerts bei absoluter Sollwertvorgabe. Der mögliche Wertebereich wird in Abhängigkeit der Betriebsart durch die parametrierte Frostschutz- und/oder Hitzeschutztemperatur eingegrenzt.
  • Seite 44 Software "RCS 146B11" Objekttabelle Funktion: Betriebsmodusumschaltung Objekt Funktion Name Flag Nachtbetrieb R.Eingang 1 Bit 1.001 K, S, Ü, (L) Beschreibung 1 Bit Objekt zur Umschaltung in den Betriebsmodus "Nacht". Dieses Objekt ist in dieser Weise nur verfügbar, wenn die Betriebsmodusumschaltung über 4 x 1 Bit erfolgen soll (parameterabhängig).
  • Seite 45 Software "RCS 146B11" Objekttabelle Funktion: Betriebsmodusumschaltung Fensterstatus Objekt Funktion Name Flag Fensterstatus R.Eingang 1 Bit 1.019 K, S, -, (L) Beschreibung 1 Bit Objekt zur Ankopplung von Fensterkontakten. Polarität: Fenster geöffnet = "1", Fenster geschlossen = "0". Objekt zur Betriebsartenumschaltung Funktion: Betriebsartenumschaltung Objekt...
  • Seite 46 Software "RCS 146B11" Objekttabelle Funktion: Statusmeldung Objekt Funktion Name Flag Reglerstatus ... R.Ausgang 1 Bit 1.001 K, -, Ü, (L) Beschreibung 1 Bit Objekt zur Einzel-Statusrückmeldung parametrierbarer Funktionen des Reglers. Dieses Objekt ist in dieser Weise nur verfügbar, wenn ein Teil des Reglerstatus einzeln als 1 Bit Information ausgesendet werden soll (parameterabhängig).
  • Seite 47 Software "RCS 146B11" Objekttabelle Funktion: Statusmeldung Objekt Funktion Name Flag Statusmeldung Zusatz R.Ausgang 1 Byte K, -, Ü, (L) Beschreibung 1 Byte Objekt, über das der Regler den aktuellen erweiterten Betriebszustand ausgibt (z. B. an eine Reglernebenstelle). Nur bei "Status Regler = Regler allgemein". Objekte zu Meldefunktionen Heizen / Kühlen Funktion: Meldung Heizenergie...
  • Seite 48 Software "RCS 146B11" Objekttabelle Funktion: Regler sperren Objekt Funktion Name Flag Zusatzstufe sperren R.Eingang 1 Bit 1.001 K, S, -, (L) Beschreibung 1 Bit Objekt zur Deaktivierung der Zusatzstufe des Reglers. Polarität: Zusatzstufe deaktiviert = "1", Zusatzstufe aktiviert = "0". Dieses Objekt ist in dieser Weise nur verfügbar, wenn der zweistufige Heiz- oder Kühlbetrieb parametriert ist.
  • Seite 49 Software "RCS 146B11" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Heizen/Kühlen / R.Ausgang 1 Byte 5.001 K, -, Ü, (L) Stellgröße Grundstufe Beschreibung 1 Byte Objekt zur Ausgabe der kombinierten stetigen Stellgröße des Heiz- und Kühlbetriebs. Im zweistufigen Heiz-/Kühlbetrieb Ausgabe der Stellgröße für die Grundstufe.
  • Seite 50 Software "RCS 146B11" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Zusatzheizung R.Ausgang 1 Bit 1.001 K, -, Ü, (L) (PWM) Beschreibung 1 Bit Objekt zur Ausgabe der stetigen PWM-Stellgröße für die Zusatzheizung im zweistufigen Betrieb. Dieses Objekt ist in dieser Weise nur verfügbar, wenn Art der Regelung auf "Schaltende PI-Regelung (PWM)"...
  • Seite 51 Software "RCS 146B11" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Zusatzstufe R.Ausgang 1 Bit 1.001 K, -, Ü, (L) Beschreibung 1 Bit Objekt zur Ausgabe der kombinierten schaltenden Stellgröße für die Zusatzstufe im zweistufigen Betrieb. Dieses Objekt ist in dieser Weise nur verfügbar, wenn die Stellgrößen für den Heiz- und Kühlbetrieb auf ein gemeinsames Objekt ausgegeben werden sollen (parameterabhängig).
  • Seite 52 Software "RCS 146B11" Objekttabelle Objekt zur Stellgrößenausgabe Zusatzkühlen Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Zusatzkühlung R.Ausgang 1 Byte 5.001 K, -, Ü, (L) Beschreibung 1 Byte Objekt zur Ausgabe der stetigen Stellgröße für die Zusatzkühlung im zweistufigen Betrieb. Dieses Objekt ist in dieser Weise nur verfügbar, wenn Art der Regelung auf "Stetige PI-Regelung"...
  • Seite 53 Software "RCS 146B11" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag PWM-Stellgröße Heizen/ R.Ausgang 1 Byte 5.001 K, -, Ü, (L) Kühlen / PWM-Stellgröße Grundstufe Beschreibung 1 Byte Objekt zur Ausgabe der kombinierten stetigen Stellgröße einet PWM- Regelung des Heiz- und Kühlbetriebs. Im zweistufigen Heiz-/Kühlbetrieb Ausgabe der Stellgröße für die Grundstufe.
  • Seite 54 Software "RCS 146B11" Objekttabelle Objekt zur zusätzlichen Stellgrößenausgabe PWM Kühlen Funktion: Stellgröße Objekt Funktion Name Flag PWM-Stellgröße Kühlen / R.Ausgang 1 Byte 5.001 K, -, Ü, (L) PWM-Stellgröße Grundkühlung Beschreibung 1 Byte Objekt zur Ausgabe der internen stetigen Stellgröße einer PWM- Regelung des Kühlbetriebs.
  • Seite 55 Software "RCS 146B11" Objekttabelle Objekte zur Basis-Sollwertverschiebung (nur bei relativer Sollwertvorgabe) Funktion: Basis-Sollwertverschiebung Objekt Funktion Name Flag Rückmeldung R.Ausgang 1 Byte 6.010 K, -, Ü, L Sollwertverschiebung Beschreibung 1 Byte Objekt zur Rückmeldung der aktuellen Basis-Sollwertverschiebung. Die Wertigkeit eines Zählwertes im Kommunikationsobjekt beträgt 0,5 K. Der Wert "0"...
  • Seite 56 Software "RCS 146B11" Objekttabelle Objekte zur Lüftersteuerung (Teil 1) Funktion: Lüftersteuerung Objekt Funktion Name Flag Lüftung, auto/manuell R.Eingang 1 Bit 1.001 K, S, Ü, (L) Beschreibung 1 Bit Objekt zur Umschaltung der Betriebsart der Lüftersteuerung (Polarität parametrierbar). Bei einer Umschaltung der Betriebsart durch eine Tastenfunktion wird ein Telegramm entsprechend des aktuellen Zustands auf den Bus ausgesendet.
  • Seite 57 Software "RCS 146B11" Objekttabelle Funktion: Lüftersteuerung Objekt Funktion Name Flag Lüftung, Lüfterstufe 4 R.Ausgang 1 Bit 1.001 K, -, Ü, L Beschreibung 1 Bit Objekt zur schaltenden Ansteuerung der vierten Lüfterstufe. Dieses Objekt ist nur dann verfügbar, wenn die Lüfteransteuerung über 3 x 1 Bit erfolgen soll und mindestens vier Lüfterstufen freigeschaltet sind (parameterabhängig).
  • Seite 58 Software "RCS 146B11" Objekttabelle Funktion: Lüftersteuerung Objekt Funktion Name Flag Lüftung, Zwangsstellung R.Eingang 1 Bit 1.001 K, S, -, (L) Beschreibung 1 Bit Objekt zur Aktivierung der Lüfterzwangsstellung. Polarität: Zwangsstellung EIN = "1"; Zwangsstellung AUS = "0". Funktion: Lüftersteuerung Objekt Funktion Name Flag...
  • Seite 59 Software "RCS 146B11" Objekttabelle Objekt zur Solltemperatur-Begrenzung Funktion: Solltemperatur-Begrenzung Objekt Funktion Name Flag Begrenzung Kühlen- R.Eingang 1 Bit 1.001 K, S, -, (L) Solltemperatur Beschreibung 1 Bit Objekt zur Aktivierung der Solltemperatur-Begrenzung. Polarität: Solltemperatur-Begrenzung EIN = "1"; Solltemperatur-Begrenzung AUS = "0". Objekt zur Fußbodentemperatur-Begrenzung Funktion: Fußbodentemperatur-Begrenzung...
  • Seite 60 Software "RCS 146B11" Objekttabelle Funktion: Anzeige von Schaltuhrkanälen Objekt Funktion Name Flag Schaltuhrkanal 3 R.Eingang 1 Bit 1.001 K, S, -, (L) Beschreibung 1 Bit Objekt zur Ansteuerung des Schaltuhrsymbols des dritten Schaltuhrkanals im Display. Polarität: Symbol EIN = "1"; Symbol AUS = "0". Funktion: Anzeige von Schaltuhrkanälen Objekt...
  • Seite 61 Software "RCS 146B11" Objekttabelle 4.2.3.3 Objekttabelle Display Objekte für die Displayansteuerung Funktion: Uhrzeit Objekt Funktion Name Flag Uhrzeit D.Eingang 3 Byte 10.001 K, S, -, (L) Beschreibung 3 Byte Objekt zum Empfang der aktuellen Uhrzeit vom Bus. Die Uhrzeit kann auf dem Display angezeigt werden (parameterabhängig).
  • Seite 62 Software "RCS 146B11" Objekttabelle Funktion: Displayhelligkeit Objekt Funktion Name Flag Anzeige Helligkeit D.Eingang 1 Byte 5.001 K, S, -, (L) Beschreibung 1 Byte Objekt zur Stuifenumschaltung der Displayhelligkeit ("0" = 5% Minimalhelligkeit, "1" = Stufe 1 60%, "2" = Stufe 2 80%, "3" = Stufe 3 100%, "4"..."255"...
  • Seite 63 Software "RCS 146B11" Objekttabelle Funktion: Steuerung einer Anzeigeinformation Objekt Funktion Name Flag 136, Schalten D. Eingang 1 Bit 1.001 K, S, -, (L) 137, [Seite 1...4 138, Zeile 1...3] 140, 141, 142, 144, 145, 146, 148, 149, Beschreibung 1 Bit Objekt, das Schaltzustände zur Anzeige auf dem Display empfangen kann.
  • Seite 64 Software "RCS 146B11" Objekttabelle Funktion: Steuerung einer Anzeigeinformation Objekt Funktion Name Flag 136, Wert, 2 Byte D. Eingang 2 Byte 7.xxx K, S, -, (L) 137, [Seite 1...4 8.xxx 138, Zeile 1...3] 9.xxx 140, 141, 142, 144, 145, 146, 148, 149, Beschreibung 2 Byte Objekt, das Werte zur Anzeige auf dem Display empfangen kann.
  • Seite 65 Software "RCS 146B11" Objekttabelle Funktion: Steuerung einer Anzeigeinformation Objekt Funktion Name Flag 136, Lichtszene D. Eingang 1 Byte 18.001 K, S, -, (L) 137, [Seite 1...4 138, Zeile 1...3] 140, 141, 142, 144, 145, 146, 148, 149, Beschreibung 1 Byte Objekt, das Szenennummern zur Anzeige auf dem Display empfangen kann.
  • Seite 66 Software "RCS 146B11" Objekttabelle Funktion: Steuerung einer Anzeigeinformation Objekt Funktion Name Flag 136, ASCII-Text Ergänzung, 14 D. Eingang 16.00x K, S, -, (L) 137, Byte [Seite 1...4 Byte 138, Zeile 1...3] 140, 141, 142, 144, 145, 146, 148, 149, Beschreibung 14 Byte Objekt, das maximal 14 Zeichen lange ASCII-Zeichenketten zur Anzeige eines Lauftextes auf dem Display empfangen kann (Teil 2 des Lauftextes).
  • Seite 67 Software "RCS 146B11" Objekttabelle Funktion: Anzeige einer Alarmzentralenmeldung Objekt Funktion Name Flag 152, Alarmzentrale Zeile 1...3 D.Eingang 16.00x K, S, -, (L) 153, Byte Beschreibung 14 Byte Objekte, die getrennte 3-zeilige Texte von einer Alarmzentrale zur Anzeige auf dem Display empfangen können. Die Meldungsinhalte werden durch die Alarmzentrale vorgegeben und durch das 1 Bit Objekt "Alarmzentrale Auswahl"...
  • Seite 68 Software "RCS 146B11" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Heizen (PWM) D.Eingang 1 Bit 1.001 K, S, -, (L) Reglernst. Beschreibung 1 Bit Objekt zur Auswertung der schaltenden PWM-Stellgröße des Heizbetriebs an der Reglernebenstelle. Dieses Objekt ist in dieser Weise nur verfügbar, wenn die Anpassung der Art der Regelung in der Reglernebenstelle auf "Schaltende PI-Regelung (PWM)"...
  • Seite 69 Software "RCS 146B11" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Kühlen D.Eingang 1 Byte 5.001 K, S, -, (L) Reglernst. Beschreibung 1 Byte Objekt zur Auswertung der stetigen Stellgröße des Kühlbetriebs an der Reglernebenstelle. Dieses Objekt ist in dieser Weise nur verfügbar, wenn die Anpassung der Art der Regelung in der Reglernebenstelle auf "Stetige PI- Regelung"...
  • Seite 70 Software "RCS 146B11" Objekttabelle Funktion: Lüfteranzeige Objekt Funktion Name Flag Visualisierung Lüftung D.Eingang 1 Byte 5.010 K, S, Ü, L Reglernst. Beschreibung 1 Byte Objekt zur Anzeige der aktiven Lüfterstufe an der Reglernebenstelle. Dieses Objekt ist mit dem gleichnamigen Objekt der Reglerhauptstelle zu verbinden.Wertbedeutung: "0"...
  • Seite 71 Software "RCS 146B11" Funktionsbeschreibung 4.2.4 Funktionsbeschreibung 4.2.4.1 Tastsensor 4.2.4.1.1 Bedienkonzept und Tastenauswertung Bedienflächen Das Gerät besteht aus 2 mechanisch voneinander getrennten Bedienflächen, die optional durch Anschluss einer Erweiterungsmoduls auf bis zu 6 Bedienflächen erweitert werden können. Die Bedienflächen sind die auf das Gerät aufgesteckten Design-Abdeckungen mit darunterliegenden Tasterelementen.
  • Seite 72 Software "RCS 146B11" Funktionsbeschreibung Optional kann die Anzahl der Bedienflächen um bis zu 4 weitere ergänzt werden, indem ein Erweiterungsmodul an das Raumcontroller-Modul angeschlossen wird. Die Konfiguration und Inbetriebnahme des Erweiterungsmoduls erfolgt einfach und übersichtlich über das Applikationsprogramm des Raumcontroller-Moduls. Die Bedienflächen des Erweiterungsmoduls können auf eine beliebige Tastsensorfunktion oder auch auf eine Reglerbedienung in der ETS eingestellt werden.
  • Seite 73 Software "RCS 146B11" Funktionsbeschreibung Bild 13: Tastenpaar-/Bedienflächennummerierung in Verbindung mit einem Erweiterungsmodul 4fach (8) Raumcontroller-Modul (14) Tastsensor-Erweiterungsmodul (21) Modul-Verbindungsleitung i Die Zahlen (1...12) auf den Flächen kennzeichnen die Tastennummern. schwarz: Tastenanordnung "links/rechts" / grau: Tastenanordnung "oben/unten" Bedienkonzept und Tastenauswertung Die Umstellung zwischen Wippen- und Tastenbedienung einer Bedienfläche erfolgt auf der Parameterseite "Bedienkonzept...".
  • Seite 74 Software "RCS 146B11" Funktionsbeschreibung i Ein gleichzeitiges Bedienen mehrerer Wippen oder Tasten wird als Fehlbedienung ausgewertet. Davon ausgenommen ist die besondere Wippenfunktion "Vollflächige Bedienung". Hierbei entscheidet dann die Parametrierung der Wippe, ob es sich um eine Fehlbedienung handelt. Eine begonnene Tastenauswertung wird solange fortgesetzt, bis alle Tasten losgelassen wurden.
  • Seite 75 Software "RCS 146B11" Funktionsbeschreibung Bild 15: Beispiel für eine vollflächige Wippenbetätigung (25) Betätigungsdruckpunkt für vollflächige Bedienung (26) Bedienfläche als Wippe mit vollflächiger Bedienung Tastenpaar als Tastenfunktion Bei einer Tastenbedienung wird unterschieden, ob die Bedienfläche auf zwei separate und funktional unabhängige Tasten aufgeteilt wird (Zweiflächenbedienung), oder ob eine Bedienfläche als eine 'große' Taste funktioniert (Einflächenbedienung).
  • Seite 76 Software "RCS 146B11" Funktionsbeschreibung (28) Zweiter Teil der Bedienfläche als Taste mit einem Betätigungsdruckpunkt i In Abhängigkeit der in der ETS konfigurierten Tastenanordnung können die Tasten und somit die Betätigungsdruckpunkte einer Bedienfläche bei Zweiflächenbedienung der Tasten entweder oben / unten oder links / rechts angeordnet sein. Das Beispielbild zeigt exemplarisch eine Tastenanordnung oben / unten.
  • Seite 77 Software "RCS 146B11" Funktionsbeschreibung Bild 18: Tastenanordnung "oben / unten" Bild 19: Tastenanordnung "links / rechts" Es ist auch möglich, verschiedene Tastenanordnungen an einem Tastsensor zu kombinieren (Bild 20). Bild 20: Verschiedene Tastenanordnungen an einem Tastsensor i Die Tastenanordnung kann auch nachträglich geändert werden. Zugewiesene Gruppenadressen oder Parametereinstellungen bleiben dabei erhalten.
  • Seite 78 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.2 Funktion "Schalten" Für jede Wippe oder jede Taste, deren Funktion auf "Schalten" eingestellt ist, zeigt die ETS ein 1 Bit Kommunikationsobjekt an. Über die Parameter der Wippe oder Taste kann bestimmt werden, welchen Wert dieses Objekt beim Drücken und / oder beim Loslassen erhält (EIN, AUS, UM –...
  • Seite 79 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.3 Funktion "Dimmen" Für jede Wippe oder jede Taste, deren Funktion auf "Dimmen" eingestellt ist, zeigt die ETS ein 1 Bit Objekt und ein 4 Bit Objekt an. Generell sendet der Tastsensor bei einer kurzen Betätigung ein Schalttelegramm und bei einer langen Betätigung ein Dimmtelegramm. Beim Loslassen sendet der Tastsensor in der Standardparametrierung nach einer langen Betätigung ein Telegramm zum Stoppen des Dimmvorgangs.
  • Seite 80 Software "RCS 146B11" Funktionsbeschreibung Kommunikationsobjekt und kann wahlweise zum Schalten (EIN, AUS, UM – umschalten des Objektwertes) oder zum Szenenaufruf ohne oder mit Speicherfunktion genutzt werden. Im letzen Fall führt die vollflächige Betätigung unterhalb von einer Sekunde zum Aufrufen einer Szene.
  • Seite 81 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.4 Funktion "Jalousie" Für jede Wippe oder Taste, deren Funktion auf "Jalousie" eingestellt ist, zeigt die ETS die beiden 1 Bit Objekte "Kurzzeitbetrieb" und "Langzeitbetrieb" an. Die Status-LED können unabhängig parametriert werden (siehe Kapitel 4.2.4.1.14. Status- LED).
  • Seite 82 Software "RCS 146B11" Funktionsbeschreibung Bild 22: Bedienkonzept "Lang – Kurz" Bedienkonzept "Lang – Kurz": Bei der Wahl des Bedienkonzeptes "Lang – Kurz" zeigt der Tastsensor folgendes Verhalten: Unmittelbar beim Drücken der Taste sendet der Tastsensor ein Langzeittelegramm. Damit beginnt der Antrieb zu fahren und die Zeit T1 ("Lamellenverstellzeit") wird gestartet. Falls innerhalb der Lamellenverstellzeit die Taste losgelassen wird, sendet der Tastsensor ein Kurzzeittelegramm aus.
  • Seite 83 Software "RCS 146B11" Funktionsbeschreibung Bild 24: Bedienkonzept "Lang – Kurz oder Kurz" Bedienkonzept "Lang – Kurz oder Kurz": Bei der Wahl des Bedienkonzeptes "Lang – Kurz oder Kurz" zeigt der Tastsensor folgendes Verhalten: Unmittelbar beim Drücken der Taste startet der Tastsensor die Zeit T1 ("Zeit zwischen Kurz- und Langzeitbefehl") und wartet.
  • Seite 84 Software "RCS 146B11" Funktionsbeschreibung oder MOVE) erkannt worden sein. Andernfalls wird auch eine vollflächige Bedienung als Fehlbedienung interpretiert und nicht ausgeführt. Eine vollflächige Bedienung arbeitet unabhängig, verfügt über ein eigenes Kommunikationsobjekt und kann wahlweise zum Schalten (EIN, AUS, UM – umschalten des Objektwertes) oder zum Szenenaufruf ohne oder mit Speicherfunktion genutzt werden.
  • Seite 85 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.5 Funktion "Wertgeber" Für jede Wippe oder Taste, deren Funktion auf "Wertgeber 1Byte" oder "Wertgeber 2Byte" eingestellt ist, zeigt die ETS ein entsprechendes Objekt an. Bei einem Tastendruck wird der parametrierte oder der durch eine Wertverstellung (siehe unten) zuletzt intern abgespeicherte Wert auf den Bus ausgesendet.
  • Seite 86 Software "RCS 146B11" Funktionsbeschreibung i Bei einer Wertverstellung werden die neu eingestellten Werte nur flüchtig im RAM des Tastsensors abgespeichert. Dadurch werden die gespeicherten Werte bei einem Reset des Tastsensors (Busspannungsausfall oder ETS-Programmiervorgang) durch die voreingestellten Werte, die durch die ETS programmiert wurden, ersetzt. i Die Status-LED zeigt bei den Funktionen "immer AUS", "immer EIN"...
  • Seite 87 Software "RCS 146B11" Funktionsbeschreibung Bild 26: Beispiel zur Wertverstellung mit Wertbereichs-Überlauf Art.-Nr. RCD .. 4092M Seite 87 von 282...
  • Seite 88 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.6 Funktion "Szenennebenstelle" Für jede Wippe oder Taste, deren Funktion auf "Szenennebenstelle" eingestellt ist, zeigt die ETS den Parameter "Funktionsweise" an, der die folgenden Einstellungen unterscheidet… "Szenennebenstelle ohne Speicherfunktion" "Szenennebenstelle mit Speicherfunktion" "Abruf interne Szene ohne Speicherfunktion" "Abruf interne Szene mit Speicherfunktion"...
  • Seite 89 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.7 Funktion "2-Kanal-Bedienung" In einigen Situationen ist es erwünscht, mit einem Tastendruck zwei unterschiedliche Funktionen ausführen und verschiedenartige Telegramme aussenden zu können, also zwei Funktionskanäle zu bedienen. Das ermöglicht die Funktion "2-Kanal Bedienung". Für beide Kanäle kann mit den Parametern "Funktion Kanal 1" und "Funktion Kanal 2" bestimmt werden, welche Kommunikationsobjekttypen verwendet werden sollen.
  • Seite 90 Software "RCS 146B11" Funktionsbeschreibung zum Kanal 2 versendet. Dieses Konzept sieht also nur die Versendung eines Kanals vor. Um zu signalisieren, dass ein Telegramm versendet wurde, leuchtet die Status-LED bei der Einstellung "Telegrammquittierung" für ca. 250 ms auf. Bei diesem Bedienkonzept sendet der Tastsensor nicht unmittelbar beim Drücken der Wippe ein Telegramm.
  • Seite 91 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.8 Funktion "Reglernebenstelle" Zur Ansteuerung eines KNX/EIB-Raumtemperaturreglers kann die Reglernebenstelle aktiviert werden. Die Reglernebenstellen-Funktion wird durch den Parameter "Raumtemperaturregler- Funktion" im Parameterknoten "Raumtemperaturregelung" mit der Einstellung "Reglernebenstelle" freigegeben. Die Reglernebenstelle wird durch die Tastenfunktionen des Gerätes bedient. Auf diese Weise ist die vollständige Steuerung eines Raumtemperaturreglers durch Änderung des Betriebsmodus, durch Vorgabe der Präsenzsituation oder durch Verstellung der Sollwertverschiebung möglich.
  • Seite 92 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.9 Funktion "Lüftersteuerung" Die Raumtemperaturregelung kann um eine Lüftersteuerung ergänzt werden. Auf diese Weise ist es möglich, den Lüfter von umluftbetriebenen Heiz- oder Kühlsystemen, wie z. B. Gebläsekonvektoren (FanCoil Units), in Abhängigkeit der im Regler berechneten Stellgröße oder auch durch manuelle Bedienung anzusteuern.
  • Seite 93 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.10 Funktion "Info-Taste" Im Grafikbereich des Displays können Info-Texte angezeigt werden. Dieser Info-Modus kann verwendet werden, um dem Anwender bei der Betätigung einer Taste auf dem Display Hilfetexte zur Verwendung der Bedienfläche anzuzeigen (intelligentes Namensschild). Durch eine Info-Taste kann der Info-Modus direkt am Gerät ein- und ausgeschaltet werden. Die Funktionsweise des Info-Modus ist bei den Displayfunktionen genauer beschrieben (siehe Kapitel 4.2.4.5.3.
  • Seite 94 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.11 Funktion "Seitenwechsel" Auf dem LC-Display des Geräts können bis zu 4 Anzeigeseiten mit jeweils bis zu 3 Zeilen für Text- und Wertanzeige dargestellt werden. Sofern in der ETS im Parameterknoten "Display" mehr als eine Seite konfiguriert ist, schaltet das Gerät die Displayanzeige im laufenden Betrieb automatisch um, wenn Seiten in den zyklischen Wechsel eingebunden sind.
  • Seite 95 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.12 Funktion "Reglerbetriebsmodus" Die Tastenfunktion "Reglerbetriebsmodus" kann zur Ansteuerung des internen Raumtemperaturreglers verwendet werden. Wenn diese Tastenfunktion verwendet wird, kann der Betriebsmodus bei Tastendruck umgeschaltet werden. Beim Reglerbetriebsmodus werden zwei Funktionsweisen unterschieden, die durch den Parameter "Funktion der Taste" festgelegt werden.
  • Seite 96 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.13 Funktion "Sollwertverschiebung" Die Tastenfunktion "Sollwertverschiebung" kann zur Ansteuerung des internen Raumtemperaturreglers verwendet werden. Wenn diese Tastenfunktion verwendet wird, kann der Basis-Temperatursollwert des Reglers bei Tastendruck in positive oder negative Richtung verschoben werden. Die Basis-Sollwertverschiebung wird detailliert im Kapitel "Temperatur-Sollwerte" beschrieben . i Es ist zu beachten, dass die Funktion "Sollwertverschiebung"...
  • Seite 97 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.14 Status-LED Jede Bedienfläche verfügt über zwei Status-LED. Abhängig von den Einstellungen der Wippen oder der Tasten unterscheiden sich die möglichen LED-Funktionen geringfügig voneinander. Jede Status-LED unterscheidet die folgenden Optionen… immer AUS, immer EIN, Ansteuerung über separates LED-Objekt, Vergleicher ohne Vorzeichen (1 Byte), Vergleicher mit Vorzeichen (1 Byte).
  • Seite 98 Software "RCS 146B11" Funktionsbeschreibung Funktion der Status-LED "Ansteuerung über separates LED-Objekt", "Statusanzeige" und "invertierte Statusanzeige" Jede Status-LED kann unabhängig von den Wippen- oder Tastenkonfigurationen den Zustand eines separaten LED-Kommunikationsobjekts anzeigen. Dabei kann die LED über den empfangenen 1 Bit Objektwert statisch ein- oder ausgeschaltet, oder auch blinkend angesteuert werden.Jede Status-LED kann unabhängig von den Wippen- oder Tastenkonfigurationen den Zustand eines separaten LED-Kommunikationsobjekts anzeigen.
  • Seite 99 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.15 Sperrfunktion Sperrfunktion Konfiguration Über das 1 Bit Kommunikationsobjekt "T.Tasten sperren" können die Bedienflächen des Tastsensors ganz oder teilweise gesperrt werden. Während einer Sperrung können die Wippen oder die Tasten auch vorübergehend eine andere Funktion ausführen. Eine aktive Sperrung betrifft nur die Funktionen der Wippen oder Tasten.
  • Seite 100 Software "RCS 146B11" Funktionsbeschreibung Funktion der >> Reaktion "wie >>Zieltaste<< beim Reaktion "wie >> Zieltaste<< Drücken" Zieltaste<< beim Loslassen" Schalten / Umschalten Schalt-Telegramm Schalt-Telegramm Dimmen Schalt-Telegramm kein Telegramm Jalousie Move-Telegramm kein Telegramm Szenennebenstelle Szenenabruf-Telegramm kein Telegramm Wertgeber 1 Byte Wert-Telegramm kein Telegramm Wertgeber 2 Byte Wert-Telegramm...
  • Seite 101 Software "RCS 146B11" Funktionsbeschreibung Der Tastsensor führt die Funktion aus, die eine der beiden 'virtuellen' Sperrfunktionen besitzt. Die Sperrfunktionen sind interne Tastenfunktionen mit eigenen Kommunikationsobjekten und eigenen Parametern. Für die Sperrfunktion 1 und die Sperrfunktion 2 stehen mit Ausnahme der Status-LED die gleichen Einstellungsmöglichkeiten wie für die Tasten zur Verfügung.
  • Seite 102 Software "RCS 146B11" Funktionsbeschreibung Nur die einzeln angegebenen Tasten verhalten sich so, wie es die Parametrierung der zwei vorgegebenen Referenztasten des Tastsensors definiert. Dabei können für alle Bedientasten mit einer geraden Nummer (2, 4, 6, …) und für alle Bedientasten mit einer ungeraden Nummer (1, 3, 5, …) verschiedene aber auch gleiche Referenztasten parametriert werden.
  • Seite 103 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.16 Sendeverzögerung Nach einem Reset (z. B. nach dem Laden des Applikationsprogramms oder der physikalischen Adresse oder nach dem Einschalten der Busspannung) kann das Gerät für die Funktion "Reglernebenstelle" automatisch Telegramme aussenden. Die Reglernebenstelle versucht dann, Werte vom Raumtemperaturregler durch Lesetelegramme anzufragen, um die Objektzustände zu aktualisieren (siehe Seite 167).
  • Seite 104 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.1.17 Alarmmeldung Das Gerät ermöglicht die Signalisierung eines Alarms, welcher beispielsweise ein Einbuch- oder Feueralarm einer KNX/EIB Alarmzentrale sein kann. Eine Alarmsignalisierung erfolgt durch das synchrone Blinken aller Status-LED und der Betriebs-LED des Tastsensors. Dieser Anzeige-Alarm kann separat durch den Parameter "Anzeige-Alarmmeldung" auf der Parameterseite "Alarmmeldungen"...
  • Seite 105 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2 Raumtemperaturregler Das Gerät kann zur Einzelraum-Temperaturregelung verwendet werden. In Abhängigkeit der Betriebsart, des aktuellen Temperatur-Sollwerts und der Raumtemperatur können Stellgrößen zur Heizungs- oder Kühlungssteuerung und zur Lüftersteuerung auf den KNX/EIB ausgesendet werden. In der Regel werden diese Stellgrößen dann von einer geeigneten KNX/EIB Aktorik, z. B.
  • Seite 106 Software "RCS 146B11" Funktionsbeschreibung Mischbetriebsart "Heizen und Kühlen" In der Mischbetriebsart "Heizen und Kühlen" ist der Regler in der Lage, Heiz- und Kühlanlagen anzusteuern. Dabei kann das Umschaltverhalten der Betriebsarten vorgegeben werden... Parameter "Umschalten zwischen Heizen und Kühlen" im Parameterzweig "Raumtemperaturregelung ->...
  • Seite 107 Software "RCS 146B11" Funktionsbeschreibung Ein gleichzeitiges Heizen und Kühlen (beide internen Stellgrößen > "0" berechnet) ist nicht möglich. Lediglich bei einer PWM könnte bedingt durch die Anpassung der Stellgröße am Ende eines Zeitzyklusses kurzzeitig eine 'Stellgrößenüberschneidung' beim Übergang zwischen Heizen und Kühlen auftreten. Diese Überschneidung wird jedoch am Ende eines PWM- Zeitzyklusses korrigiert.
  • Seite 108 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.2 Regelalgorithmen und Stellgrößenberechnung Einleitung Um in einem Wohn- oder Geschäftsraum eine komfortable Temperaturregelung zu ermöglichen, ist ein besonderer Regelalgorithmus erforderlich, der die installierten Heiz- oder Kühlsysteme steuert. So ermittelt der Regler unter Berücksichtigung der Soll- Temperaturvorgaben sowie der tatsächlichen Raumtemperatur Stellgrößen, die die Heiz- oder Kühlanlage ansteuern.
  • Seite 109 Software "RCS 146B11" Funktionsbeschreibung Die vom Regelalgorithmus berechneten Stellgrößen werden über die Kommunikationsobjekte "Stellgröße Heizen" oder "Stellgröße Kühlen" ausgegeben. In Abhängigkeit des für Heiz- und / oder Kühlbetrieb ausgewählten Regelalgorithmus wird u. a. das Format der Stellgrößenobjekte festgelegt. So können 1 Bit oder 1 Byte große Stellgrößenobjekte angelegt werden. Der Regelalgorithmus wird durch die Parameter "Art der Heizregelung"...
  • Seite 110 Software "RCS 146B11" Funktionsbeschreibung "Automatisches Senden bei Änderung um..." und "Zykluszeit für automatisches Senden..." sind hier ohne Funktion). Der jeweils zuletzt in einer aktiven Zeitperiode berechnete Stellgrößenwert wird umgesetzt. Auch bei einer Veränderung der Soll-Temperatur, beispielsweise durch eine Umschaltung des Betriebsmodus, wird die Stellgröße erst am Ende einer aktiven Zykluszeit angepasst.
  • Seite 111 Software "RCS 146B11" Funktionsbeschreibung Grundsätzlich können bei der Konfiguration der Zykluszeit zwei Fälle unterschieden werden... Fall 1: Zykluszeit > 2 x Verstellzykluszeit der verwendeten elektrothermischen Antriebe (ETA) In diesem Fall sind die Ein- oder Ausschaltzeiten des PWM-Signals so lang, dass den Antrieben ausreichend Zeit bleibt, in einer Zeitperiode vollständig auf- oder zuzufahren.
  • Seite 112 Software "RCS 146B11" Funktionsbeschreibung dieser Regelung ständig schwankende Temperatur als Nachteil gegenüber. Aus diesem Grund sollten keine schnell reagierenden Heiz- oder Kühlsysteme durch eine 2-Punkt-Regelung angesteuert werden, da es hierbei zu einem sehr starken Überschwingen der Temperatur und somit zu einem Komfortverlust kommen kann. Bei der Festlegung der Hysteresen-Grenzwerte sind die Betriebsarten zu unterscheiden.
  • Seite 113 Software "RCS 146B11" Funktionsbeschreibung Bild 33: 2-Punkt-Regelung für Einzelbetriebsart "Kühlen" Eine Zusatzheiz- oder Zusatzkühlstufe als 2-Punkt-Regelung funktioniert genau wie die 2- Punkt-Regelung der Grundstufe mit dem Unterschied, dass sich der Sollwert und die Hysteresewerte unter Berücksichtigung des parametrierten Stufenabstands verschieben. Mischbetriebsart "Heizen und Kühlen": Im Mischbetrieb wird unterschieden, ob die Umschaltung der Betriebsarten für Heizen oder Kühlen automatisch oder gesteuert über das Objekt erfolgt...
  • Seite 114 Software "RCS 146B11" Funktionsbeschreibung Die folgenden beiden Bilder zeigen eine 2-Punkt-Regelung für die Mischbetriebsart "Heizen und Kühlen" unterschieden zwischen Heizbetrieb (Bild 34) und Kühlbetrieb (Bild 35). Die Bilder berücksichtigen zwei Temperatur-Sollwerte, eine nichtinvertierte Stellgrößenausgabe und eine automatische Betriebsartenumschaltung. Bei Umschaltung der Betriebsart über das Objekt sind zusätzlich eine obere Hysterese für Heizen und eine untere Hysterese für Kühlen parametrierbar.
  • Seite 115 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.3 Anpassung der Regelalgorithmen Anpassung der PI-Regelung Es existieren verschiedene Anlagensysteme, die einen Raum aufheizen oder abkühlen können. So besteht die Möglichkeit, durch Wärmeträger (vorzugsweise Wasser oder Öl) in Verbindung mit einer Raumluftkonvektion die Umgebung gleichmäßig zu heizen oder zu kühlen. Solche Systeme finden beispielsweise bei Wandheizkörpern, Fussbodenheizungen oder Kühldecken Verwendung.
  • Seite 116 Software "RCS 146B11" Funktionsbeschreibung Sind die Parameter "Art der Heizung" oder "Art der Kühlung" auf "Über Regelparameter" eingestellt, ist eine Anpassung der Regelparameter möglich. Durch Vorgabe des Proportionalbereichs für Heizen oder für Kühlen (P-Anteil) und der Nachstellzeit für Heizen oder für Kühlen (I-Anteil) kann die Regelung maßgeblich beeinflusst werden.
  • Seite 117 Software "RCS 146B11" Funktionsbeschreibung Anpassung der 2-Punkt-Regelung Die 2-Punkt-Regelung stellt eine sehr einfache Art einer Temperaturregelung dar. Bei dieser Regelung werden zwei Hysterese-Temperaturwerte vorgegeben. Die obere und die untere Temperatur-Hysteresegrenze kann durch Parameter eingestellt werden. Dabei ist zu berücksichtigen, dass... eine kleine Hysterese zu geringeren Temperaturschwankungen aber einer höheren Buslast führt, eine große Hysterese zwar weniger häufig schaltet, jedoch unkomfortable...
  • Seite 118 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.4 Betriebsmodusumschaltung Einleitung - Die Betriebsmodi Der Raumtemperaturregler unterscheidet verschiedene Betriebsmodi. So ist es möglich, durch Aktivierung dieser Modi, beispielsweise abhängig von der Anwesenheit einer Person, vom Zustand der Heiz- oder Kühlanlage, tageszeit- oder wochentagsabhängig verschiedene Temperatur-Sollwerte zu aktivieren.
  • Seite 119 Software "RCS 146B11" Funktionsbeschreibung Betriebsmodusumschaltung Die Betriebsmodi können auf verschiedene Art und Weise aktiviert oder umgeschaltet werden. Eine Aktivierung oder Umschaltung ist – prioritätsmäßig voneinander abhängig – möglich durch... eine Vor-Ort-Bedienung am Tastsensor durch Tastenfunktion (Reglerbetriebsmodus) und parametrierter Betriebsmodusumschaltung, eine Vor-Ort-Bedienung am Tastsensor in der zweiten Bedienebene (falls freigegeben), die separat für jeden Betriebsmodus vorhandenen KNX/EIB Kommunikationsobjekte oder alternativ durch die KONNEX-Objekte.
  • Seite 120 Software "RCS 146B11" Funktionsbeschreibung Der Parameter "Betriebsmodus-Umschaltung" im Parameterzweig "Paumtemperaturregelung -> Regler-Allgemein" legt die Umschaltweise wie folgt fest... Die Betriebsmodus-Umschaltung "über Schalten (4 x 1 Bit)" Für jeden Betriebsmodus existiert ein separates 1 Bit Umschaltobjekt. Durch jedes dieser Objekte ist es möglich, prioritätsabhängig den Betriebsmodus umzuschalten oder vorzugeben.
  • Seite 121 Software "RCS 146B11" Funktionsbeschreibung Objekt Objekt Objekt Objekt Objekt Präsenz- Präsenz- resultierender ö ó ô õ "Fenster- taste melder Betriebsmodus status" Frost-/Hitzeschutz Komfortbetrieb Standby-Betrieb Nachtbetrieb wie Parameter * Frost-/Hitzeschutz Komfortverlängerung Komfortbetrieb Komfortbetrieb Komfortverlängerung Komfortbetrieb- / verlängerung ** Frost-/Hitzeschutz Komfortbetrieb Standby-Betrieb Nachtbetrieb wie Parameter * Frost-/Hitzeschutz...
  • Seite 122 Software "RCS 146B11" Funktionsbeschreibung Die Betriebsmodus-Umschaltung "über Wert (2 x 1 Byte)" Für alle Betriebsmodi existiert ein gemeinsames 1 Byte Umschaltobjekt. Über dieses Wertobjekt kann zur Laufzeit die Umschaltung des Betriebsmodus sofort nach dem Empfang nur eines Telegramms erfolgen. Dabei legt der empfangene Wert den Betriebsmodus fest.
  • Seite 123 Software "RCS 146B11" Funktionsbeschreibung Objektwert Objektwert Objekt Prä- Prä- resultierender "Betriebsmodus- "Zwangsobjekt- "Fenster- senz- senz- Betriebsmodus umschaltung" Betriebsmodus" status" taste melder Undefinierter Zustand, keine Veränderung Komfortbetrieb Standby-Betrieb Nachtbetrieb Frost-/ Hitzeschutz Komfortbetrieb Komfortbetrieb Komfortver- längerung Komfortver- längerung Komfortbetrieb Standby-Betrieb Nachtbetrieb Frost-/ Hitzeschutz Komfortbetrieb Frost-/...
  • Seite 124 Software "RCS 146B11" Funktionsbeschreibung i Eine Umschaltung durch das KONNEX-Objekt "Betriebsmodusumschaltung" ist mit einer Umschaltung vor Ort am Tastsensor gleichberechtigt. Ein durch das Objekt vorgegebener Betriebsmodus (z. B. durch eine Reglernebenstelle) kann also durch eine Betriebsmodus- Umschaltung am Gerät verstellt werden, wenn kein prioritätsmäßig übergeordneter Modus (z.
  • Seite 125 Software "RCS 146B11" Funktionsbeschreibung Weiterführende Informationen zur Präsenzfunktion / Komfortverlängerung Durch eine Anwesenheitserfassung kann der Raumtemperaturregler auf Tastendruck kurzfristig in die Komfortverlängerung oder bei Bewegung im Raum durch anwesende Personen in den Komfortbetrieb schalten. Die Parameter "Anwesenheitserfassung" im Parameterknoten "Raumtemperaturregelung -> Regler Funktionalität" legt in diesem Zusammenhang fest, ob die Anwesenheitserfassung bewegungsgesteuert durch einen Präsenzmelder oder manuell durch Tastenbetätigung der Präsenztaste erfolgt...
  • Seite 126 Software "RCS 146B11" Funktionsbeschreibung Weiterführende Informationen zum Fensterstatus Der Raumtemperaturregler verfügt über verschiedene Möglichkeiten, in den Frost-/Hitzeschutz zu schalten. Neben der Umschaltung durch das entsprechende Betriebsmodus-Umschaltobjekt kann durch einen Fensterkontakt der Frost-/Hitzeschutz aktiviert werden. Dabei besitzt bei diesen Möglichkeiten der Fensterkontakt die höhere Priorität. Ein Telegramm mit dem Wert = "1"...
  • Seite 127 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.5 Temperatur-Sollwerte Solltemperaturvorgabe Für jeden Betriebsmodus können in der ETS im Zuge der Erstkonfiguration Temperatur- Sollwerte vorgegeben werden. Es ist möglich, die Sollwerte für die Modi "Komfort", "Standby" und "Nacht" direkt (absolute Sollwertvorgabe) oder relativ (Ableitung aus Basis-Sollwert) zu parametrieren.
  • Seite 128 Software "RCS 146B11" Funktionsbeschreibung Die bei der Inbetriebnahme durch die ETS in den Raumtemperaturregler einprogrammierten Temperatursollwerte können im Betrieb des Gerätes über Kommunikationsobjekte verändert werden. In der ETS kann durch den Parameter "Sollwerte im Gerät bei ETS- Programmiervorgang überschreiben?" auf der Parameterseite "Raumtemperaturregelung -> Regler Allgemein ->...
  • Seite 129 Software "RCS 146B11" Funktionsbeschreibung soll verhindern, dass die Heizanlage gefriert. Aus diesem Grund sollte die Frostschutztemperatur (default: +7 °C) kleiner als die Nachttemperatur eingestellt werden. Prinzipiell ist es jedoch möglich, als Frostschutztemperatur Werte zwischen +7,0 °C und +40,0 °C zu wählen. Der mögliche Wertebereich einer Solltemperatur liegt bei "Heizen" zwischen +7,0 °C und +99,9 °C und wird im unteren Bereich durch die Frostschutztemperatur eingegrenzt.
  • Seite 130 Software "RCS 146B11" Funktionsbeschreibung ≤ T Komfort Soll Kühlen Standby Soll Kühlen oder ≤ T Komfort Soll Kühlen Nacht Soll Kühlen Die Standby- und Nachtsolltemperaturen leiten sich nach den parametrierten Anhebungstemperaturen aus der Komfort-Solltemperatur (Basis-Sollwert) ab. Der Hitzeschutz soll sicherstellen, dass eine maximal zulässige Raumtemperatur nicht überschritten wird, um ggf.
  • Seite 131 Software "RCS 146B11" Funktionsbeschreibung Bild 46: Solltemperaturen in der Betriebsart "Heizen und Kühlen" mit symmetrischer Totzone Bild 47: Solltemperaturen in der Betriebsart "Heizen und Kühlen" mit asymmetrischer Totzone In dieser Betriebsart existieren die Solltemperaturen für Komfort-, Standby- und Nachtbetrieb beider Betriebsarten sowie die Totzone. Beim kombinierten Heizen und Kühlen wird zudem die Totzonenposition unterschieden.
  • Seite 132 Software "RCS 146B11" Funktionsbeschreibung Hitzeschutztemperaturen vorgegeben werden. Dabei gilt... ≤ T ≤ T ≤ T Standby Soll Heizen Komfort Soll Heizen Komfort Soll Kühlen Standby Soll Kühlen oder ≤ T ≤ T ≤ T Nacht Soll Heizen Komfort Soll Heizen Komfort Soll Kühlen Nacht Soll Kühlen Die Standby- und Nachtsolltemperaturen leiten sich aus den Komfort-Solltemperaturen für...
  • Seite 133 Software "RCS 146B11" Funktionsbeschreibung Bild 49: Solltemperaturen in der Betriebsart "Grund- und Zusatzheizen und -kühlen" mit asymmetrischer Totzone ≤ T ≤ T ≤ T Komfort-Soll Zusatzst. Heizen Komfort-Soll Grundst. Heizen Komfort-Soll Grundst. Kühlen Komfort-Soll Zusatzst. Kühlen ≤ T ≤ T ≤...
  • Seite 134 Software "RCS 146B11" Funktionsbeschreibung Die Parameter "Totzone zwischen Heizen und Kühlen", "Totzonenposition" sowie "Basistemperatur nach Reset" werden in der ETS-Konfiguration vorgegeben. Dabei werden folgende Einstellungen unterschieden... Totzonenposition = "Symmetrisch" Die in der ETS vorgegebene Totzone teilt sich am Basis-Sollwert in zwei Teile. Aus der daraus resultierenden halben Totzone leiten sich die Komfort-Solltemperaturen direkt vom Basis-Sollwert ab.
  • Seite 135 Software "RCS 146B11" Funktionsbeschreibung Sollwerte dauerhaft übernehmen Bei einer Veränderung der Solltemperaturen durch die Kommunikationsobjekte "Basis-Sollwert" oder "Sollwert aktiver Betriebsmodus" sind zwei Fälle zu unterscheiden, die durch den Parameter "Änderung des Sollwertes der Basistemperatur dauerhaft übernehmen" (bei relativer Sollwertvorgabe) oder "Änderung des Sollwertes dauerhaft übernehmen" (bei absoluter Sollwertvorgabe) eingestellt werden...
  • Seite 136 Software "RCS 146B11" Funktionsbeschreibung i Es ist zu berücksichtigen, dass eine Verschiebung der Solltemperatur direkt auf den Basis- Sollwert wirkt (Temperatur-Offset der Basis-Temperatur) und somit alle anderen Temperatur-Sollwerte verschoben werden! Eine positive Verschiebung ist maximal bis zur konfigurierten Hitzeschutztemperatur möglich. Eine negative Verschiebung kann maximal bis zur eingestellten Frostschutztemperatur vorgenommen werden.
  • Seite 137 Software "RCS 146B11" Funktionsbeschreibung Beispiel: Ausgangssituation: Aktuelle Solltemperatur = 21,0 °C / Zählwert im Objekt "Aktuelle Sollwertverschiebung" = "0" (keine Sollwertverschiebung aktiv) Nach Verschiebung des Sollwerts: -> Eine Sollwertverschiebung um eine Temperaturstufe in positive Richtung zählt den Wert im Objekt "Aktuelle Sollwertverschiebung" um einen Wert hoch = "1" ->...
  • Seite 138 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.6 Raumtemperaturmessung Temperaturerfassung und Messwertbildung Der Parameter "Temperaturerfassung" im Parameterknoten "Temperaturmessung" gibt vor, durch welche Fühler die Raumtemperatur ermittelt wird. Zur Temperaturerfassung sind die folgenden Einstellungen möglich "interner Fühler" Der im Raumtemperaturregler integrierte Temperaturfühler ist aktiviert. Die Ermittlung des Ist-Temperaturwerts erfolgt somit ausschließlich lokal am Gerät.
  • Seite 139 Software "RCS 146B11" Funktionsbeschreibung Abgleich der Messwerte In einigen Fällen kann es im Zuge der Raumtemperaturmessung erforderlich werden, die Temperaturwerte des internen Fühlers und des externen Fühlers (empfangener Temperaturwert) abzugleichen. So wird beispielsweise ein Abgleich erforderlich, wenn die durch die Sensoren gemessene Temperatur dauerhaft unterhalb oder oberhalb der in der Nähe des Sensors tatsächlichen Temperatur liegt.
  • Seite 140 Software "RCS 146B11" Funktionsbeschreibung unabgeglichenen Temperatur wird zu den gleichen Zeitpunkten aktualisiert und ausgesendet wie das Objekt "Ist-Temperatur". Temperaturbegrenzung Fußbodenheizung Zum Schutz einer Fußbodenheizanlage kann die Temperaturbegrenzung im Regler aktiviert werden. Sofern die Temperaturbegrenzung in der ETS freigeschaltet ist, überwacht der Regler kontinuierlich die Fußboden-Temperatur.
  • Seite 141 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.7 Stellgrößen- und Statusausgabe Stellgrößenobjekte In Abhängigkeit des für Heiz- und / oder Kühlbetrieb - ggf. auch für die Zusatzstufen - ausgewählten Regelalgorithmus wird das Format der Stellgrößenobjekte festgelegt. So werden 1 Bit oder 1 Byte große Stellgrößenobjekte in der ETS angelegt. Der Regelalgorithmus berechnet in einem Zeitabstand von 30 Sekunden die Stellgrößen und gibt diese über die Objkete aus.
  • Seite 142 Software "RCS 146B11" Funktionsbeschreibung Automatisches Senden Beim automatischen Senden wird die Regelungsart unterschieden... Stetige PI-Regelung: Bei einer stetigen PI-Regelung berechnet der Raumtemperaturregler zyklisch alle 30 Sekunden eine neue Stellgröße und gibt diese durch ein 1 Byte Wertobjekt auf den Bus aus.
  • Seite 143 Software "RCS 146B11" Funktionsbeschreibung Reglerstatus Der Raumtemperaturregler ist in der Lage, seinen aktuellen Status auf den KNX/EIB auszusenden. Dazu stehen wahlweise verschiedene Datenformate zur Verfügung. Der Parameter "Status Regler" im Parameterknoten "Raumtemperaturregelung -> Regler Allgemein -> Stellgrößen- und Status-Ausgabe" gibt die Statusmeldung frei und legt das Status-Format fest...
  • Seite 144 Software "RCS 146B11" Funktionsbeschreibung Bit des Statustelegramms Bedeutung bei "1": Komfortbetrieb aktiv bei "1": Standby-Betrieb aktiv bei "1": Nachtbetrieb aktiv bei "1": Frost-Hitzeschutzbetrieb aktiv bei "1": Regler gesperrt bei "1": Heizen, bei "0": Kühlen bei "1": Regler inaktiv (Totzone) bei "1": Frostalarm (T ≤...
  • Seite 145 Software "RCS 146B11" Funktionsbeschreibung "einzelnen Zustand übertragen": Das 1 Bit Status Objekt "Reglerstatus, ..." beinhaltet die durch den Parameter "Einzel Status" ausgewählte Statusinformation. Bedeutung der Statusmeldungen: "Komfortbetrieb aktiv" -> Ist aktiv, wenn der Betriebsmodus "Komfort " oder eine "Komfortverlängerung" aktiviert ist. "Standby-Betrieb aktiv"...
  • Seite 146 Software "RCS 146B11" Funktionsbeschreibung Hitzeschutz aktiv Hitzeschutz nicht aktiv Regler gesperrt Regler nicht gesperrt (Taupunktbetrieb) Tabelle 11: Bitkodierung des 1 Byte Zusatz-Statustelegramms i Das Zusatz-Status-Objekt wird nach einem Reset nach der Initialisierungsphase aktualisiert. Danach erfolgt die Aktualisierung des Status zyklisch alle 30 Sekunden parallel zur Stellgrößenberechnung des Reglers.
  • Seite 147 Software "RCS 146B11" Funktionsbeschreibung Sobald die Stellgrößenbegrenzung aktiv ist, werden berechnete Stellgrößen gemäß den Grenzwerten aus der ETS begrenzt. Das Verhalten in Bezug auf die minimale oder maximale Stellgröße beschreibt sich dann wie folgt... Minimale Stellgröße: Der Parameter "Minimale Stellgröße" gibt den unteren Stellgrößengrenzwert vor. Die Einstellung kann in 5 %-Schritten im Bereich von 5 % ...
  • Seite 148 Software "RCS 146B11" Funktionsbeschreibung Sonderfall Stellgröße 100% (Clipping-Modus) Wenn die berechnete Stellgröße des Reglers bei einer PI-Regelung die physikalischen Grenzen des Stellglieds überschreitet, die berechnete Stellgröße also größer 100 % ist, wird die Stellgröße auf den maximalen Wert (100 %) gesetzt und dadurch begrenzt. Dieses besondere und notwendige Regelverhalten wird auch "Clipping"...
  • Seite 149 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.8 Lüftersteuerung Betriebsart und Lüfterstufen Die Raumtemperaturregelung kann um eine Lüftersteuerung ergänzt werden. Auf diese Weise ist es möglich, den Lüfter von umluftbetriebenen Heiz- oder Kühlsystemen, wie z. B. Gebläsekonvektoren (FanCoil Units), in Abhängigkeit der im Regler berechneten Stellgröße oder auch durch manuelle Bedienung anzusteuern.
  • Seite 150 Software "RCS 146B11" Funktionsbeschreibung Aufgrund der Trägheit eines Lüftermotors können in der Regel die Lüfterstufen nicht in beliebig kurzen Zeitabständen umgeschaltet werden, die Lüftergeschwindigkeit kann also nicht beliebig schnell variieren. Häufig werden in den technischen Informationen zu einem Gebläsekonvektor Umschaltzeiten spezifiziert, die die Lüftersteuerung bei jeder Lüfterstufenumschaltung einhalten muss.
  • Seite 151 Software "RCS 146B11" Funktionsbeschreibung i Die Objekte der Lüfterstufen werden ausschließlich durch den Regler aktualisiert. Diese Objekte dürfen nicht durch andere Busteilnehmer beschrieben werden. Das Auslesen ist möglich. i Nach einem Gerätereset werden die Lüfterstufenobjekte sowie das Visualisierungs-Objekt aktualisiert und der Zustand auf den Bus ausgesendet. Automatikbetrieb / manueller Betrieb Die Lüftersteuerung unterscheidet den automatischen und den manuellen Betrieb.
  • Seite 152 Software "RCS 146B11" Funktionsbeschreibung i Die im Automatikbetrieb von der Lüftersteuerung ausgewertete Stellgröße kann optional durch die Parameter "Stellgröße ist 0%, bis interne Stellgröße größer ist als" und "Stellgröße ist 100%, sobald interne Stellgröße größer ist als" unten und oben begrenzt werden.
  • Seite 153 Software "RCS 146B11" Funktionsbeschreibung Die Einschaltstufe bleibt für die in der ETS konfigurierte "Wartezeit bei Stufenumschaltung" aktiv. Im Automatikbetrieb schaltet die Steuerung erst dann auf die durch die Stellgröße vorgegebene Lüfterstufe um, wenn die Wartezeit abgelaufen ist. Eine Umschaltung erfolgt nicht, wenn nach Ablauf der Wartezeit die durch die Stellgröße vorgegebene Lüfterstufe der Einschaltstufe entspricht.
  • Seite 154 Software "RCS 146B11" Funktionsbeschreibung i Der Parameter "Anlauf über Stufe" wird in der ETS nicht auf Plausibilität geprüft, wodurch eine implausible Parametrierung möglich ist. Es ist aus diesem Grund darauf zu achten, dass keine höhere Einschaltstufe parametriert wird, als es tatsächlich Lüfterstufen gibt. Die Lüftersteuerung korrigiert eine Fehlparametrierung automatisch, indem sie dann für den Anlauf die Stufe 1 ansteuert, so dass der Lüfter ohne Einschaltstufe normal anläuft.
  • Seite 155 Software "RCS 146B11" Funktionsbeschreibung empfangen wird. Der Lüfter schaltet im Anschluss zunächst stets aus. Im Automatikbetrieb wertet die Steuerung dann die aktive Stellgröße aus und schaltet nach Ablauf der in der ETS konfigurierten Wartezeit auf die erforderliche Lüfterstufe unter Berücksichtigung einer optional parametrierten Einschaltstufe.
  • Seite 156 Software "RCS 146B11" Funktionsbeschreibung Lüfter arbeitet dann in der höchstmöglichen Lüfterstufe und übersteuert den Automatikbetrieb und den manuellen Betrieb. Der Lüfterschutz kann im Anschluss wieder durch den Schaltwert "0" im Kommunikationsobjekt abgeschaltet werden. Die Reaktion des Lüfters beim Abschalten des Lüfterschutzes hängt von der Betriebsart der Lüfterautomatik ab.
  • Seite 157 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.9 Sperrfunktionen des Raumtemperaturreglers In bestimmten Betriebszuständen kann es erforderlich werden, die Raumtemperaturregelung zu deaktivieren. So kann z. B. im Taupunktbetrieb einer Kühlanlage oder bei Wartungsarbeiten des Heiz- oder Kühlsystems die Regelung abgeschaltet werden. Der Parameter "Regler abschalten (Taupunktbetrieb)"...
  • Seite 158 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.2.10 Ventilschutz Um ein Verkalken oder ein Festfahren der angesteuerten Heizkörper- oder Kühlanlagen- Stellventile zu verhindern, kann ein zyklischer Ventilschutz durchgeführt werden. Der Parameter "Ventilschutz" im Parameterknoten "Raumtemperaturregelung -> Regler Funktionalität" aktiviert durch die Einstellung "Ja" den Ventilschutz. Diese Schutzfunktion wird generell nur für nicht aktive Stellgrößenausgänge gestartet, d.
  • Seite 159 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.3 Raumtemperaturregler-Nebenstelle Das Gerät kann zur Einzelraum-Temperaturregelung verwendet werden. In Abhängigkeit der Betriebsart, des aktuellen Temperatur-Sollwerts und der Raumtemperatur können Stellgrößen zur Heizungs- oder Kühlungssteuerung und zur Lüftersteuerung auf den KNX/EIB ausgesendet werden. In der Regel werden diese Stellgrößen dann von einer geeigneten KNX/EIB Aktorik, z. B.
  • Seite 160 Software "RCS 146B11" Funktionsbeschreibung einige Bedienfunktionen stark von der Parametrierung der Reglerhauptstelle abhängen, muss auch die Reglernebenstelle parametriert und somit auf die Funktionen der Reglerhauptstelle abgestimmt werden. Diese Funktionsabstimmung erfolgt durch Parameter im Parameterknoten "Raumtemperaturregelung" (siehe Kapitel 4.2.4.3.3. Anzeigefunktionen). Zusätzlich zur Statzusanzeige auf dem Gerätedisplay kann der Tastsensor an den Status-LED der Wippen oder Tasten den Zustand eines oder mehrerer Raumtemperaturregler anzeigen.
  • Seite 161 Software "RCS 146B11" Funktionsbeschreibung D.Eingang R.Ausgang Anzeige des Symbols Kühlen. Reglernebenstelle Stellgröße Stellgröße Kühlen Kühlen D.Eingang R.Ausgang Anzeige des Symbols Heizen oder Kühlen. Reglernebenstelle Stellgröße Stellgröße Heizen/ Heizen/Kühlen Kühlen D.Eingang R.Ausgang Anzeige der Soll-Temperatur im Display. Reglernebenstelle Soll-Temperatur Soll-Temperatur D.Eingang R.Ausgang Anzeige einer Komfort-Verlängerung im Display.
  • Seite 162 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.3.2 Bedienfunktionen Betriebsmodusumschaltung Die Umschaltung des Regler-Betriebsmodus kann entsprechend dem im KNX-Handbuch definierten Standard-Funktionsblock für Raumtemperaturregler mit zwei 1 Byte Kommunikationsobjekten erfolgen. Dabei wird zwischen der Betriebsmodusumschaltung über das normale und über das Zwangsobjekt unterschieden. Das Objekt "T.Reglernebenstelle Betriebsmodus-Umschaltung"...
  • Seite 163 Software "RCS 146B11" Funktionsbeschreibung müssen das Präsenz-Objekt des Raumtemperaturreglers und die Objekte "Präsenztaste" der Reglernebenstellen-Tastsensoren miteinander verbunden sein und das "Schreiben-Flag" gesetzt haben. Dieses Flag ist in der Voreinstellung an den betroffenen Nebenstellen-Objekten gesetzt. Eine Reaktion auf das Loslassen der Taste kann nicht projektiert werden. Ein langer Tastendruck wird wie ein kurzer ausgewertet und schaltet in den entsprechenden Präsenzzustand, soweit das für den Regler zulässig ist.
  • Seite 164 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.3.3 Anzeigefunktionen Anzeige des Regler-Betriebsmodus Die Reglernebenstelle kann im Display den aktuellen Betriebsmodus des Reglers anzeigen. Wie am Regler selbst erfolgt die Darstellung des Modus durch die Symbole Komfort ó, Standby ô, Nacht õ und Frost-/Hitzeschutz ö. Auch eine Komfortverlängerung óõ / óö kann im Display angezeigt werden.
  • Seite 165 Software "RCS 146B11" Funktionsbeschreibung verbunden werden. Die Stellgrößenformate hängen stark von der Parametrierung der Reglerhauptstelle ab. Damit die Reglernebenstelle in der Lage ist, die Stellgrößentelegramme korrekt auszuwerten, muss auch die Nebenstelle parametriert und somit auf die Funktionen der Reglerhauptstelle abgestimmt werden. Diese Funktionsabstimmung erfolgt durch die folgenden Parameter im Parameterknoten "Raumtemperaturregelung"...
  • Seite 166 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.3.4 Raumtemperaturmessung Die Raumtemperaturmessung durch das Gerät ist unabhängig von der Funktion "Raumtemperaturregelung" oder "Reglernebenstelle" immer aktiv und kann somit autark verwendet werden (z. B. zur einfachen Messung und Anzeige einer Raumtemperatur ohne Regelung). Die Funktionsweise der Raumtemperaturmessung durch den internen oder externen Fühler ist wie im Kapitel "Raumtemperaturregler"...
  • Seite 167 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.3.5 Verhalten nach Geräteneustart Die verschiedenen Anzeige- und Bedienfunktionen der Reglernebenstelle werden wie in den Kapiteln zuvor beschrieben über verschiedene Kommunikationsobjekte gesteuert. Damit bei der Initialisierung der Nebenstelle nach einem Programmiervorgang oder nach Busspannungswiederkehr auch alle Statusinformationen gültig vorliegen, muss eine Regler- Hauptstelle die aktuellen Zustande an die Nebenstellen übermitteln, also die Kommunikationsobjekte aktualisieren.
  • Seite 168 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.4 Szenenfunktion Szenensteuerung Der Tastsensor kann auf zwei Arten im Rahmen einer Szenensteuerung eingesetzt werden… Jede Wippe oder Taste kann als Szenennebenstelle arbeiten. Damit ist es möglich, Szenen, die in anderen Geräten gespeichert sein können, aufzurufen oder zu speichern (siehe Kapitel 4.2.4.1.6.
  • Seite 169 Software "RCS 146B11" Funktionsbeschreibung Der Parameter "Sendeverzögerung" ermöglicht für jeden Szenenaugang eine individuelle Wartezeit. Diese Sendeverzögerung kann in verschiedenen Situationen eingesetzt werden… Wenn die Aktoren, die in eine Szene eingebunden sind, automatisch Statusmeldungen senden, oder wenn mehrere Szenentaster eingesetzt werden, um die Anzahl der Kanäle innerhalb der Szenen zu vergrößern, kann es beim Aufruf einer Szene kurzfristig zu einer hohen Buslast kommen.
  • Seite 170 Software "RCS 146B11" Funktionsbeschreibung Während eines Speichervorgangs liest der Tastsensor die aktuellen Objektwerte der verbundenen Aktoren aus. Dies geschieht mit acht an die Teilnehmer der Szene adressierten Lesetelegramme (ValueRead), auf welche die Teilnehmer als Reaktion ihren Wert zurücksenden (ValueResponse). Die zurückgemeldeten Werte werden vom Tastsensor empfangen und nichtflüchtig in den Speicher der Szene übernommen.
  • Seite 171 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.5 Display Einleitung Das Gerät verfügt an der Vorderseite im oberen Bereich über ein LED-Display (OLED) mit schalt- und dimmbarer Hintergrundbeleuchtung (Bild 50). Das Display besteht im oberen Teil aus einem Grafikbereich mit 132 x 30 Pixeln (40). Dieser Bereich wird auch als "Seite" bezeichnet.
  • Seite 172 Software "RCS 146B11" Funktionsbeschreibung Bild 51: Beispiel für einzeilige Textdarstellung mit Grafiksymbol Bild 52: Beispiel für einzeilige Textdarstellung ohne Grafiksymbol Bild 53: Beispiel für zweizeilige Textdarstellung mit großer Einheit mit Grafiksymbol Bild 54: Beispiel für zweizeilige Textdarstellung mit kleiner Einheit mit Grafiksymbol Bild 55: Beispiel für zweizeilige Textdarstellung mit kleiner Einheit ohne Grafiksymbol Bild 56: Beispiel für dreizeilige Textdarstellung mit Grafiksymbol Art.-Nr.
  • Seite 173 Software "RCS 146B11" Funktionsbeschreibung Bild 57: Beispiel für dreizeilige Textdarstellung ohne Grafiksymbol i Alle Beispiele als Vereinfachung ohne statischen Zeilentext. Anzeigefunktionen Aus der Verwendung der Zeichensätze, also aus der Einstellung, wie viele Zeilen eine Seite hat, leiten sich die Anzeigefunktionen einer Textzeile ab. Bei der einzeiligen Darstellung stehen folgende Anzeigefunktionen zur Verfügung (die Formatierung der Werte ist vordefiniert;...
  • Seite 174 Software "RCS 146B11" Funktionsbeschreibung Wertanzeige DPT 5.xxx (EIS 6) * Wertanzeige DPT 6.xxx (EIS 14 signed) * Wertanzeige DPT 7.xxx (EIS 10 unsigned) * Wertanzeige DPT 8.xxx (EIS 10 signed) * Wertanzeige DPT 9.xxx (EIS 5) * Wertanzeige DPT 12.xxx (EIS 11 unsigned) * Wertanzeige DPT 13.xxx (EIS 11 signed) * Wertanzeige DPT 14.xxx (EIS 9) * Wertanzeige DPT 16.xxx (EIS 15) *...
  • Seite 175 Software "RCS 146B11" Funktionsbeschreibung Bild 58: Vordefinierte Grafiksymbole mit Symbolnummer Lauftexte Das Display des Geräts kann zusammengesetzte Lauftexte in bis zu drei Zeilen anzeigen. Die Texte werden dem Gerät über zwei 14 Byte Kommunikationsobjekte gemäß DPT 16.000 (ASCII) zugeführt. Zur Displayanzeige werden die getrennten Texte dann zu einem Lauftext zusammengesetzt.
  • Seite 176 Software "RCS 146B11" Funktionsbeschreibung kann der Lauftext bis zu 28 ASCII-Zeichen lang sein. Die Verwendung des Ergänzungsobjekts ist optional. i Ein Lauftext kann durch einen statischen Zeilentext (Anzeige linksbündig) ergänzt werden. Hierdurch können Lauftexte für den Anwender des Geräts eindeutig gekennzeichnet werden (z.
  • Seite 177 Software "RCS 146B11" Funktionsbeschreibung wenn nicht mindestens einmal am Tag die interne Uhr über den Bus aktualisiert wurde (Prüfung auf Aktualisierung um 4:00 Uhr nachts). Die Uhrzeit ist in beiden Fällen ungültig, bis das erste oder ein neues Zeittelegramm empfangen wird. Bei ungültiger Uhrzeit und ungültigem Datum kann optional eine automatische Anfrage erfolgen.
  • Seite 178 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.5.2 Symbole im Segmentbereich Die Tabelle 15 verdeutlicht die Bedeutung aller Symbole im unteren Segmentbereich des Gerätedisplays. Die Symbole signalisieren verschiedene Zustände des integrierten Raumtemperaturreglers oder der Reglernebenstelle und der Displaybedienung. Bedeutung mbol ó Betriebsmodus "Komfort" aktiv. ô...
  • Seite 179 Software "RCS 146B11" Funktionsbeschreibung i Die Symbole am unteren Rand des Displays können durch quadratische Piktogrammrahmen umgeben und somit grafisch begrenzt werden. Die Piktogrammrahmen dienen als Platzhalter für nicht leuchtende Symbole. Die Einstellung, ob die Piktogrammrahmen sichtbar sind oder nicht, erfolgt durch den Parameter "Piktogrammrahmen anzeigen"...
  • Seite 180 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.5.3 Info-Modus Das Display kann bei einer Tastenbetätigung Texte zur Beschreibung der mit der Taste verbundenen Funktion und des zu sendenden Wertes darstellen (intelligentes Namensschild). Dabei wird zwischen Eintastbetrieb und Doppeltastbetrieb unterschieden. Im Eintastbetrieb wird bei einer Tastenbetätigung der Info-Text angezeigt und quasi parallel auch die normale Tastenfunktion ausgeführt.
  • Seite 181 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.5.4 Displaysteuerung Helligkeit des LED-Displays Das Gerät verfügt über ein LED-Display (OLED). Jedes Pixel der Displayanzeige besitzt eine eigene Miniatur-LED. Leuchtet diese LED, ist das Pixel im Display sichtbar. Leuchtet die Pixel- LED nicht, bleibt das Display an dieser Stelle dunkel. Textzeichnen und Symbole setzen sich aus mehreren Pixeln zusammen.
  • Seite 182 Software "RCS 146B11" Funktionsbeschreibung i Das Einschalten oder stufenweise Verändern (Richtung heller) der Display-Helligkeit erfolgt sprunghaft. Das Ausschalten der stufenweise Verändern (Richtung dunkler) erfolgt sanft (Soft-AUS mit fest implementierter Dimmzeit). i Während eines ETS-Programmiervorgangs zeigt das Gerät im Display "Download aktiv" an.
  • Seite 183 Software "RCS 146B11" Funktionsbeschreibung Umschaltung durch Tastendruck (höchste Priorität): Zusätzlich oder alternativ zum zyklischen Wechsel kann die Anzeige auch durch einen Tastendruck am Gerät umgesteuert werden. Dazu kann eine Taste auf die Funktion "Seitenwechsel" konfiguriert werden. Diese Konfiguration erfolgt im Parameterblock der jeweiligen Taste (siehe Seite 94).
  • Seite 184 Software "RCS 146B11" Funktionsbeschreibung 4.2.4.6 Auslieferungszustand Auslieferungszustand und nicht lauffähige Applikation Solange das Gerät noch nicht mit Applikationsdaten durch die ETS programmiert wurde, blinkt die Betriebs-LED langsam (ca. 0,75 Hz). Beim Drücken einer beliebigen Taste oder Wippe leuchtet die zugehörige Status-LED kurz auf (Betätigungsanzeige). Dieser Zustand wird erst durch das Programmieren der Applikation beendet.
  • Seite 185 Software "RCS 146B11" Parameter 4.2.5 Parameter 4.2.5.1 Allgemeine Parameter Beschreibung Werte Kommentar h Allgemein Sendeverzögerung Nach einem Gerätereset kann das Gerät nach Reset oder für die Funktion "Reglernebenstelle" Busspannungs- Nein automatisch Telegramme aussenden. wiederkehr Die Reglernebenstelle versucht dann, Werte vom Raumtemperaturregler durch Lesetelegramme anzufragen, um die Objektzustände zu aktualisieren.
  • Seite 186 Software "RCS 146B11" Parameter Bedienung oder einer nicht geladenen Applikation. Ansteuerung der 1 = LED statisch EIN / Sofern die "Funktion der Betriebs-LED" Betriebs-LED über 0 = LED statisch AUS auf "Ansteuerung über Objekt" Objektwert eingestellt ist, kann an dieser Stelle die 1 = LED statisch AUS / Telegrammpolarität des 1 Bit Objektes 0 = LED statisch EIN...
  • Seite 187 Software "RCS 146B11" Parameter Sprachauswahl Deutsch (DE) Dieser Parameter definiert die Englisch (EN) Gerätesprache. Es wird dadurch Spanisch (ES) bestimmt, in welcher Sprache Niederländisch (NL) vordefinierte Texte (z. B. in der zweiten Französisch (FR) Bedienebene oder im Infomodus) im Norwegisch (NO) Display angezeigt werden.
  • Seite 188 Software "RCS 146B11" Parameter Stetigreglers sind der Basis-Sollwert (Komfort-Temperatur) und die Solltemperaturen für Standby- und Nachtmodus für Heizen und Kühlen. Ob diese Temperaturwerte neben der Anzeige auch verändert werden können, legen weitere Parameter im Parameterknoten "Raumtemperaturregelung -> Zweite Bedienebene" fest. Bei der Einstellung "unsichtbar"...
  • Seite 189 Software "RCS 146B11" Parameter Allgemein" auch die Lüftersteuerung als vorhanden konfiguriert ist. Bei der Einstellung "unsichtbar" ist die Lüftersteuerung in der zweiten Bedienebene nicht möglich. Dieser Parameter ist in einer Reglernebenstelle wirkungslos. Erster Menüpunkt in Alarmzentrale Der Menüeintrag, der beim Aufrufen der zweiter Bedienebene Info-Modus zweiten Bedienebene als erster Eintrag...
  • Seite 190 Software "RCS 146B11" Parameter 4.2.5.2 Parameter zur Temperaturmessung Beschreibung Werte Kommentar h Temperaturmessung Temperaturerfassung interner Fühler Dieser Parameter legt fest, welcher Fühler zur Raumtemperaturmessung empfangener herangezogen wird. Temperaturwert Bei der Einstellung "interner Fühler" ermittelt ausschließlich der im Gerät interner Fühler + integrierte Temperaturfühler die empfangener Raumtemperatur.
  • Seite 191 Software "RCS 146B11" Parameter abgefragt. In diesem Fall muss der Fühler selbstständig seinen Temperaturwert aussenden. Senden bei 0 ... 255, 3 Bestimmt die Größe der Wertänderung Raumtemperatur- der Raumtemperatur, wonach die Änderung um aktuellen Werte automatisch über das (0..255) * 0,1 K; 0 = kein Objekt "Ist-Temperatur"...
  • Seite 192 Software "RCS 146B11" Parameter 4.2.5.3 Parameter zum Tastsensor-Funktionsteil 4.2.5.3.1 Tasten-/Wippenfunktion Beschreibung Werte Kommentar hTastsensor -> Tastenkonfiguration Raumcontroller-Modul... Nur Anzeige der am Raumcontroller- Modul vorhanden Tastenpaare. Tastsensor- Erweiterungs-Modul... Typ des kein TSEM Sofern an das Raumcontroller-Modul ein Erweiterungsmoduls 1fach Erweiterungsmodul angeschlossen ist, 2fach muss der Typ des Erweiterungsmoduls 3fach...
  • Seite 193 Software "RCS 146B11" Parameter Tastenpaare des oder vertikal unterteilt werden soll. Auf Raumcontroller-Moduls diese Weise werden die stehen jeweils die Betätigungspunkte der Bedienfläche gleichen Parameter zur festgelegt. Verfügung.) hTastsensor -> Tastenkonfiguration -> Bedienkonzept Erweiterungs-Modul Bedienkonzept der Wippenfunktion Für jede Bedienfläche des Tasten 5 und 6 (Wippe 3) Erweiterungs-Moduls kann unabhängig...
  • Seite 194 Software "RCS 146B11" Parameter Wertgeber 2Byte unterschiedliche Szenennebenstelle Kommunikationsobjekte und Parameter 2-Kanal-Bedienung Die folgenden Parameter sind nur für die Wippen-Funktion "Schalten" gültig... Befehl beim Drücken keine Reaktion Abhängig vom Parameter der Wippe 1.1 "Tastenanordnung" bestimmen diese Parameter die Reaktion, wenn die Wippe oben (oder links) gedrückt oder losgelassen wird.
  • Seite 195 Software "RCS 146B11" Parameter müssen auch die Dimmobjekte miteinander verbunden werden, damit der Tastsensor bei der nächsten Betätigung auch das jeweils passende Telegramm senden kann. Zeit zwischen Schalten 100 … 400 … 50000 Dieser Parameter bestimmt, wie lange und Dimmen Wippe 1.1 die Wippe oben (oder links) betätigt (100 …...
  • Seite 196 Software "RCS 146B11" Parameter das Stoptelegramm in der Regel nicht benötigt. Telegramm- Hier kann die Telegrammwiederholung wiederholung? Nein beim Dimmen aktiviert werden. Der Tastsensor sendet dann beim Gedrückthalten der Taste solange die relativen Dimmtelegramme (in der parametrierten Schrittweite), bis die Taste losgelassen wird.
  • Seite 197 Software "RCS 146B11" Parameter einem Szenenabruf oder beim Speichern einer Szene auf den Bus ausgesendet werden soll. Nur sichtbar bei "Vollflächige Bedienung = freigeschaltet"! Die folgenden Parameter sind nur für die Wippen-Funktion "Jalousie" gültig... Befehl beim Drücken Wippe X.1:AUF / Dieser Parameter bestimmt die der Wippe Wippe X.2: AB...
  • Seite 198 Software "RCS 146B11" Parameter Lamellenverstellzeit unteren (oder rechten) Taste der Wippe Wippe 1.2 beendet werden kann (STEP). Diese (0 … 3000 x 100 ms) Funktion dient zur Lamellenverstellung einer Jalousie. Dieser Parameter ist nicht sichtbar bei "Bedienkonzept = Kurz – Lang"! Vollflächige Bedienung freigeschaltet Wenn die vollflächige Bedienung...
  • Seite 199 Software "RCS 146B11" Parameter Möglichkeit zu wählen, ob die zu Wippe X.1: 0 … 255 / sendenden Werte als Ganzzahlen von 0 Wippe X.2: 0 … 255 bis 255 oder als Prozentangaben von 0 % bis 100 % zu verstehen sind. Wippe X.1: 0 …...
  • Seite 200 Software "RCS 146B11" Parameter Startwert bei wie parametrierter Wert Die Wertverstellung kann mit Wertverstellung unterschiedlichen Ausgangswerten wie Wert nach der letzten starten. Verstellung Bei der Einstellung "wie parametrierter Wert" startet der Tastsensor bei jeder wie Wert aus langen Bedienung immer wieder bei Kommunikationsobjekt dem durch die ETS programmierten Wert.
  • Seite 201 Software "RCS 146B11" Parameter (255 oder 100 %) überschreitet, passt er die Schrittweite für den letzten Schritt automatisch an. Dieser Parameter ist nur sichtbar bei "Wertverstellung über langen Tastendruck = freigeschaltet"! Wertverstellung mit Falls die Wertverstellung ohne Überlauf Überlauf erfolgen soll (Einstellung "Nein") und der Nein Tastsensor bei der Wertverstellung die untere Grenze des Verstellbereiches (0...
  • Seite 202 Software "RCS 146B11" Parameter Parameter den Objektwert, wenn die Wippe oben (oder links) betätigt wird. Nur sichtbar bei "Funktionsweise = Temperaturwertgeber"! Helligkeitswert 0, 50, … 300 … 1450, Abhängig vom Parameter Wippe 1.2 1500 Lux "Tastenanordnung" bestimmt dieser Parameter den Objektwert, wenn die Wippe unten (oder rechts) betätigt wird.
  • Seite 203 Software "RCS 146B11" Parameter anderes Gerät mit dieser Gruppenadresse als letztes ausgesendet hat. Diese Einstellung ist nur auswählbar bei "Funktionsweise = Wertgeber (0…65535)! Richtung der aufwärts Der Tastsensor kann bei einer langen Wertverstellung Bedienung die Werte entweder immer in abwärts der gleichen Richtung verstellen, oder er speichert die Richtung der letzten umschalten (alternierend)
  • Seite 204 Software "RCS 146B11" Parameter (0 °C, 0 Lux, 0) oder die obere Grenze (+ 40 °C, 1500 Lux, 65535) erreicht, beendet er die Wertverstellung automatisch. Falls die Wertverstellung mit Überlauf erfolgen soll (Einstellung "Ja") und der Tastsensor die untere oder die obere Bereichsgrenze erreicht, sendet er den Wert dieser Bereichsgrenze und fügt dann eine Pause, deren Dauer zwei...
  • Seite 205 Software "RCS 146B11" Parameter Szenennummer 1...8 An dieser Stelle wird die Nummer der (1 … 8) internen Szene definiert, die bei einem Wippe 1.1 Tastendruck oben (oder links) aufgerufen oder abgespeichert wird. Szenennummer 1...8 An dieser Stelle wird die Nummer der (1 …...
  • Seite 206 Software "RCS 146B11" Parameter Wert der Taste für 0...255 Dieser Parameter bestimmt den Kanal 1 (2) Objektwert, der auf den Bus Wippe 1.1 (0...255) ausgesendet wird, wenn die Wippe oben (oder links) gedrückt wird. Nur sichtbar bei "Funktion Kanal 1 (2) = Wertgeber 0…255 (1 Byte)"! Wert der Taste für 0...255...
  • Seite 207 Software "RCS 146B11" Parameter Zeit zwischen Kanal 1 In Abhängigkeit des gewählten und Kanal 2 Bedienkonzepts bestimmt dieser Wippe 1.2 Parameter, wann der Taster das (1 … 255 x 100 ms) Telegramm für den Kanal 1 und das Telegramm für den Kanal 2 aussendet, wenn die Wippe unten (oder rechts) gedrückt wird.
  • Seite 208 Software "RCS 146B11" Parameter h Tastsensor -> Tastenkonfiguration -> Bedienkonzept Grund-Modul -> Taste 1 (Nur bei "Bedienkonzept der Tasten 1 und 2 = Tastenfunktion"!) Funktion keine Funktion Hier wird die Grundfunktion der Taste Schalten festgelegt. Dimmen Abhängig von dieser Einstellung zeigt Jalousie die ETS für diese Taste unterschiedliche Wertgeber 1Byte...
  • Seite 209 Software "RCS 146B11" Parameter Bei aktivierten erweiterten Parametern… Heller dimmen um 1,5 % Mit diesem Parameter wird der relative Dimmschritt beim heller Dimmen eingestellt. Bei jedem Tastendruck wird 12,5 % maximal mit der parametrierten 25 % Schrittweite gedimmt. 50 % Besonders bei einer kleinen 100 % Dimmschritten ist es empfehlenswert,...
  • Seite 210 Software "RCS 146B11" Parameter Die folgenden Parameter sind nur für die Tasten-Funktion "Jalousie" gültig... Befehl beim Drücken Dieser Parameter bestimmt die der Taste Bewegungsrichtung des Antriebs bei einer Tastenbetätigung. Bei der Einstellung "UM" wechselt die Richtung bei jedem Langzeitbefehl. Wenn mehrere Taster den gleichen Antrieb steuern sollen, müssen die Langzeitobjekte der Taster miteinander...
  • Seite 211 Software "RCS 146B11" Parameter … 0…255"! Wert (0 … 100 %) 0...100 Dieser Parameter bestimmt den Objektwert, wenn die Taste gedrückt wird. Nur sichtbar bei "Funktionsweise = … 0…100 %"! Wertverstellung über freigeschaltet Wenn die Wertverstellung über einen langen Tastendruck langen Tastendruck freigeschaltet ist, gesperrt zeigt die ETS weitere Parameter an.
  • Seite 212 Software "RCS 146B11" Parameter unterschreitet oder die obere Grenze (255 oder 100 %) überschreitet, passt er die Schrittweite für den letzten Schritt automatisch an. Nur sichtbar bei "Wertverstellung über langen Tastendruck = freigeschaltet"! Zeit zwischen zwei 0,5 s Bei einer Wertverstellung berechnet der Telegrammen Tastsensor den neuen Telegrammwert aus dem vorherigen Wert und der...
  • Seite 213 Software "RCS 146B11" Parameter Helligkeitswert 0, 50, … 300 … 1450, 1500 Dieser Parameter bestimmt den Objektwert, wenn Taste gedrückt wird. Nur sichtbar bei "Funktionsweise = Helligkeitswertgeber"! Wert (0 … 65535) 0 … 65535 Dieser Parameter bestimmt den Objektwert, wenn Taste gedrückt wird. Nur sichtbar bei "Funktionsweise = Wertgeber (0 …...
  • Seite 214 Software "RCS 146B11" Parameter Schrittweite 1 °C Bei Temperaturwerten ist die Schrittweite der Verstellung fest auf 1 °C eingestellt. Nur sichtbar bei "Funktionsweise = Temperaturwertgeber" und "Wertverstellung über langen Tastendruck = freigeschaltet"! Schrittweite 50 Lux Bei Helligkeitswerten ist die Schrittweite der Verstellung fest auf 50 Lux eingestellt.
  • Seite 215 Software "RCS 146B11" Parameter Die folgenden Parameter sind nur für die Tasten-Funktion "Szenennebenstelle" gültig... Funktionsweise Szenennebenstelle ohne Hier wird die Funktionsweise der Speicherfunktion Nebenstelle eingestellt. Wenn der Tastsensor als Szenennebenstelle mit Szenennebenstelle eingesetzt wird, Speicherfunktion können die Szenen entweder in einem oder mehreren anderen KNX/EIB Abruf interner Szene ohne Geräten abgelegt sein...
  • Seite 216 Software "RCS 146B11" Parameter Wertgeber 0 … 100 % (2) dargestellt werden. (1 Byte) Temperaturwertgeber (2 Byte) Befehl der Taste für Dieser Parameter bestimmt den Kanal 1 (2) Objektwert, der auf den Bus ausgesendet wird, wenn die Taste gedrückt wird. Nur sichtbar bei "Funktion Kanal 1 (2) = Schalten (1 Bit)"! Wert der Taste für 0...255...
  • Seite 217 Software "RCS 146B11" Parameter Betriebsmodus beim Komfort-Betrieb Falls die Reglernebenstelle die Drücken der Taste Betriebsart des Raumtemperaturreglers Standby-Betrieb mit normaler Priorität umschalten soll, kann die Nebenstelle entweder bei einer Nacht-Betrieb Betätigung eine definierte Betriebsart einschalten, oder sie kann zwischen Frost-/Hitzeschutzbetrieb verschiedenen Betriebsarten wechseln.
  • Seite 218 Software "RCS 146B11" Parameter neuer Programmierung den aktuellen Zustand der Nebenstellenobjekte abfragen (Parameter "Wertanforderung der Reglernebenstelle?" unter "Raumtemperaturregelung" einstellen auf "Ja"). Bei Funktionsweise "Sollwertverschiebung"- Sollwertverschiebung Sollwert (Stufenwert) Hier wird die Richtung der beim Drücken der Taste verringern Sollwertverschiebung an der Nebenstelle festgelegt.
  • Seite 219 Software "RCS 146B11" Parameter Steuerung aktiv, so schaltet die Steuerung verzögerungsfrei in die nächst höhere Lüfterstufe um. Befindet sich der Lüfter in der höchsten Stufe, wird bei einem Tastendruck zurück auf die Stufe AUS geschaltet. Von dort aus bewirkt jede weitere Tastenbetätigung wieder eine Erhöhung der Lüfterstufe.
  • Seite 220 Software "RCS 146B11" Parameter Zeit für den zyklischen Wechsel abgelaufen ist. Die folgenden Parameter sind nur für die Tasten-Funktion "Reglerbetriebsmodus" gültig... Funktion der Taste keine Funktion Die Tastenfunktion "Reglerbetriebsmodus" kann zur Betriebsmodus- Ansteuerung des internen umschaltung Raumtemperaturreglers verwendet werden. Wenn diese Tastenfunktion Präsenztaste verwendet wird, kann der Betriebsmodus bei Tastendruck...
  • Seite 221 Software "RCS 146B11" Parameter Die folgenden Parameter sind nur für die Tasten-Funktion "Sollwertverschiebung" gültig... Tastenbetätigung keine Funktion Die Tastenfunktion "Sollwertverschiebung" kann zur Sollwert verringern Ansteuerung des internen Raumtemperaturreglers verwendet Sollwert erhöhen werden. Wenn diese Tastenfunktion verwendet wird, kann der Basis- Temperatursollwert des Reglers bei Tastendruck in positive Richtung (Einstellung "Sollwert erhöhen") oder in...
  • Seite 222 Software "RCS 146B11" Parameter 4.2.5.3.2 Status-LED Beschreibung Werte Kommentar Die folgenden Parameter sind für die Status-LED der Tasten oder Wippen gültig... Funktion der Status- immer AUS Unabhängig von der Tasten- oder Wippenfunktion ist die Status-LED dauerhaft ausgeschaltet. (Bei der Wippenfunktion ist der Parameter für die linke und rechte Status- LED jeweils separat...
  • Seite 223 Software "RCS 146B11" Parameter Ansteuerung über Die Status-LED signalisiert den Zustand separates LED-Objekt des eigenen, separaten 1 Bit LED- Objektes. Durch diese Einstellung wird der zusätzliche Parameter "Ansteuerung der Status-LED über Objektwert" eingeblendet. Anzeige Tastenfunktion Die Status-LED zeigt den Zustand der aktiv Präsenztaste bei einer Reglernebenstellenbedienung an.
  • Seite 224 Software "RCS 146B11" Parameter (-128...127) empfangen wird. Durch diese Einstellung wird der zusätzliche Parameter "Status-LED EIN bei" eingeblendet. Die Voreinstellung des Parameters "Funktion der Status-LED" ist abhängig von der konfigurierten Tasten- oder Wippenfunktion. Bei Funktion der Status LED = "Anzeige über separates LED- Objekt"...
  • Seite 225 Software "RCS 146B11" Parameter Vergleichswert gleich empfangenem Wert Vergleichswert 0 ... 255 An dieser Stelle wird der Vergleichswert (0 … 255) parametriert, mit dem der Wert des Objekts "Status-LED" verglichen wird. Bei Funktion der Status LED = "Vergleicher mit Vorzeichen"... Status-LED EIN bei Vergleichswert größer als Die Status-LED zeigt an, ob der...
  • Seite 226 Software "RCS 146B11" Parameter 4.2.5.3.3 Info-Modus Beschreibung Werte Kommentar Die folgenden Parameter sind für den Info-Modus der Tasten oder Wippen gültig... Infotext Zeile 2 Infotext Z2 T1 Der hier eingetragene Text erscheint im Display bei einer Betätigung der Wippe oder Taste in der zweiten Textzeile, sofern der Info-Modus aktiviert ist.
  • Seite 227 Software "RCS 146B11" Parameter Wippenfunktion sichtbar und definiert in Abhängigkeit der Tastenanordnung das Verhalten des Infotextes bei einer Wippenbetätigung oben oder links. Infotext Zeile 3 Infotext Z3 O/L Der hier eingetragene Text erscheint im Oben/Links Display bei einer Betätigung der Wippe in der dritten Textzeile, sofern der Info- Modus aktiviert ist und ein freier Infotext angezeigt werden soll.
  • Seite 228 Software "RCS 146B11" Parameter 4.2.5.3.4 Sperrfunktion Beschreibung Werte Kommentar h Tastsensor -> Sperren Sperrfunktion? An dieser Stelle kann die Sperrfunktion des Tastsenors zentral freigegeben Nein werden. Bei "Ja" zeigt die ETS weitere Kommunikationsobjekte und weitere Parameter an. Polarität des sperren = 1 / Der Parameter legt fest, bei welchem Sperrobjekts freigeben = 0...
  • Seite 229 Software "RCS 146B11" Parameter Taste >>X<< Taste 1 Wenn der Tastsensor zu Beginn der … Sperrung die Funktion einer bestimmten Taste 12 Taste ausführen soll, wird diese Taste hier ausgewählt. Nur sichtbar bei "Reaktion des Tastsensors zu Beginn der Sperrung = Reaktion wie Taste >>X<<...
  • Seite 230 Software "RCS 146B11" Parameter aktiver Sperrung = alle Tasten verhalten sich wie" oder "Verhalten während aktiver Sperrung = einzelne Tasten verhalten sich wie"! Reaktion des keine Reaktion Neben der Sperrung der Wippen- oder Tastsensors am Ende Tastenfunktionen kann der Tastsensor der Sperrung Reaktion wie Taste >>Y<<...
  • Seite 231 Software "RCS 146B11" Parameter h Tastsensor -> Sperren -> Sperren - Tastenauswahl (Nur sichtbar bei "Verhalten während aktiver Sperrung = einzelne Tasten keine Funktion" oder "Verhalten während aktiver Sperrung = einzelne Tasten verhalten sich wie"!) Taste 1 ? Für jede Taste kann separat festgelegt …...
  • Seite 232 Software "RCS 146B11" Parameter 4.2.5.3.5 Alarmmeldungen Beschreibung Werte Kommentar h Tastsensor -> Alarmmeldungen Anzeige-Alarmmeldung aktiviert An dieser Stelle kann die Anzeige- Alarmmeldung freigeschaltet werden. deaktiviert Wenn die Alarmmeldung freigeschaltet ist, zeigt die ETS weitere Parameter und bis zu zwei weitere Kommunikationsobjekte an.
  • Seite 233 Software "RCS 146B11" Parameter "Alarmmeldung" anderer Tastsensoren geschickt werden, um dort den Alarmstatus ebenfalls zurückzusetzen (Polarität des Quittierungsobjekts beachten!). Alarmmeldung AUS-Telegramm Dieser Parameter stellt die Polarität des quittieren durch EIN-Telegramm Objekts "Quittierung Alarmmeldung" ein. Die Voreinstellung dieses Parameters ist abhängig von der eingestellten Polarität des Alarmmelde-Objektes.
  • Seite 234 Software "RCS 146B11" Parameter 4.2.5.4 Parameter zum Regler-Funktionsteil 4.2.5.4.1 Raumtemperaturregelung Beschreibung Werte Kommentar h Raumtemperaturregelung Raumtemperaturregler- Der im Gerät integrierte Funktionsblock Funktion des Reglers kann entweder als Reglerhauptstelle oder alternativ als Reglernebenstelle arbeiten. Die Einstellung dieses Parameters beeinflusst wesentlich die Funktionsweise und die weiteren Parameter und Objekte, die in der ETS angezeigt werden.
  • Seite 235 Software "RCS 146B11" Parameter Reglerbetriebsart Heizen Die Reglernebenstelle besitzt neben der Kühlen Bedienfunktion auch eine Heizen und Kühlen Anzeigefunktion. Im Display des Gerätes lassen sich, wie auch an der Reglerhauptstelle, verschiedene Statusinformationen der Temperaturregelung darstellen. Da die angezeigten Zustände und Informationen und auch einige Bedienfunktionen stark von der Parametrierung der Reglerhauptstelle...
  • Seite 236 Software "RCS 146B11" Parameter Schrittweite der 4- 1,5 K stufigen 2,0 K Sollwertverschiebung Statusmeldung kein Status Reglernebenstelle KNX-konform Regler allgemein Art.-Nr. RCD .. 4092M Seite 236 von 282...
  • Seite 237 Software "RCS 146B11" Parameter 4.2.5.4.2 Regler Allgemein Beschreibung Werte Kommentar h Raumtemperaturregelung -> Regler Allgemein Reglerbetriebsart Heizen Der Raumtemperaturregler unterscheidet im Wesentlichen zwei Kühlen Betriebsarten. Die Betriebsarten legen fest, ob der Regler durch seine Heizen und Kühlen Stellgröße Heizanlagen (Einzelbetriebsart "Heizen") oder Grund- und Zusatzheizen Kühlsysteme (Einzelbetriebsart "Kühlen") ansteuern soll.
  • Seite 238 Software "RCS 146B11" Parameter Grundkühlen Raumtemperaturregelung kann gewählt werden, ob der Lüfter beim Heizen und/ Zusatzkühlen oder beim Kühlen aktiviert wird. Bei zweistufiger Raumtemperaturregelung Grundheizen- und Kühlen kann sich darüber hinaus die Lüftersteuerung beim Heizen und beim Grundheizen und Kühlen auf die Grundstufe oder auf die Zusatzkühlen Zusatzstufe beziehen.
  • Seite 239 Software "RCS 146B11" Parameter Proportionalbereich 10...50...127 Separate Einstellung des Heizen Regelparameters "Proportionalbereich". (10 ... 127) * 0,1 K Dieser Parameter ist nur sichtbar bei "Art der Heizung = über Regelparameter" und bei der Heizregelungsart "PI-Regelung". Nachstellzeit Heizen 0...50...255 Separate Einstellung des (0 ...
  • Seite 240 Software "RCS 146B11" Parameter Nachstellzeit Kühlen 0...150...255 Separate Einstellung des (0 ... 255) * 1 min; 0 = Regelparameters "Nachstellzeit". inaktiv Dieser Parameter ist nur sichtbar bei "Art der Kühlung = über Regelparameter" und bei der Kühlregelungsart "PI-Regelung". Obere Hysterese des 5...127 Definition der oberen Hysterese 2-Punkt-Reglers Kühlen...
  • Seite 241 Software "RCS 146B11" Parameter Hitzeschutz schaltet. über Fensterstatus Bei "Frostschutz-Automatikbetrieb": Die Frostschutz-Automatik ist aktiviert. Dadurch kann die Umschaltung in den Frostschutz automatisch in Abhängigkeit der Raumtemperatur erfolgen. Bei "über Fensterstatus": Die Umschaltung in den Frost-/Hitzeschutz erfolgt über das Objekt "Fensterstatus". Frostschutz-Automatik Dieser Parameter legt die Temperatursenkung...
  • Seite 242 Software "RCS 146B11" Parameter 4.2.5.4.3 Lüftersteuerung Beschreibung Werte Kommentar h Raumtemperaturregelung -> Regler Allgemein -> Lüftersteuerung Anzahl der Lüfterstufen Keine Lüfterstufen Die Lüftersteuerung des 1 Lüfterstufe Raumtemperaturreglers unterstützt bis 2 Lüfterstufen zu 8 Lüfterstufenausgänge, wobei die 3 Lüfterstufen tatsächlich genutzte Anzahl der Stufen 4 Lüfterstufen (1...8) durch diesen Parameter 5 Lüfterstufen...
  • Seite 243 Software "RCS 146B11" Parameter Schwellwert Lüfter Stufe 0...100 5 -> Stufe 6, * 1 % Schwellwert Lüfter Stufe 0...100 6 -> Stufe 7, * 1 % Schwellwert Lüfter Stufe 0...100 7 -> Stufe 8, * 1 % Hysterese zwischen 1...3...50 Wenn die Stellgröße der Schwellwerten, Raumtemperaturregelung den...
  • Seite 244 Software "RCS 146B11" Parameter Lüfterstufe 5 Betrieb angesteuert und umgeschaltet Lüfterstufe 6 werden. Der Lüfter verharrt im Lüfterstufe 7 zwangsgestellten Zustand bis die Lüfterstufe 8 Zwangsstellung über den Bus wieder Lüfterstufe AUS aufgehoben wird. Somit lässt sich der Lüfter beispielsweise zu Servicezwecken in einen verriegelten und kontrollierten Zustand bringen.
  • Seite 245 Software "RCS 146B11" Parameter Lüfternachlaufzeit ausgeschaltet wird, läuft er noch für die Kühlen, an dieser Stelle parametrierte Zeit nach, *0,1s, 0=inaktiv sofern ein Faktor größer "0" eingestellt ist. Dieser Parameter ist wirksam für die Reglerbetriebsart "Kühlen" (ggf. in Grund- und Zusatzstufe). Lüfterschutz Mit der Lüfterschutzfunktion kann der Nein...
  • Seite 246 Software "RCS 146B11" Parameter Stellgröße ist 100%, Die im Automatikbetrieb von der sobald interne Lüftersteuerung ausgewertete Stellgröße größer ist Stellgröße kann optional durch diesen als, Parameter im oberen Stellgrößenbereich begrenzt werden. Offset Stellgröße, 0... 100 Die im Automatikbetrieb von der Lüftersteuerung ausgewertete Stellgröße kann optional durch den an dieser Stelle parametrierten statischen...
  • Seite 247 Software "RCS 146B11" Parameter 4.2.5.4.4 Stellgrößen- und Statusausgabe Beschreibung Werte Kommentar h Raumtemperaturregelung -> Regler Allgemein -> Stellgrößen- und Status-Ausgabe Automatisches Senden 0...3...100 Dieser Parameter bestimmt die Größe bei Änderung um der Stellgrößenänderung, wonach (0...100) * 1 %; stetige Stellgrößentelegramme 0 = inaktiv automatisch über die Stellgrößenobjekte ausgesendet werden.
  • Seite 248 Software "RCS 146B11" Parameter konfiguriert sind. Ausgabe der Stellgröße Invertiert (bestromt An dieser Stelle wird festgelegt, ob das Kühlen bedeutet geschlossen) Stellgrößentelegramm für Kühlen normal oder invertiert ausgegeben werden soll. Normal (bestromt Dieser Parameter ist nur sichtbar, wenn bedeutet geöffnet) die Betriebsart "Kühlen"...
  • Seite 249 Software "RCS 146B11" Parameter nach einem Geräte-Reset nicht automatisch die Stellgrößenbegrenzung aktiviert. Es muss erst ein "1"- Telegramm über das Objekt "Stellgrößenbegrenzung" empfangen werden, so dass die Begrenzung aktiviert wird. Bei der Einstellung "aktiviert" schaltet der Regler nach einem Geräte-Reset automatisch die Stellgrößenbegrenzung aktiv.
  • Seite 250 Software "RCS 146B11" Parameter Grund- und eingestellte maximale Stellgrößenwert Zusatzstufe) nicht überschritten. Sollten der Regler größere Stellgrößen berechnen, stellt er die konfigurierte maximale Stellgröße ein. Meldung Heizen In Abhängigkeit der eingestellten Nein Betriebsart kann über ein separates Objekt signalisiert werden, ob vom Regler momentan Heizenergie angefordert und somit aktiv geheizt wird.
  • Seite 251 Software "RCS 146B11" Parameter Bei einer PI-Regelung kann die Stellgröße den Wert "100 %" erreichen, wenn die Abweichung der Raumtemperatur zur Solltemperatur groß ist oder der Regler eine lange Zeit benötigt, um mit der zugeführten Heiz- oder Kühlenergie auf den Sollwert einzuregeln.
  • Seite 252 Software "RCS 146B11" Parameter 4.2.5.4.5 Sollwerte Beschreibung Werte Kommentar h Raumtemperaturregelung -> Regler Allgemein -> Sollwerte Sollwerte im Gerät nach Die bei der Inbetriebnahme durch die ETS- Nein ETS in den Raumtemperaturregler Programmiervorgang einprogrammierten Temperatursollwerte überschreiben? können im Betrieb des Gerätes über Kommunikationsobjekte verändert werden.
  • Seite 253 Software "RCS 146B11" Parameter verschieben. Ob eine Basis- Sollwertverschiebung nur auf den momentan aktivierten Betriebsmodus wirkt oder auf alle anderen Solltemperaturen der übrigen Betriebsmodi einen Einfluss ausübt, wird durch diesen Parameter vorgegeben. Bei der Einstellung "Ja" wirkt die vorgenommene Verschiebung des Basis-Sollwerts generell auf alle Betriebsmodi.
  • Seite 254 Software "RCS 146B11" Parameter verwendete Permanentspeicher nur für weniger häufige Speicherschreibzugriffe ausgelegt ist. Bei "Nein": Die durch das Objekt empfangenen Sollwerte bleiben nur temporär aktiv. Bei Busspannungsausfall, nach einer Umschaltung des Betriebsmodus (z. B. Komfort nach Standby oder auch Komfort nach Komfort) oder nach einer Umschaltung der Betriebsart (z.
  • Seite 255 Software "RCS 146B11" Parameter Solltemperatur Komfort- und Nachtbetrieb unabhängig Betrieb (Heizen) voneinander. Je Betriebsmodus und (7,0 °C...40,0 °C) * 1°C Betriebsart können in der ETS verschiedene Temperaturwerte im Bereich +7,0 °C bis +40,0 °C angegeben werden. Das ETS PlugIn validiert die Temperaturwerte nicht. So ist es beispielsweise möglich, kleinere Solltemperaturen für den Kühlbetrieb zu wählen als für den Heizbetrieb oder...
  • Seite 256 Software "RCS 146B11" Parameter mit Zusatzstufen) sichtbar. Totzonenposition Symmetrisch Die Komfort-Solltemperaturen für die Asymmetrisch Betriebsart "Heizen und Kühlen" leiten sich bei relativer Sollwertvorgabe aus dem Basis-Sollwert unter Berücksichtigung der eingestellten Totzone ab. Die Totzone (Temperaturzone, in der weder geheizt noch gekühlt wird) ist die Differenz zwischen den Komfort- Solltemperaturen.
  • Seite 257 Software "RCS 146B11" Parameter Der Parameter ist nur im zweistufigen Regelbetrieb sichtbar. Senden bei 0...1...255 Bestimmt die Größe der Wertänderung Solltemperatur- vom Sollwert, wonach der aktuelle Wert Änderung um automatisch über das Objekt "Soll- (0...255) * 0,1 K; Temperatur" auf den Bus gesendet wird. 0 = inaktiv Bei der Einstellung "0"...
  • Seite 258 Software "RCS 146B11" Parameter Nacht-Betrieb Heizen abgesenkt. (-128...0) * 0,1 K Der Parameter ist nur in der Betriebsart "Heizen" oder "Heizen und Kühlen" (ggf. mit Zusatzstufen) und nur bei relativer Sollwertvorgabe sichtbar. Anheben der 0...20...127 Um diesen Wert wird die Standby- Solltemperatur im Solltemperatur für Kühlen gegenüber Standby-Betrieb Kühlen...
  • Seite 259 Software "RCS 146B11" Parameter Sie gilt nur solange, wie die Außentemperatur 32 °C überschreitet. Einstellung "nur max. Solltemperatur": Bei dieser Einstellung werden im Kühlbetrieb keine Solltemperaturen bezogen auf Komfort-, Standby- und Nachtbetrieb zugelassen, die größer als der in der ETS konfigurierte maximale Sollwert sind.
  • Seite 260 Software "RCS 146B11" Parameter Differenz zur 1 K...6 K...15 K Dieser Parameter definiert die maximale Außentemperatur im Differenz zwischen der Solltemperatur Kühlbetrieb im Komfortbetrieb und der Außentemperatur bei aktiver Solltemperaturbegrenzung. Dieser Parameter ist nur bei freigegebener Solltemperaturüberwachung sichtbar. Dann jedoch nur, wenn der Parameter "Begrenzung der Solltemperatur im Kühlbetrieb"...
  • Seite 261 Software "RCS 146B11" Parameter Heizen und Kühlen = automatisch". Zyklisches Senden 0...255 Dieser Parameter legt fest, ob der Heizen/Kühlen- aktuelle Objektstatus des Objekts Umschaltung "Heizen / Kühlen Umschaltung" bei (0...255) * 1 min; automatischer Umschaltung zyklisch auf 0 = inaktiv den Bus ausgegeben werden soll.
  • Seite 262 Software "RCS 146B11" Parameter 4.2.5.4.6 Regler Funktionalität Beschreibung Werte Kommentar h Raumtemperaturregelung -> Regler Funktionalität Anwesenheitserfassung Präsenztaste Bei der Einstellung "Präsenztaste" Präsenzmelder erfolgt die Anwesenheitserfassung durch eine Taste am Gerät oder über das Präsenzobjekt (z. B. durch andere Tastsensoren). Bei Betätigung der Präsenztaste wird die Komfortverlängerung aktiviert.
  • Seite 263 Software "RCS 146B11" Parameter vergangenen 24 Stunden keine Heiz- oder Kühlenergie angefordert haben. Für diese Ausgänge stellt der Regler zyklisch einmal am Tag für eine Dauer von ca. 5 Minuten die Stellgröße auf den Maximalwert. Temperaturbegrenzung nicht vorhanden Zum Schutz einer Fußbodenheizanlage Fußbodenheizung vorhanden kann die Temperaturbegrenzung im...
  • Seite 264 Software "RCS 146B11" Parameter 4.2.5.4.7 Zweite Bedienebene Beschreibung Werte Kommentar h Raumtemperaturregelung -> Zweite Bedienebene Änderung gesperrt An dieser Stelle wird festgelegt, ob im Solltemperatur freigegeben Menü der zweiten Bedienebene die Komfortbetrieb Basistemperatur änderbar ist (Einstellung "freigegeben"). Bei "gesperrt" wird die Basistemperatur lediglich angezeigt ohne verändern werden zu können.
  • Seite 265 Software "RCS 146B11" Parameter Bedienebene (Menü "Stetigregler") abhängig ist von der Parametereinstellung im Bereich "Allgemein -> Zweite Bedienebene"! Änderung gesperrt An dieser Stelle wird festgelegt, ob im Solltemperatur freigegeben Menü der zweiten Bedienebene die Soll- Nachtbetrieb (Kühlen) Temperatur des Betriebsmodus "Nacht" für den Kühlbetrieb änderbar ist (Einstellung "freigegeben").
  • Seite 266 Software "RCS 146B11" Parameter 4.2.5.5 Parameter zum Display Beschreibung Werte Kommentar h Display Maximale Stufe 1 (60 %) Dieser Parameter definiert die Helligkeit Displayhelligkeit Stufe 2 (80 %) des LED-Displays für den Zustand "EIN" Stufe 3 (100 %) in 3 Stufen. Im Zustand "AUS" wird stets die Minimalhelligkeit (5 %) eingestellt.
  • Seite 267 Software "RCS 146B11" Parameter automatisch eingeschaltet und nach Ablauf der in der ETS konfigurierten Abschaltzeit nur dann wieder auf Minimalhelligkeit zurück geschaltet, wenn die Beleuchtung über das enstprechende Kommunikationsobjekt ausgeschaltet sein soll (Objektwert "AUS" oder "0"). Darüber hinaus kann die Beleuchtung unabhängig von einer Betätigung am Gerät auch über die Kommunikationsobjekte geschaltet oder gedimmt werden.
  • Seite 268 Software "RCS 146B11" Parameter Sprung zu der in der ETS parametrierten Seite, sobald im Betrieb der Schaltwert "1" empfangen wird. Wenn das Objekt "variabler Seitenaufruf " genutzt wird, kann mit einem Wert von "1" ... "4" jede definierte Seite aufgerufen werden. Falls die aufgerufene Seite nicht projektiert ist oder ein Wert größer "4"...
  • Seite 269 Software "RCS 146B11" Parameter angezeigt werden (Einstellung "Nein"), sind nur die jeweils aktiven Symbole im Display sichtbar. Bei angezeigten Piktogrammrahmen (Einstellung "Ja"), sind die Rahmen stets sichtbar und die jeweils aktiven Symbole leuchten innerhalb der zugehörigen Rahmen auf. h Display -> Seite 1 Seite 1 im zyklischen Nein Dieser Parameter bestimmt, ob die Seite...
  • Seite 270 Software "RCS 146B11" Parameter "1 = Zeige Symbol Nr. 1", "2 = Zeige Symbol Nr. 2" ... "255 = Zeige Symbol Nr. 255". Wenn das Objekt einen Wert empfängt, zu dem kein Symbol existiert, wird der empfangene Wert ignoriert. Nummer des 0...30 Definition der Symbolnummer für das anzuzeigenden...
  • Seite 271 Software "RCS 146B11" Parameter hat, leiten sich die Anzeigefunktionen einer Textzeile ab. Bei der einzeiligen Darstellung stehen für die Zeile 1 folgende Anzeigefunktionen zur Verfügung... h Display -> Seite 1 -> Zeile 1 Zeilenanzeige Uhrzeit Dieser Parameter ermöglicht die Auswahl der anzuzeigenden Uhrzeit und Wochentag Informationen für eine einzeilige Textdarstellung.
  • Seite 272 Software "RCS 146B11" Parameter Uhrzeit + externe Temperatur Wertanzeige fix DPT 5.xxx (EIS 6) Wertanzeige DPT 9.xxx (EIS 5) Wertanzeige DPT 14.xxx (EIS 9) Einheitentext Text-Eingabefeld Bei einer Wertanzeige kann der (max. 10 Zeichen), angezeigte Wert um eine Einheit keine Voreinstellung ergänzt werden.
  • Seite 273 Software "RCS 146B11" Parameter Vorzeichen Nein Bei einer Wertanzeige im DPT 9.xxx oder 14.xxx kann der empfangene Wert angepasst werden, bevor dieser im Display angezeigt wird. Dieser Parameter definiert, ob der Anzeigewert mit oder ohne Vorzeichen dargestellt werden soll. Bei der zweizeiligen Darstellung stehen für die Zeile 2 und bei der dreizeiligen Darstellung für die Zeilen 1, 2 und 3 folgende Anzeigefunktionen zur Verfügung...
  • Seite 274 Software "RCS 146B11" Parameter DPT 13.xxx (EIS 11 signed) Wertanzeige DPT 14.xxx (EIS 9) Wertanzeige DPT 16.xxx (EIS 15) statischer Text Lauftext aus ASCII-Objekt Zeilentext Text-Eingabefeld Bei zwei- oder dreizeiliger Textanzeige (max. 18 Zeichen), können die Anzeigefunktionen für die keine Voreinstellung Zeilen 2 und 3 um einem statischen Zeilentext ergänzt werden (z.
  • Seite 275 Software "RCS 146B11" Parameter oder an das Prozentzeichen (bei DPT fix 5.xxx) angehängt. Anzeigeformat 0...255 Bei einer Wertanzeige im DPT 5.xxx 0...100% (fixe Darstellung) kann das Anzeigeformat des 1 Byte Werts an dieser Stelle definiert werden. Offset -100000,00000...0,00000... Bei einer Wertanzeige im DPT 5.xxx 100000,00000 (variable Darstellung), DPT 6.xxx, DPT 7.xxx, DPT 8.000, DPT 9.000 oder...
  • Seite 276 Software "RCS 146B11" Parameter Zeit für Startanzeige 1...10 Dieser Parameter definiert für die Laufschrift Anzeigefunktion "Lauftext aus ASCII- (1...10 x 500 ms) Objekt" die Wartezeit am Ende eines vollständigen Text-Anzeigedurchlaufs. Hierdurch lassen sich Anzeigedurchläufe voneinander abgrenzen, so dass der Beginn und das Ende eines Lauftextes durch den Betrachter identifiziert werden kann.
  • Seite 277 Software "RCS 146B11" Parameter 4.2.5.6 Parameter zur Szenenfunktion Beschreibung Werte Kommentar h Szenen Szenenfunktion? Das Gerät kann intern acht Szenen mit acht Aktorgruppen verwalten. Dieser Nein Parameter aktiviert bei Bedarf die Szenenfunktion und die weiteren Parameter und Kommunikationsobjekte. Szenenwerte beim Sollen beim Laden der Applikation durch ETS-Download die ETS die Werte der Aktorgruppen, die...
  • Seite 278 Software "RCS 146B11" Parameter Szene 5 Abruf über 1...5 ... 64 Wenn die internen Szenen über das Nebenstellenobjekt mit Nebenstellenobjekt aufgerufen werden Szenennummer sollen, benötigen sie jeweils eine eindeutige Nummer. An dieser Stelle wird die Nebenstellennummer der fünften Szene parametriert. Szene 6 Abruf über 1...6 ...
  • Seite 279 Software "RCS 146B11" Parameter Szene 1 Dieser Parameter ist nur sichtbar bei Wert / Jalousieposition "Datentyp = Wert / Jalousieposition (0 … 100 %) (0...100%)". Szene 1 Falls der Anwender im laufenden Speichern zulassen? Betrieb der Anlage die Möglichkeit Nein haben soll, den Wert der Szene zu verändern und abzuspeichern, muss dieser Parameter auf "Ja"...
