Jalousie-Management
Verwendete Symbole
!
Gefahrenhinweise
!
32552903
05.05
Bedienungsanleitung

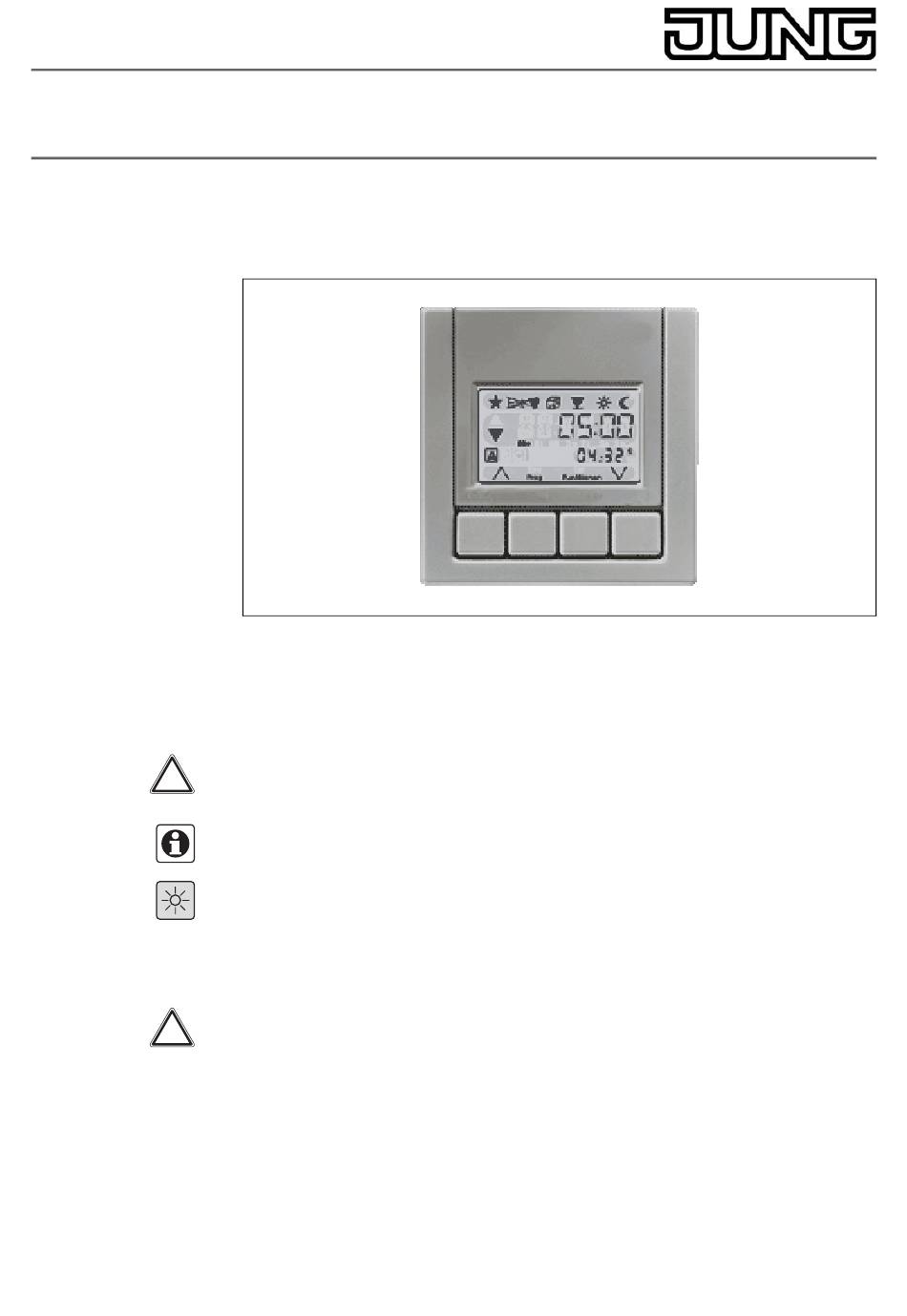

Abdeckung JM mit Timer-Funktion Universal
Bitte lesen Sie vor Installation und Gebrauch des Gerätes diese Bedienungs-
anleitung und geben Sie sie nach der Installation Ihrem Kunden!
Gefahrenhinweise, zur Warnung vor Gefahren, die Leib und Leben bedrohen
Technische Hinweise und Empfehlungen zum besseren Geräte- und Funktions-
verständnis
Produktmerkmale und Funktionen, die nur die Abdeckung JM mit Timer-Funktion
Universal und Sensoranschluss betreffen
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektro-
fachkraft erfolgen.
Bei Nichtbeachtung der Installationshinweise können Schäden am Gerät, Brand
oder andere Gefahren entstehen.
Die Jalousiesteuerung wurde für das automatische Betätigen von Fenster-
Jalousien und Fenster-Rollladen entwickelt. Andere Anwendungen (z.B. Rolltor-
steuerung) können Gefahren mit sich bringen. Diese Gefahren müssen vom
Anwender durch Einsatz zusätzlicher geeigneter Sicherheitsmaßnahmen (z.B.
Lichtschranken) ausgeschlossen werden.
Vor Arbeiten an Fenstern oder Jalousien/Rollladen, die mit einer automatischen
Jalousiesteuerung betrieben werden, ist die Jalousiesteuerung freizuschalten.
Andernfalls besteht Verletzungsgefahr.
www.jung.de
Abdeckung JM mit Timer-Funktion Universal
Art.-Nrn.: ..5232 T3..
..5232 TS3..
