Raum-Controller-Modul 2fach
Raum-Controller-Modul 2fach
Art.-Nr. RCD .. 4092M..
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Zur Befestigung am Tragring ausschließlich die beiliegenden Kunststoffschrauben
verwenden! Andernfalls ist kein sicherer Betrieb gegeben. Gerätedefekt durch
elektrostatische Entladung.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

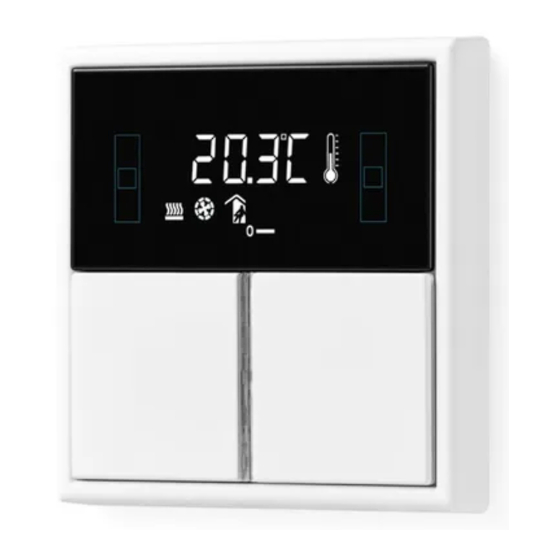

2 Geräteaufbau
(1) Display
(2) Textbereich
(3) Bedientasten 1 und 2
(4) Betriebs- und Status-LED
(5) Status-Symbole
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
82574803
J:0082574803
Bild 1
1/7
22.02.2013
Werbung
Verwandte Anleitungen für Jung RCD 4092M Serie
Inhaltszusammenfassung für Jung RCD 4092M Serie
- Seite 1 Raum-Controller-Modul 2fach Raum-Controller-Modul 2fach Art.-Nr. RCD .. 4092M.. Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Zur Befestigung am Tragring ausschließlich die beiliegenden Kunststoffschrauben verwenden! Andernfalls ist kein sicherer Betrieb gegeben.
-
Seite 2: Bedienung
Raum-Controller-Modul 2fach Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen etc. Messen und Regeln der Raumtemperatur Montage in Gerätedose nach DIN 49073 Produkteigenschaften Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. - Seite 3 Raum-Controller-Modul 2fach 0: keine Sollwertverschiebung ...– – 0 oder 0 – –... : Solltemperatur manuell vermindert oder erhöht o: Betätigungsanzeige Ausschalten, dunkler dimmen, Jalousie abwärts fahren, Wert verringern. Wird bei Betätigung für ca. 3 Sekunden aktiviert. n: Betätigungsanzeige Einschalten, heller dimmen, Jalousie aufwärts fahren, Wert erhöhen. Wird bei Betätigung für ca.
- Seite 4 Raum-Controller-Modul 2fach Die Anzeige wechselt zum vorigen oder zum nächsten Menüeintrag. 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss Gerät montieren und anschließen Bild 2: Montage Raum-Controller (6) Tragring (7) Rahmen (8) Raum-Controller (9) Befestigungsschrauben (10) Tasten (11) KNX-Anschlussklemme (12) Dosenschrauben Tragringseite A für CD-Programme und FD-Design.
- Seite 5 Raum-Controller-Modul 2fach Gerät (8) mit KNX-Anschlussklemme (11) an den KNX anschließen und auf den Tragring stecken. Gerät (8) und Tastsensor-Erweiterungsmodul (12) mit beiliegenden Kunststoffschrauben (9) am Tragring befestigen. Die Kunststoffschrauben nur leicht anziehen. Vor Montage der Tasten (10) die physikalische Adresse in das Gerät laden . Bild 3: Montage mit Tastsensor-Erweiterungsmodul (13) Tragring für Montage mit Tastsensor-Erweiterungsmodul (14) Tastsensor-Erweiterungsmodul...
- Seite 6 Raum-Controller-Modul 2fach Bild 4: Programmiermodus aktivieren Programmiermodus aktivieren: Taster (17) drücken und halten. Anschließend Taster (18) drücken. Die Betriebs-LED (19) blinkt schnell. Physikalische Adresse in das Gerät laden. Betriebs-LED (19) kehrt in den vorherigen Zustand – aus, ein oder langsam blinken – zurück.
-
Seite 7: Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unser Service Center. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04...
