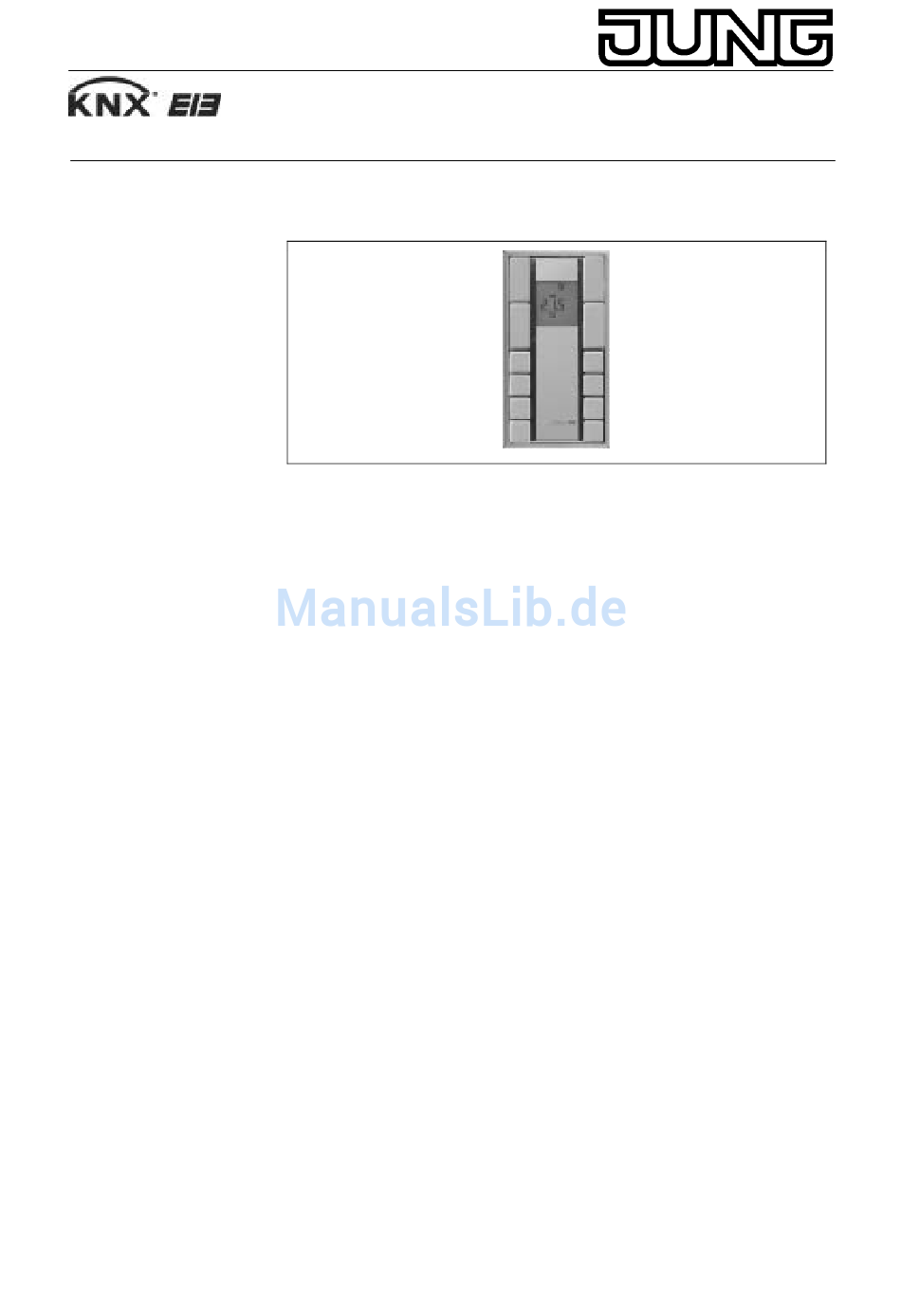

0024094710 05.05
Bedienungsanleitung für
Raum-Controller RCD 20 xx..
Systeminformation
Dieses Gerät ist ein Produkt des KNX/EIB-Systems und entspricht den
EIBA-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen
werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer von der EIBA zertifizierten Software
(ETS 2 Version 1.2a oder 1.3 oder ETS3).
Die RCD-Software und die technischen Beschreibungen finden Sie stets
aktuell im Internet unter www.jung.de.
Funktion
Der KNX/EIB Raum-Controller RCD 20xx umfasst die Funktionalität eines
Universaltastsensors und eines Stetigreglers. Außerdem stellt das Gerät
den aktuellen Stetigreglerstatus und Stetigreglerparameter auf dem
beleuchtbaren LC-Display dar.
Zusätzlich enthält das Gerät eine Lüfterstufen-Steuerung (Fan Coil
Applikation). Der aktuelle Lüfterstatus wird ebenfalls auf dem
beleuchtbaren LC-Display angezeigt.
Funktionsumfang Tastsensoren
Für jede Taste separat programmierbar:
Schalten Toggeln Dimmen (2Flächenprinzip) Dimmen
(1Flächenprinzip) Jalousie (2Flächenprinzip) Jalousie (1Flächenprinzip)
Dimmwertgeber Helligkeitswertgeber (0 - 1500 Lux) Lichtszenen
aufrufen Lichtszenen abspeichern Präsenztaste (Stetigregler)
Sollwertverstellung Lüfterstufen Sperrfunktion Status-LED für jede
Taste vorhanden
Funktionsumfang Stetigregler
Der Stetigregler wird zur Einzelraum-Temperaturregelung verwendet.
Wahlweise ist ein stetiges Stellsignal zur direkten Ansteuerung z.B. eines
KNX/EIB Stellantriebes oder ein schaltendes Stellsignal zur Ansteuerung
eines KNX/EIB Schalt- oder Heizungsaktors in Verbindung mit einem
elektrothermischen Stellantrieb möglich.
Je nach Einstellung PI-, P-, 2Punkt-Regelung oder Pulsweitenmodulation
PWM Heizen und / oder Kühlen mit manueller oder automatischer
Umschaltung und gemeinsamen oder getrennten Stellausgängen möglich
Raum-Controller
Art. Nr.: RCD 20xx..
