Markisensteuerung
Stand: Okt-04 Nr. 18 100.3501/0204
Bedienungsanleitung

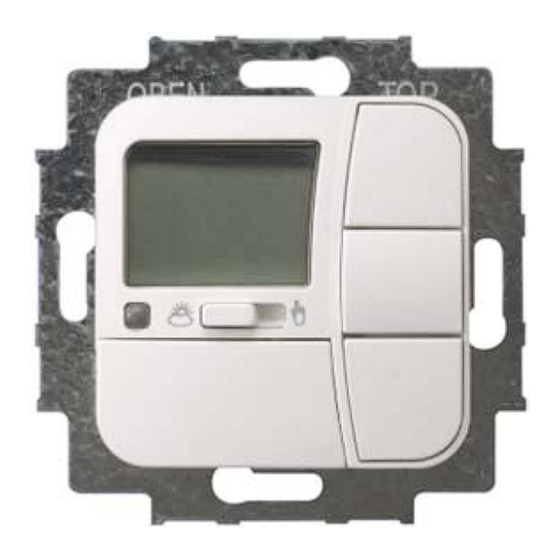

Markisensteuerung AeroTec
Inhaltsverzeichnis
1
Sicherheitshinweise
2
Allgemeines
3
Bestimmungsgemäße Verwendung
4
Anzeigen- und Tastenerklärung
5
Montage
5.1 Anschluss als Antriebssteuergerät
5.2 Anschluss als Gruppensteuergerät
6
Sensoren
7
Inbetriebnahme
8
Werkseinstellung
9
Funktionserklärung
9.1 Hand-/Auto-Schiebeschalter
9.2 Notsignal-Kontrollleuchte
9.3 Gruppensteuerung
9.4 Betriebsmodus
9.5 Tasten
10 Menüs
10.1 Menü UHR/DAT
10.2 Menü PROGRAMM
10.3 Menü EINSTELLUNG
10.4 Menü FUNKTION
11 Programmierung
11.1 UHR/DAT (Uhrzeit und Datum einstellen)
11.2 PROGRAMM
11.3 EINSTELLUNG
11.4 FUNKTION
12 Technische Daten
13 Batteriewechsel
14 Reinigung
15 Hinweise für die Fehlersuche
16 Gewährleistung
AeroTec
Art.-Nr.: AT 04 ..
2
3
3
3
4
4
5
5
5
6
6
6
6
6
6
7
7
7
7
8
10
10
11
11
12
16
18
19
19
19
20
Werbung
Verwandte Anleitungen für Jung AeroTec
Inhaltszusammenfassung für Jung AeroTec
- Seite 1 Markisensteuerung AeroTec Art.-Nr.: AT 04 .. Bedienungsanleitung Markisensteuerung AeroTec Inhaltsverzeichnis Sicherheitshinweise Allgemeines Bestimmungsgemäße Verwendung Anzeigen- und Tastenerklärung Montage 5.1 Anschluss als Antriebssteuergerät 5.2 Anschluss als Gruppensteuergerät Sensoren Inbetriebnahme Werkseinstellung Funktionserklärung 9.1 Hand-/Auto-Schiebeschalter 9.2 Notsignal-Kontrollleuchte 9.3 Gruppensteuerung 9.4 Betriebsmodus 9.5 Tasten 10 Menüs...
- Seite 2 AeroTec Art.-Nr.: AT 04 .. Sicherheitshinweise Verletzungsgefahr durch Stromschlag. Beachten Sie folgende Anweisungen: • Anschlüsse an 230 V Netz müssen durch eine autorisierte Fachkraft erfolgen. • Schalten Sie vor der Montage die Anschlussleitung spannungsfrei. • Die Vorschriften der örtlichen Energieversorgungs- Unternehmen sowie die Bestimmungen für nasse und feuchte...
- Seite 3 Durch den Batteriebetrieb ist auch bei abgezogenem Bedienteil eine Programmierung möglich, da die Anzeige erhalten bleibt. Bestimmungsgemäße Verwendung Der AeroTec darf nur für die Ansteuerung von Sonnenschutzanlagen verwendet werden. Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchgeführt werden.
- Seite 4 Art.-Nr.: AT 04 .. Montage Verletzungsgefahr durch Stromschlag! • Anschluss nur durch eine autorisierte Fachkraft! • Wird mehr als ein Antrieb über die AeroTec angesteuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. • Beachten Sie den Schaltstrom des Gerätes. Anschluss als Antriebssteuergerät 1.
- Seite 5 Sonnen-Wind-Sensorik (AR04) • Regenwächter (RW90) • Windwächter (VT04) Inbetriebnahme Mit dem ersten Tastendruck „wecken“ Sie den AeroTec auf. Sie können nun mit den +/– Tasten die Sprache wählen und diese mit den OK-Tasten übernehmen. Die Uhr befindet sich im Automatikmodus.
- Seite 6 – SO/WI ON FUNKTION: – MARKISE, ANTRIEBSSTEUERGERAET, EXTERN SCHALTER, NOTSIGNAL ON, EXPERTEN MODUS Durch Drücken der Reset-Taste (mit einem Kugelschreiber Hinweis: oder Ähnlichem) wird der AeroTec in die Werkseinstellung zurückgesetzt. Ausnahme: Menü Funktion und Sprachauswahl. Funktionserklärung Hand-/Auto-Schiebeschalter In der Schiebeschalterstellung „Hand “...
- Seite 7 Menüübersicht oder in den Betriebsmodus. Es erfolgt keine Speicherung des aktuell angezeigten Wertes. Durch Drücken der Reset-Taste (mit einem Kugelschreiber Reset-Taste: oder Ähnlichem) wird der AeroTec in die Werkseinstellung zurückgesetzt. Ausnahme: Menüpunkt Funktion und Sprachauswahl. 10 Menüs 10.1 Menü UHR/DAT In diesem Menü...
- Seite 8 AeroTec Art.-Nr.: AT 04 .. 10.3 Menü EINSTELLUNG Im Menü EINSTELLUNG haben Sie folgende Möglichkeiten: • SONNE (bei angeschlossenem Sensor) • VERZÖGERUNG (nur bei Expert-Modus ON und angeschlossenem Sensor) • SONNE (bei angeschlossenem Sensor) • VERZÖGERUNG (nur bei Expert Modus ON und angeschlossenem Sensor) •...
- Seite 9 In diesem Modus können Sie die Sensorik überprüfen. Ist der Test-Modus aktiv, erscheint TEST im Display. Im TEST-Modus werden die Verzögerungszeiten von Minuten auf Sekunden verkürzt. Sprachauswahl (DEUTSCH) Hier können Sie Ihre Landessprache auswählen. SO/WI SO/WI bezeichnet die automatische Sommer-/Winterzeitumschaltung. Werkseinstellung ist ON; der AeroTec passt sich automatisch an.
- Seite 10 ERSTINBETRIEBNAHME (für Servicezwecke) • RELAIS (für Servicezwecke) • GES-ZEIT (für Servicezwecke) ANTRIEBSSTEUERGERÄT Der Antrieb wird direkt am AeroTec angeschlossen. GRUPPENSTEUERGERÄT Der AeroTec steuert die Gruppe an. EXTERN OFF / EXTERN ON / EXTERN SCHALTER EXTERN OFF Gruppeneingänge sind immer ausgeschaltet.
- Seite 11 AeroTec Art.-Nr.: AT 04 .. 11.1 UHR/DAT (Uhrzeit und Datum einstellen) 1. Drücken Sie die MENU-Taste. UHR/DAT erscheint. 2. Mit OK kommen Sie in den Menüpunkt UHRZEIT. 3. Stellen Sie jetzt mit den +/- Tasten die aktuelle Uhrzeit ein. 4. Ist die UHRZEIT eingestellt, bestätigen Sie mit OK.
- Seite 12 AeroTec Art.-Nr.: AT 04 .. 11.3 EINSTELLUNG SONNE, VERZÖGERUNG 1. Drücken Sie die MENU-Taste. 2. Um das Menü EINSTELLUNG auszuwählen, drücken Sie die + Taste bis EINSTELLUNG erscheint. 3. Bestätigen Sie mit OK. Hinweis: Nur wenn ein Sensor angeschlossen ist, wird der...
- Seite 13 AeroTec Art.-Nr.: AT 04 .. ZWISCHENPOSITION, TUCHSPANNUNG/WENDUNG, WINTER OFF/ON Sie haben die Menüpunkte SONNE (VERZOEGERUNG ) bestätigt. ZWISCHENPOSITION erscheint. 1. Mit der +/- Taste können Sie die Fahrzeit zur ZWISCHENPOSITION einstellen. Die Angabe der Fahrzeit erfolgt in Sekunden oder Sie fahren die ZWISCHENPOSITION mit der AB-/AUF-Taste aus der oberen Endlage an.
- Seite 14 AeroTec Art.-Nr.: AT 04 .. WINDUEBERWACHUNG, ZEIT ENDLAGE, ZEIT ZWISCHENPOSITION, ZEIT TUCHSPANNUNG/WENDUNG Sie haben den Menüpunkt WINTER OFF/ON bestätigt. WINDUEBERWACHUNG erscheint. 1. Mit der +/- Taste können Sie den Windwert verstellen. (Die linken beiden Stellen im Display zeigen den aktuellen Windwert an.) 2.
- Seite 15 AeroTec Art.-Nr.: AT 04 .. WINDUEBERWACHUNG, LICHT ZWISCHENPOSITION, LICHT TUCHSPANNUNG/WENDUNG, LICHT ENDLAGE Sie haben den Menüpunkt WINTER OFF/ON bestätigt. WINDUEBERWACHUNG erscheint. 1. Mit der +/- Taste können Sie den Windwert verstellen. (Die linken beiden Stellen im Display zeigen den aktuellen Windwert an.)
- Seite 16 AeroTec Art.-Nr.: AT 04 .. TEST MODUS, DEUTSCH, SO/WI (Sprachauswahl, Automatische Sommer-/Winterzeitumstellung) Sie haben den Menüpunkt LICHT ZWISCHENPOSITION bestätigt. TEST MODUS ON/OFF erscheint. 1. Mit der +/- Taste können sie den TEST MODUS aktivieren oder deaktivieren (ON/OFF). 2. Bestätigen Sie mit OK. DEUTSCH erscheint.
- Seite 17 AeroTec Art.-Nr.: AT 04 .. EXTERN ON/OFF/SCHALTER, NOTSIGNAL ON/OFF (Verarbeitung externer Signale, Verarbeitung von Notsignalen) Sie haben den Menüpunkt LAUFZEIT bestätigt. EXTERN SCHALTER erscheint. (EXTERN ON/ OFF/ SCHALTER bezeichnet die externen Steuersignale. Werkseinstellung ist EXTERN SCHALTER) 1. Mit der +/- Taste können Sie die gewünschte Einstellung der Steuereingänge auswählen.
- Seite 18 AeroTec Art.-Nr.: AT 04 .. ERSTINBETRIEBNAHME, RELAIS, GES-ZEIT (Datum der Erstinbetriebnahme, Relaisschalthäufigkeit, Gesamtlaufzeit) Sie haben die Funktion NOTSIGNAL ON/OFF bestätigt. SPERRZEIT/SCHALTZEIT erscheint. 1. Mit der +/- Taste können Sie zwischen SPERRZEIT/SCHALTZEIT auswählen. 2. Bestätigen Sie Ihre Auswahl mit OK. EXPERTEN MODUS OFF/ON erscheint.
- Seite 19 AeroTec Art.-Nr.: AT 04 .. 13 Batteriewechsel 1. Ziehen Sie das Bedienteil ab. 2. Entnehmen Sie die Batterie. 3. Setzen Sie die neue Batterie lagerichtig ein. 4. Stellen Sie die Uhrzeit neu ein. inweis: Die eingestellten Werte bleiben erhalten. 14 Reinigung Reinigen Sie das Gerät...
- Seite 20 16 Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
