Funk-Schalt/Jalousie-Aktor 8/4 REG
Funk-Schalt/Jalousie-Aktor 8/4 REG
Art.-Nr. : FM AS 816 REG
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Keine Drehstrommotoren anschließen. Gerät kann beschädigt werden.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-
Stromkreise geltenden Vorschriften und Normen einhalten.
Gefahr durch elektrischen Schlag an der SELV/PELV-Installation. Verbraucher für
Netzspannung und SELV/PELV nicht gemeinsam an einen Schaltaktor anschließen.
Sollen mehrere Motoren an einem Ausgang parallelgeschaltet werden, unbedingt
Angaben der Hersteller beachten, gegebenenfalls Trennrelais verwenden. Motoren
können zerstört werden.
Nur Jalousiemotoren mit mechanischen oder elektronischen Endlagenschaltern
verwenden. Endlagenschalter auf korrekte Justierung prüfen. Angaben der
Motorenhersteller beachten. Gerät kann beschädigt werden.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

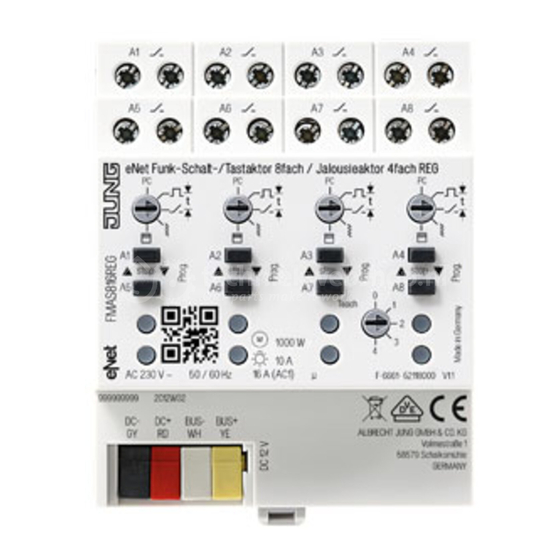

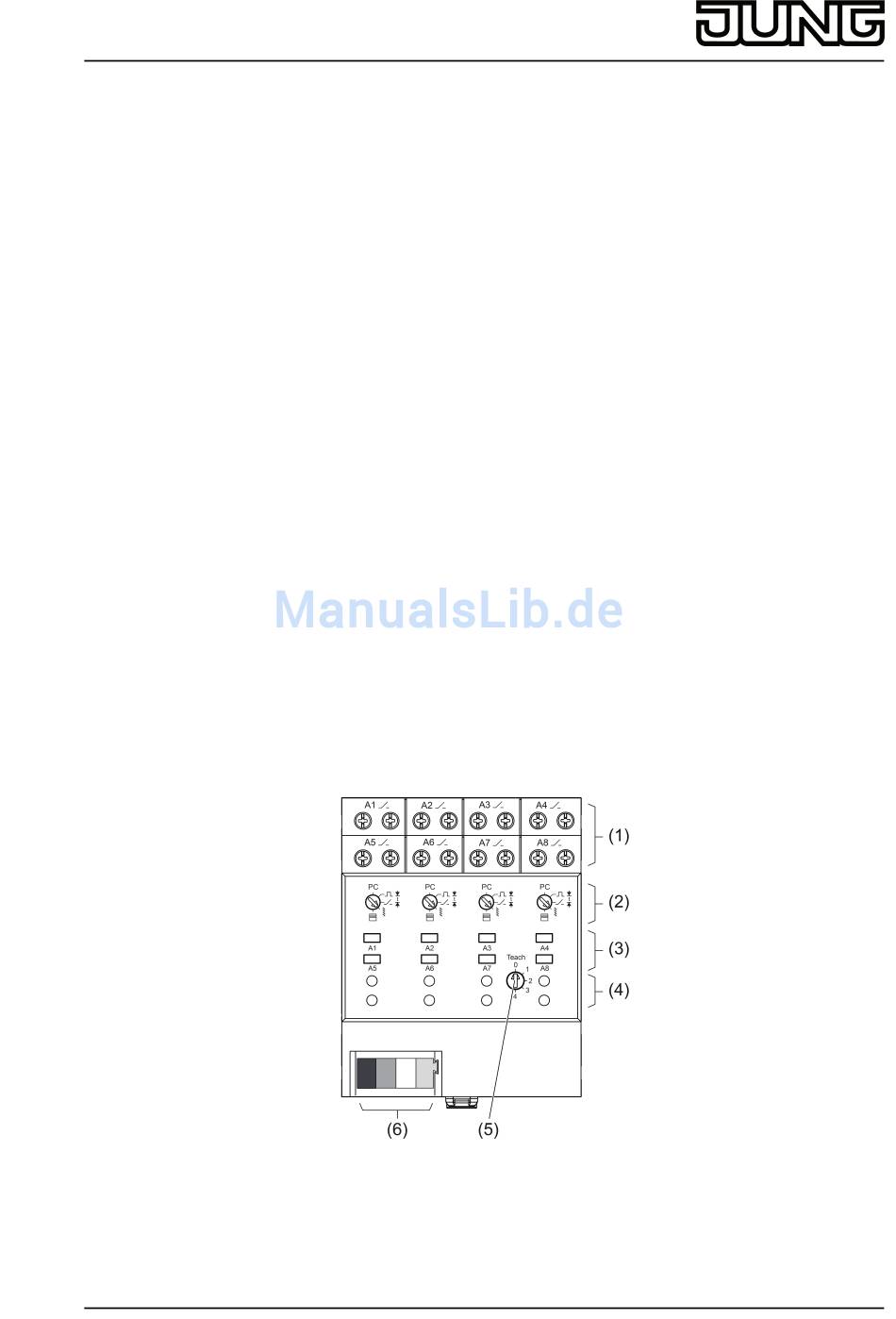

(1) Lastanschluss A1...A8
(2) Betriebsartenschalter für Ausgänge A1+A5, A2+A6, A3+A7, A4+A8
(3) Taste Prog A1...A8
82581913
J:0082581913
Bild 1
1/18
02.04.2014
