Software "RCS 146B11"
Funktionsbeschreibung

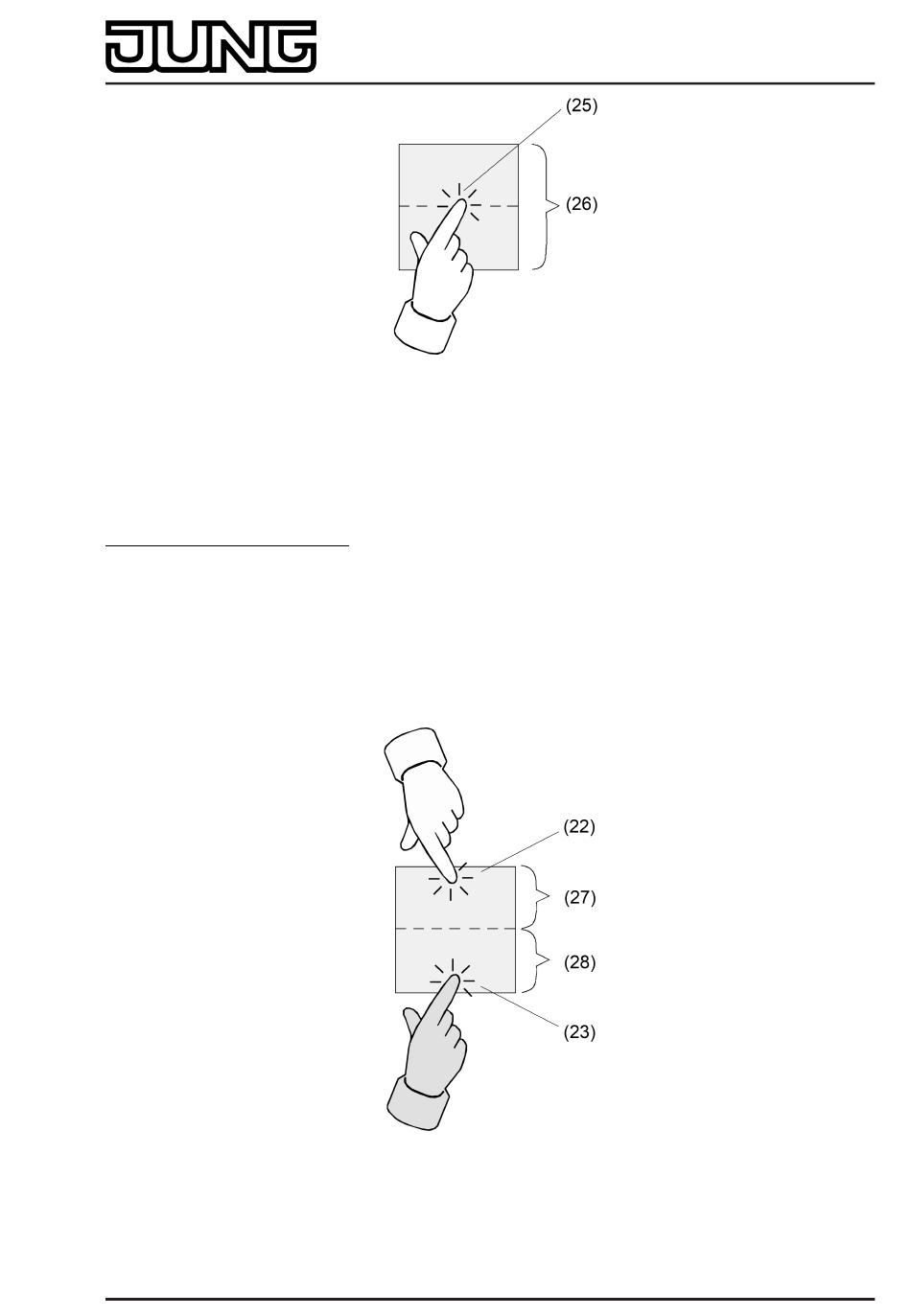

Bild 15: Beispiel für eine vollflächige Wippenbetätigung
(25) Betätigungsdruckpunkt für vollflächige Bedienung
(26) Bedienfläche als Wippe mit vollflächiger Bedienung
Tastenpaar als Tastenfunktion
Bei einer Tastenbedienung wird unterschieden, ob die Bedienfläche auf zwei separate und
funktional unabhängige Tasten aufgeteilt wird (Zweiflächenbedienung), oder ob eine
Bedienfläche als eine 'große' Taste funktioniert (Einflächenbedienung).
Der Parameter "Tastenauswertung" konfiguriert für jedes Tastenpaar entweder die Zweiflächen-
oder die Einflächenbedienung.
Bei einer Zweiflächenbedienung werden die Tasten unabhängig voneinander parametriert und
können ganz unterschiedliche Funktionen erfüllen (z. B. Schalten: UM – Reglerbetriebsart:
Komfort). Eine vollflächige Bedienung einer Bedienfläche als Tastenfunktion ist nicht möglich.
Bild 16: Beispiel für Tastenbetätigungen bei Zweiflächenbedienung
(22) Betätigungsdruckpunkt für Taste X (X = 1, 3, 5, ...)
(23) Betätigungsdruckpunkt für Taste Y (Y = 2, 4, 6, ...)
(27) Erster Teil der Bedienfläche als Taste mit einem Betätigungsdruckpunkt
Art.-Nr. RCD .. 4092M
Seite 75 von 282
