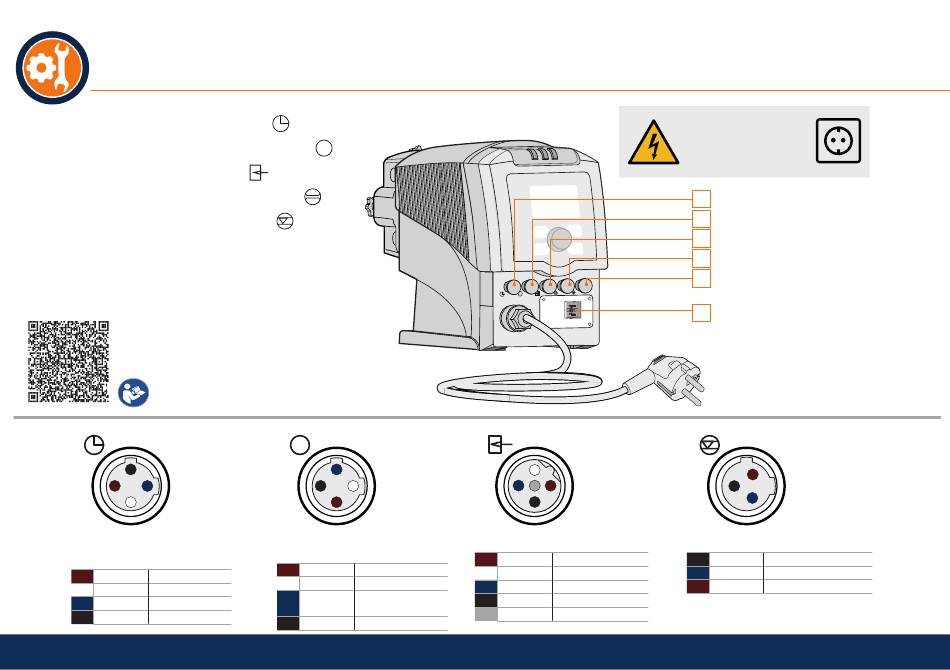

Installation Électrique
1 Prise femelle Config I/O
2 Détecteur de rupture de tuyau
3

Commande externe

4 Contrôle dosage (non utilisé)
5 Commutateur de niveau
6 Puits pour accessoire : Par exemple
ici pour un relais de message d'erreur
Vous trouverez des informations
détaillées sur les autres accessoires
supplémentaires sur les prises femelles
ou le relais dans le manuel d'utilisation.
4
1 3
2
Prise femelle
« Config I/O »
1 brun Config I/O 1
2 blanc Config I/O 2
3 bleu Config I/O 3
4 noir GND
3
4 2
1
Capteur de rupture
de tuyau
1
brun Tension (5 V)
2 blanc non utilisé
Signal de la
3 bleu
sonde
4 noir GND
2
3 1
5
4
Commande externe
1 brun Pause
2 blanc Contact externe
3
bleu Entrée mA
4 noir GND
5 gris Auxiliaire
100 – 230 V ±10 %
50/60 Hz
1
2
3
4
5
6
3
1
2
Commutateur de niveau
1 noir GND
2
bleu Avertissement
3 brun Arrêt
43
