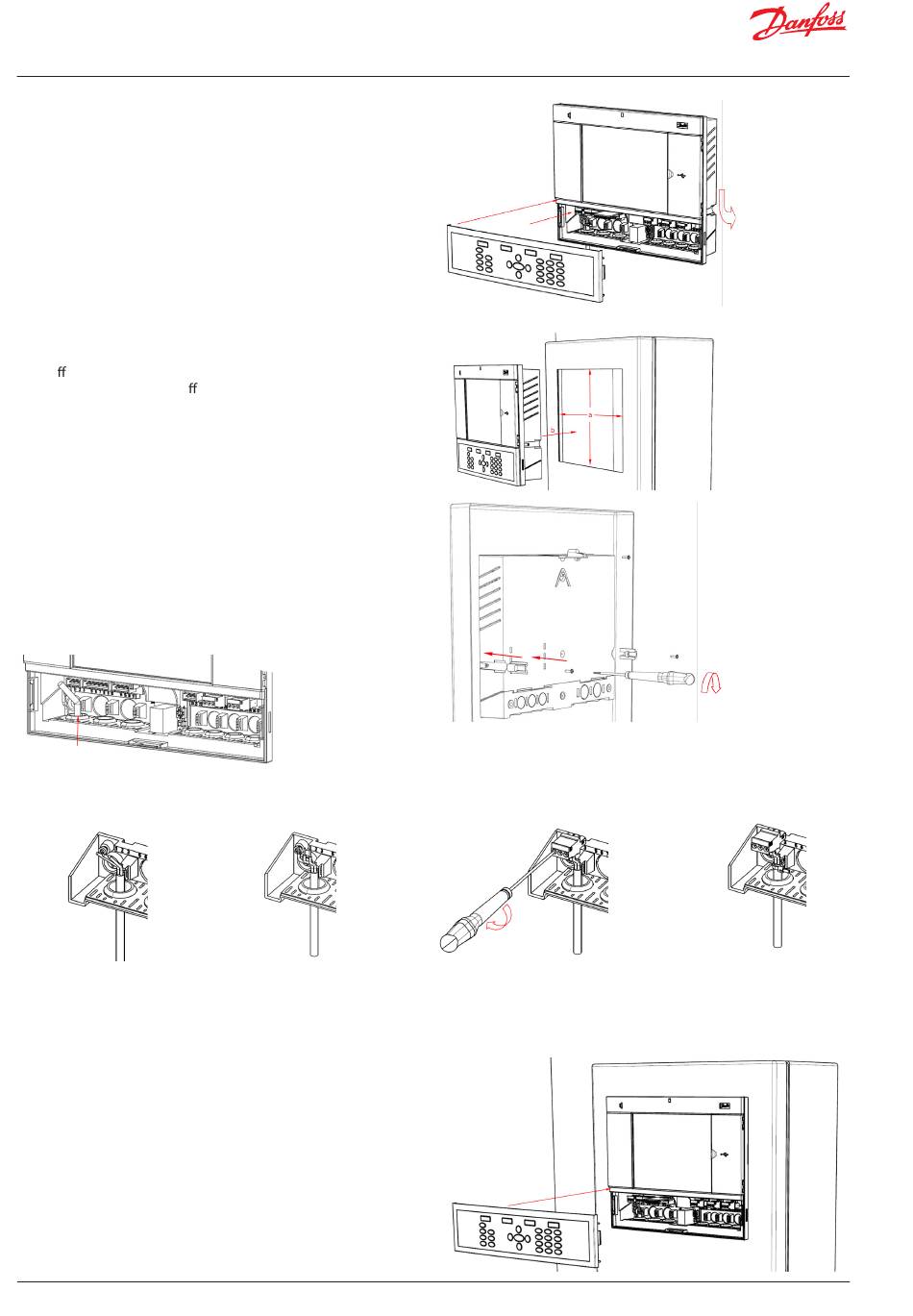

Quick Setup Guide | System Manager, AK-SM 800
Setzen Sie vorsichtig das Tastenfeld ein, stellen Sie sicher, dass es
richtig einrastet
Wandmontage - Gerät einsetzen
Von der Vorderseite:
Eine Ö nung der Größe 280 x 220 mm ist vorhanden
Die AK-SM 800 wird in die Ö nung eingesetzt
Von der Rückseite:
Schieben Sie die drei Befestigungselemente in das Gehäuse
Die Schrauben werden in die Verbindungselemente eingesetzt
Befestigen Sie das Gerät durch Anziehen der Schrauben
Entfernen Sie den Montagedeckel
Drücken Sie die Kabel von hinten in das Gehäuse
Abisolieren
der Kabel
Setzen Sie vorsichtig das Tastenfeld ein, stellen Sie sicher, dass
es richtig einrastet
6 | USCO.PI.R1.H2.03 |
Befestigen Sie die Drähte am Anschlussstutzen
Abisolieren
mit einem Schraubendreher
der Drähte
Zugentlastung
der Kabel
© Danfoss | ADAP-KOOL® | 2015.10
