Quick Setup Guide | System Manager, AK-SM 800

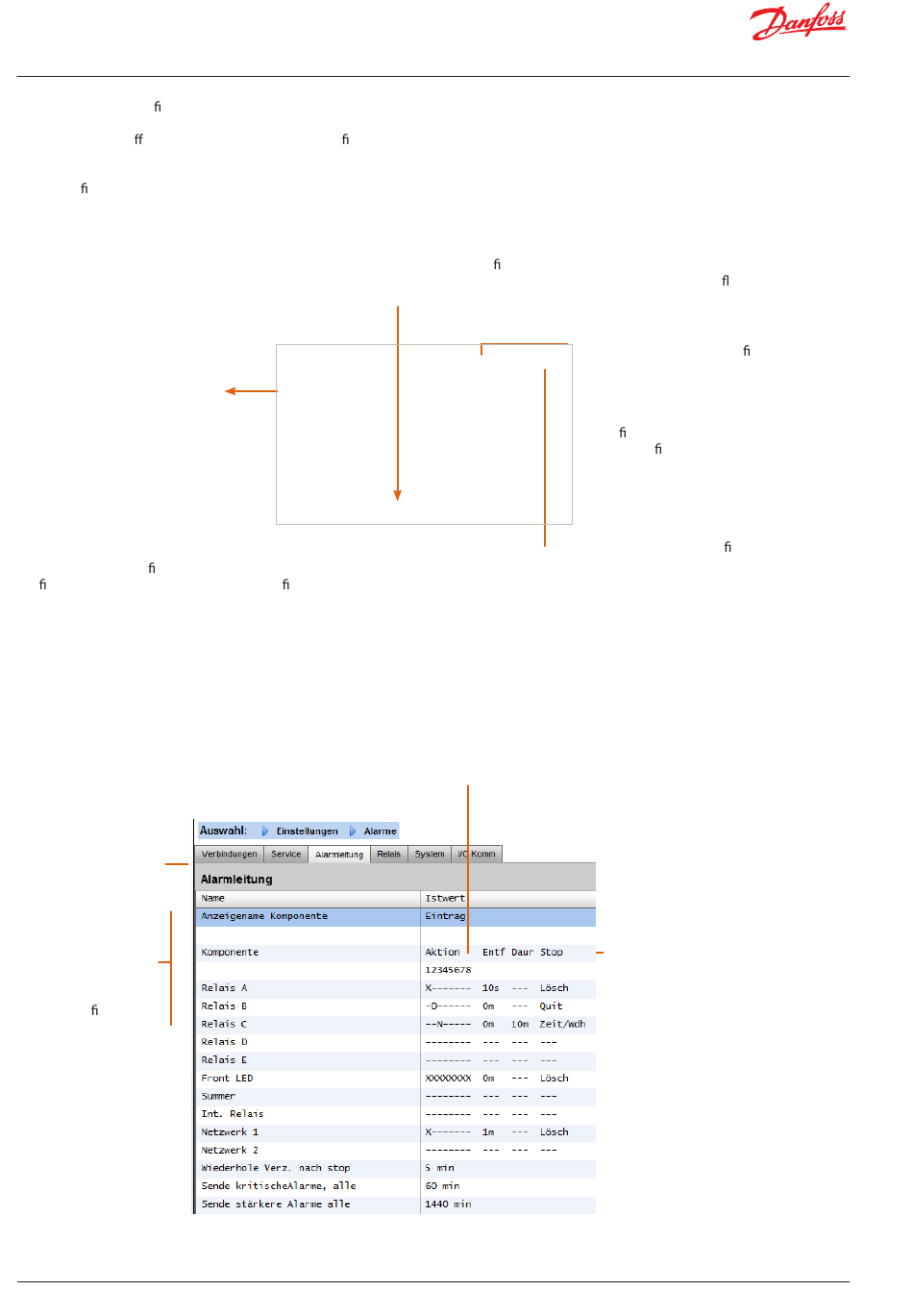

Navigieren Sie zur Kon guration einer Alarmaktion zur erforderli-
chen Ausgabezeile (d. h. Relais A) und drücken Sie die Eingabeta-
ste. Auf dem sich ö nenden Bildschirm kann die Kon guration
von Alarmaktionen, allen Vorverzögerungen, Zeitdauerangaben
und Stoppbedingungen vorgenommen werden. Die Ergebnisse
dieser Kon guration werden auf der Seite Alarmrouting ange-
zeigt.
Komponentenspalte (Alarmaus-
gabe)
Wählen Sie eine der in der Spalte
angezeigten Optionen aus;
•
Relais A-E
•
Front-LED
•
Summer
•
Int. Relais
•
Netzwerk 1
•
Netzwerk 2
Stopp
Die Stoppausgabe de niert, wann die Alarmausgabe gestoppt wird, oder kehrt in die
kon gurierte Position zurück. Folgende De nitionen gelten;
Zeit = Stoppen nach Zeitangabe (eingestellt unter Dauer)
Best. = Stoppen bei Bestätigung des Alarms
Lösch = Stoppen beim Löschen des Alarms
Zeit/Wdh = Stoppen nach Zeitverzögerung, jedoch Wiederholung bei weiterhin
aktivem Alarm
Bes./Wdh = Stoppen nach Bestätigung des Alarms. Wenn der Alarm nach
Bestätigung der wiederholten Alarmaktion weiterhin aktiv ist
Es kann ein eigener Text
eingegeben werden,
der die Alarmrelais
besser beschreibt.
Verwenden Sie
'Anzeigname Kompo-
nente' zum Umschalten
zwischen eigenem Text
und werkseitig
festgelegtem Namen
(Relais A, Relais B...)
Alarmausgabeoptionen
Wählen Sie die
entsprechende
'Komponente' (Relais..)
aus und kon gurieren
Sie diese durch
Doppelklicken in die
entsprechende Zeile
24 | USCO.PI.R1.H2.03 |
Alarmaktionen (1-8)
Es können bis zu 8 Alarmaktionen de niert werden. Jede Alarmaktion kann über mehrere
Ausgänge verfügen, wodurch die Alarmausgabeoptionen des AK-SM sehr exibel sind. Links
neben der Spalte der Alarmausgabenummern sind die entsprechenden Ausgänge aufgeführt
1 2 3 4 5 6 7 8 Entf. Dauer Stopp
Relais A
- - - - - - - -
Relais B
- - - - - - - -
Relais C
- - - - - - - -
Relais D
- - - - - - - -
Relais E
- - - - - - - -
Front-LED
- - - - - - - -
Summer
- - - - - - - -
Int. Relais
- - - - - - - -
Telef 1
- - - - - - - -
......
Alarmaktionen (1-8)
Jeder Alarmaktion können mehrere Relais, IP-Adressen usw.
zugewiesen werden
Entf.
Sobald eine Alarmaktion de niert wurde,
kann die entsprechende Zeitverzögerung
für die Aktion
eingestellt werden. Diese Verzögerung
ergänzt alle bereits in jeglichen Reglern (d. h.
EKC) de nierten Verzögerungen oder
im System de nierte Überwachungspunkte
(d. h. E/A).
Dauer
Eine Zeitdauer ist verfügbar, wenn
Time oder Time/Repeat als
Stoppbedingungen ausgewählt sind. Die
Einstellung der Dauer de niert
die Dauer, über die die Alarmausgabe
aktiv ist (unabhängig davon, ob der Alarm
weiterhin aktiv bzw. bestätigt ist)
Auswahl in Sekunden oder Minuten
möglich. Die Einstellung einer Dauer von
0 Sek./Min. führt dazu, dass die Alarmaus-
gabe deaktiviert bleibt.
Min = 0 Sek./Min.
Max = 99 Sek./Min.
Verzögerungen und Stoppbedingun-
gen
Legen Sie Vorverzögerung, Dauer und
Stoppbedingungen fest (für jede
Alarmausgabeauswahl)
© Danfoss | ADAP-KOOL® | 2015.10
