Quick Setup Guide | System Manager, AK-SM 800

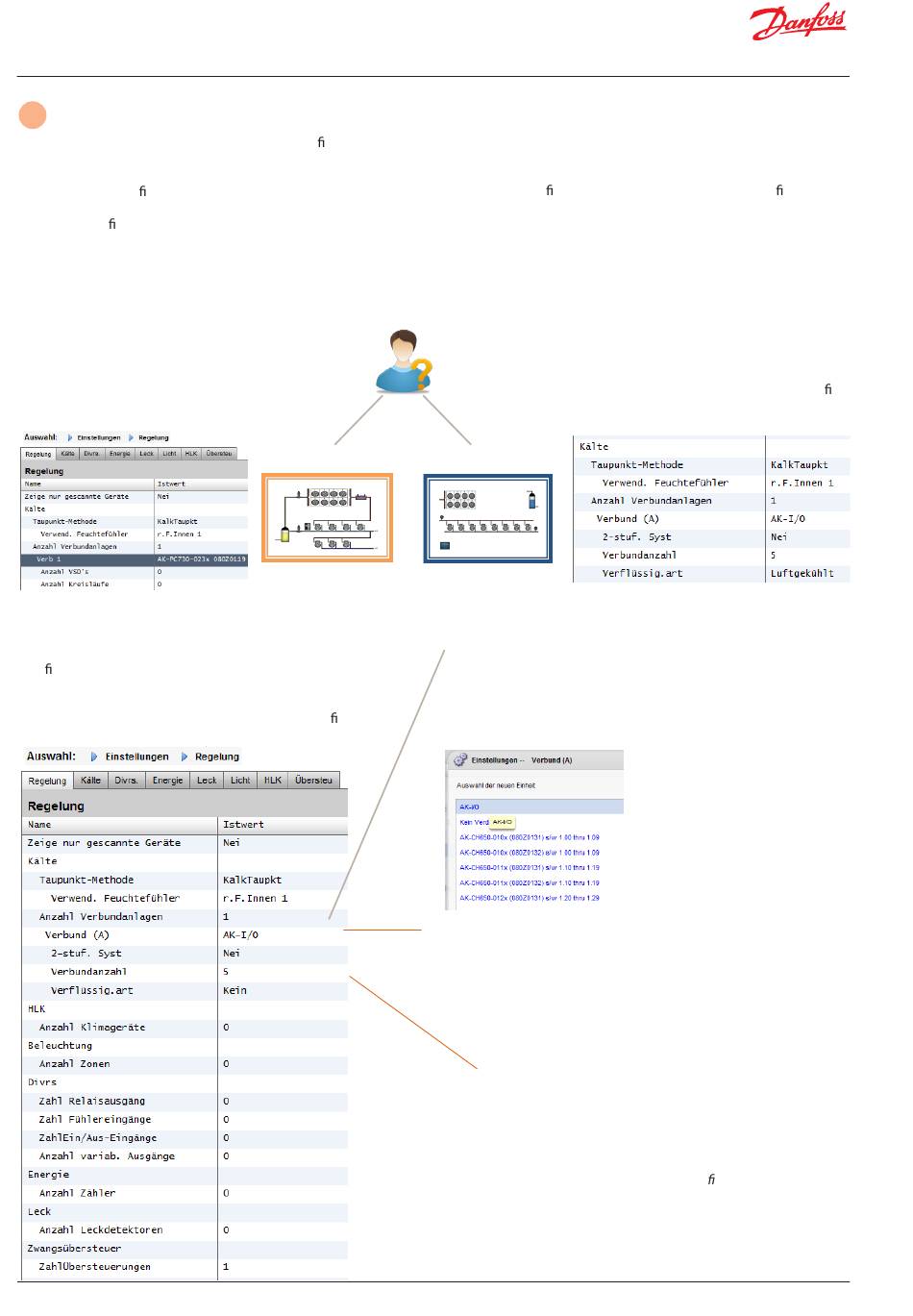

Registerkarte „Regelung"
6
Die Registerkarte „Regelung" ist die zentrale Kon gurationsseite
für Ihre Regelanforderungen. Auf dieser werden die unterschied-
lichen Anwendungsbereiche angezeigt und dem Inbetriebnah-
metechniker die De nition der Regelanforderungen in der
Anlage ermöglicht. Nachdem die Anwendungsbereiche auf
dieser Seite de niert wurden, wird eine detailliertere Inbetrieb-
nahme in den entsprechenden Registerkarten durchgeführt (im
folgenden Abschnitt beschrieben). Beachten Sie, dass abhängig
Vergewissern Sie sich bei der dezentralisierten
Regelung, dass der Regelungstyp auf den von Ihnen
erforderlichen Regelungstyp eingestellt ist (über das
Dropdown-Menü)
Nur abgetastete Geräte anzeigen:
Wählen Sie 'Ja' aus, wenn sich Ihre Reglergeräte bereits
mit gültigen Adressen und mit dem AK-SM im Netzwerk
be nden. Bei Einstellung von 'Ja' und nach einer
Netzwerkabtastung (siehe nächster Abschnitt) werden
nur erkannte Geräte in der Dropdown-Liste angezeigt.
Wenn sich Ihre Regler noch nicht im Netzwerk be nden,
so wählen Sie 'Nein' aus.
28 | USCO.PI.R1.H2.03 |
De-Zentrale
Zentrale
Verbundanlagen
Anzahl Verbundanlagen (max 12):
Geben Sie die erforderliche Anzahl an Sauggruppen ein.
von Ihrer Lizenzversion verschiedene Anwendungen sichtbar
(oder ausgeblendet) sind. Beachten Sie bitte auch, dass der SM
die Möglichkeit bietet, die zentralisierte oder dezentralisierte
Regelung zu kon gurieren. Zentralisierte Regelung be ndet sich
auf dem SM bei der integrierten Reglerlogik und verwendet die
Danfoss E/A zur Kühlungsregelung. Dezentralisiert ist das
Regelungsverfahren, welches die Danfoss Verbund- und Gehäu-
seregler verwendet.
Vergewissern Sie sich bei der zentralisieren Regelung,
dass der Regelungstyp auf EA (Eingang/Ausgang)
eingestellt ist. Dadurch wird eine Meldung an den SM
gegeben, dass Sie die Danfoss Board- und Punktkon -
guration für Ihre Kühlungsanwendung verwenden
möchten
Verbund I/O
Verbund Typen (Verwenden Sie die Auswahl
E/A für die zentralisierte Regelung, wählen Sie
Reglertyp bei der Verwendung der dezentrali-
sierten Regelung aus)
AK IO = integrierter Regler per AK E/A
Kein Verdichter = Keine Verdichterregelung
Geräteauswahl = Auswahl des erforderlichen
Reglers
Hinweis: Der Variabler Speed kann als Verbundreg-
ler ausgewählt werden.
Saugdruckgruppen
(Sauggruppe oder Verdampferregelung)
Fügen Sie die benötige Anzahl Sauggruppen
hinzu (zentralisierte Logik) ODER geben Sie die
unter Ihrem Verbundregler (dezentralisiert)
verfügbare Anzahl Verdampfer ein
Hinweis: Sauggruppe/ Verdampf. Kon guration
erfolgt über die Registerkarte Kälte
© Danfoss | ADAP-KOOL® | 2015.10
