Fahrzeugdatenlogger für Timeboy, Hardware-Version 3
Einbau- und Einstellanleitung
Verfasser: Matthias Hartung, Datafox GmbH, Tel.: 036967-595-0
Index: V 4.7
vom:

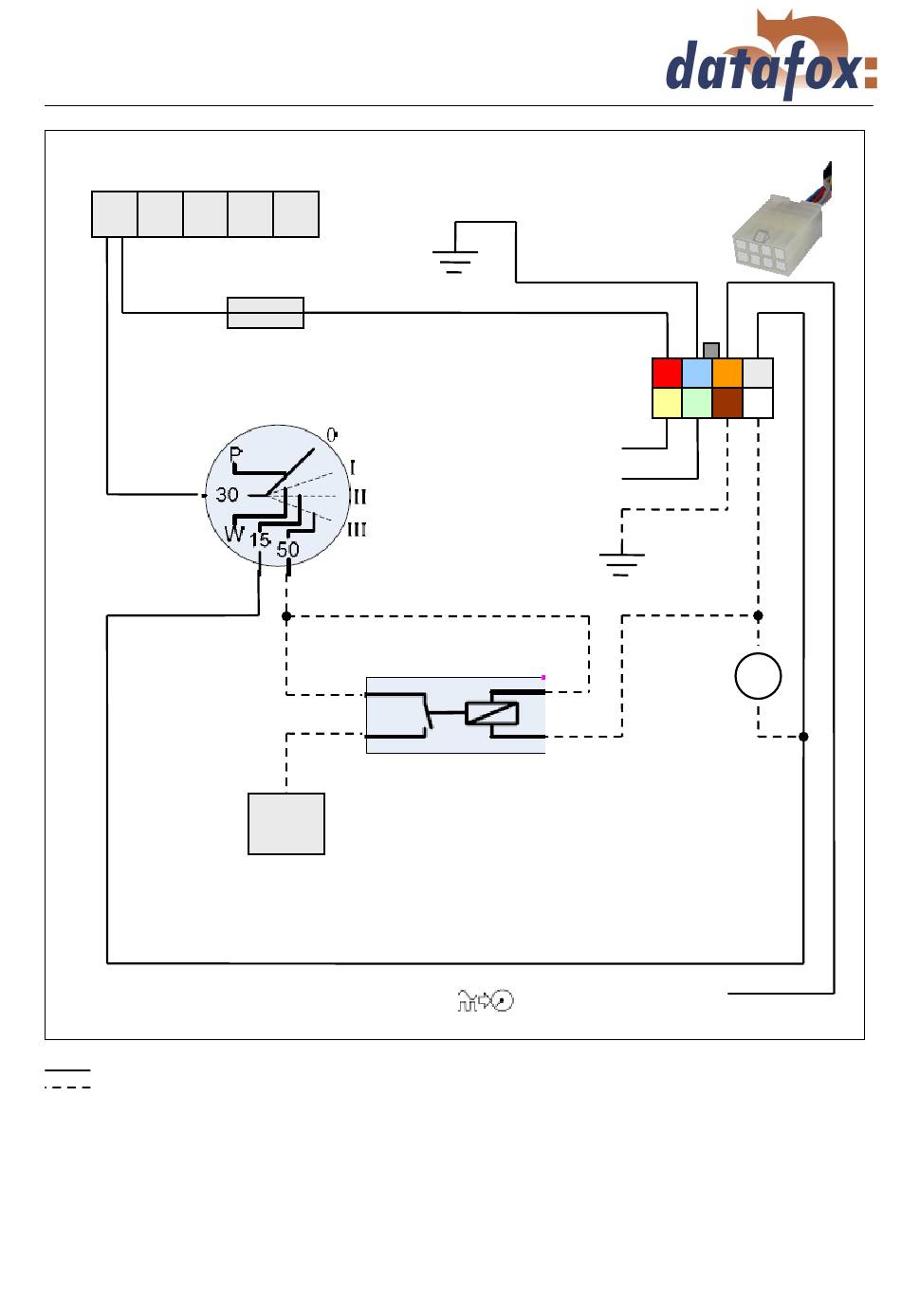

Zentrale Sicherungsleiste 12 V
30
Zündschloss
DIN 2 - Zündung
Ein/Aus
Magnetschalter
= notwendige Einbindung in Fahrzeugelektronik, um Fahrzeugdatenerfassung nutzen zu können
= zusätzliche Einbindung in Fahrzeugelektronik, um Fahrzeugfreigabe nutzen zu können
GND
= Fahrzeugmasse, Dauer - von Batterie
P
= Spannung für Parklicht
30
= Dauer + von Batterie
W
= geschaltetes + ohne Zündung
15
= Zündung ein (nicht 15 a)
50
= Steuerleitung Anlasser
F1
= Schmelzsicherung 1 A
E1
= Signalleuchte, um Fahrzeugfreigabe für Fahrer ersichtlich zu machen
Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc
10.06.2013
GND
F1 1A
30
87
50
des Anlassers
DIN 3 (1 Hz)
DIN 4 (1 Hz)
GND
Lastrelais
85
86
DIN 1 - Fahrimpulse
Fahrzeugdatenlogger
8
7
6
5
4
3
2
1
X
E1
Seite: 6
