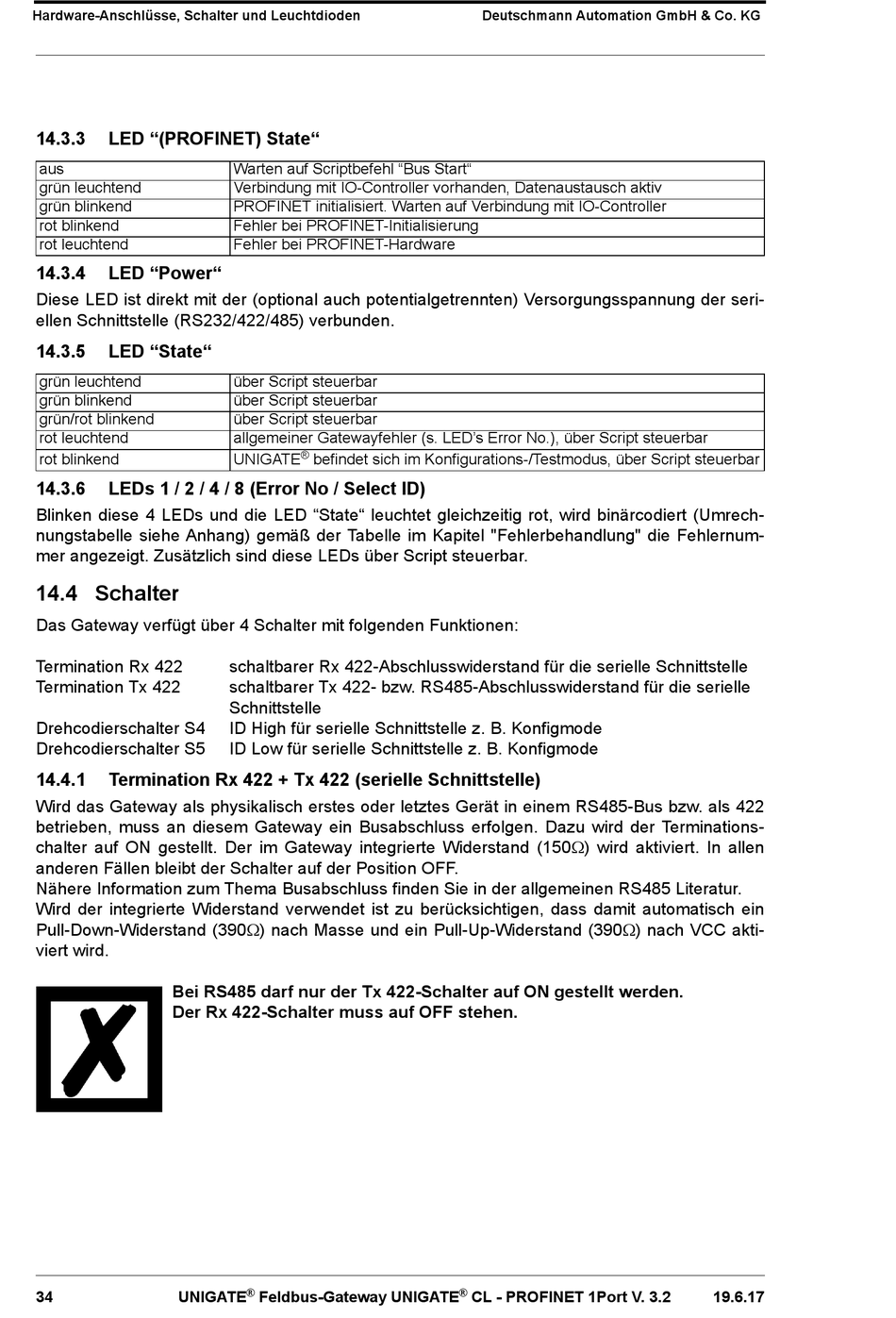

Hardware-Anschlüsse, Schalter und Leuchtdioden
14.3.3
LED "(PROFINET) State"
aus
grün leuchtend
grün blinkend
rot blinkend
rot leuchtend
14.3.4
LED "Power"
Diese LED ist direkt mit der (optional auch potentialgetrennten) Versorgungsspannung der seri-
ellen Schnittstelle (RS232/422/485) verbunden.
14.3.5
LED "State"
grün leuchtend
grün blinkend
grün/rot blinkend
rot leuchtend
rot blinkend
14.3.6
LEDs 1 / 2 / 4 / 8 (Error No / Select ID)
Blinken diese 4 LEDs und die LED "State" leuchtet gleichzeitig rot, wird binärcodiert (Umrech-
nungstabelle siehe Anhang) gemäß der Tabelle im Kapitel "Fehlerbehandlung" die Fehlernum-
mer angezeigt. Zusätzlich sind diese LEDs über Script steuerbar.
14.4 Schalter
Das Gateway verfügt über 4 Schalter mit folgenden Funktionen:
Termination Rx 422
Termination Tx 422
Drehcodierschalter S4
Drehcodierschalter S5
14.4.1
Termination Rx 422 + Tx 422 (serielle Schnittstelle)
Wird das Gateway als physikalisch erstes oder letztes Gerät in einem RS485-Bus bzw. als 422
betrieben, muss an diesem Gateway ein Busabschluss erfolgen. Dazu wird der Terminations-
chalter auf ON gestellt. Der im Gateway integrierte Widerstand (150) wird aktiviert. In allen
anderen Fällen bleibt der Schalter auf der Position OFF.
Nähere Information zum Thema Busabschluss finden Sie in der allgemeinen RS485 Literatur.
Wird der integrierte Widerstand verwendet ist zu berücksichtigen, dass damit automatisch ein
Pull-Down-Widerstand (390) nach Masse und ein Pull-Up-Widerstand (390) nach VCC akti-
viert wird.
Bei RS485 darf nur der Tx 422-Schalter auf ON gestellt werden.
Der Rx 422-Schalter muss auf OFF stehen.
34
UNIGATE
Warten auf Scriptbefehl "Bus Start"
Verbindung mit IO-Controller vorhanden, Datenaustausch aktiv
PROFINET initialisiert. Warten auf Verbindung mit IO-Controller
Fehler bei PROFINET-Initialisierung
Fehler bei PROFINET-Hardware
über Script steuerbar
über Script steuerbar
über Script steuerbar
allgemeiner Gatewayfehler (s. LED's Error No.), über Script steuerbar
®
UNIGATE
befindet sich im Konfigurations-/Testmodus, über Script steuerbar
schaltbarer Rx 422-Abschlusswiderstand für die serielle Schnittstelle
schaltbarer Tx 422- bzw. RS485-Abschlusswiderstand für die serielle
Schnittstelle
ID High für serielle Schnittstelle z. B. Konfigmode
ID Low für serielle Schnittstelle z. B. Konfigmode
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
CL - PROFINET 1Port V. 3.2
19.6.17
