Inbetriebnahmeleitfaden
18 Inbetriebnahmeleitfaden
18.1 Beachte
Die Inbetriebnahme des UNIGATE
Sicherheitsvorschriften durchgeführt werden.
18.2 Komponenten
Zur Inbetriebnahme des UNIGATE
®
•
UNIGATE
•
Verbindungskabel vom Gateway zum Prozess hin
•
Verbindungsstecker für den PROFINET-Anschluss an das Gateway
•
Ethernet-Kabel (Dieses Kabel ist in der Regel vorort verfügbar!)
•
10..33 VDC-Spannungsversorgung (DIN 19240)
•
Typ- bzw. GSD-Datei (die auf dem XML-orientierten Standard GSDML basiert) und Betriebs-
anleitung (eine Muster-GSD-Datei sowie das Handbuch können separat bestellt oder kosten-
frei aus dem Internet unter www.deutschmann.de bezogen werden).
18.3 Montage
Die Baugruppe UNIGATE
Schaltschrankeinsatz geeignet. Das Gerät ist für das Aufschnappen auf eine 35 mm
Hutprofilschiene ausgelegt.

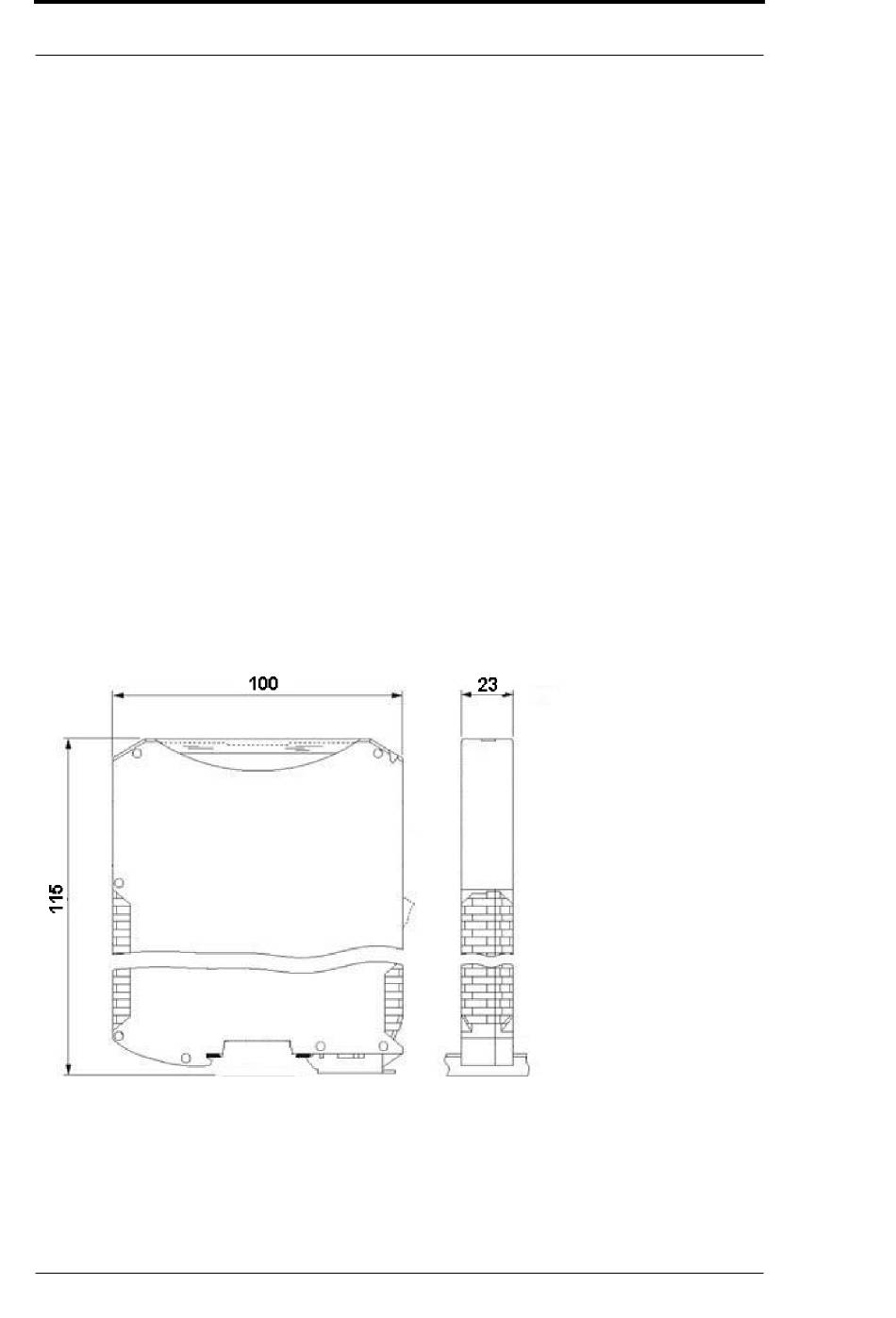

18.4 Maßzeichnung UNIGATE
18.5 Inbetriebnahme
Um ein ordnungsgemäßes Arbeiten der Baugruppe zu gewährleisten, müssen Sie folgende
Schritte bei der Inbetriebnahme unbedingt durchführen:
42
UNIGATE
®
darf nur von geschultem Personal unter Beachtung der
®
benötigen Sie folgende Komponenten:
®
CL-PN hat die Schutzart IP20 und ist somit für den
®
CL-PROFINET-IO
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
CL - PROFINET 1Port V. 3.2
19.6.17
