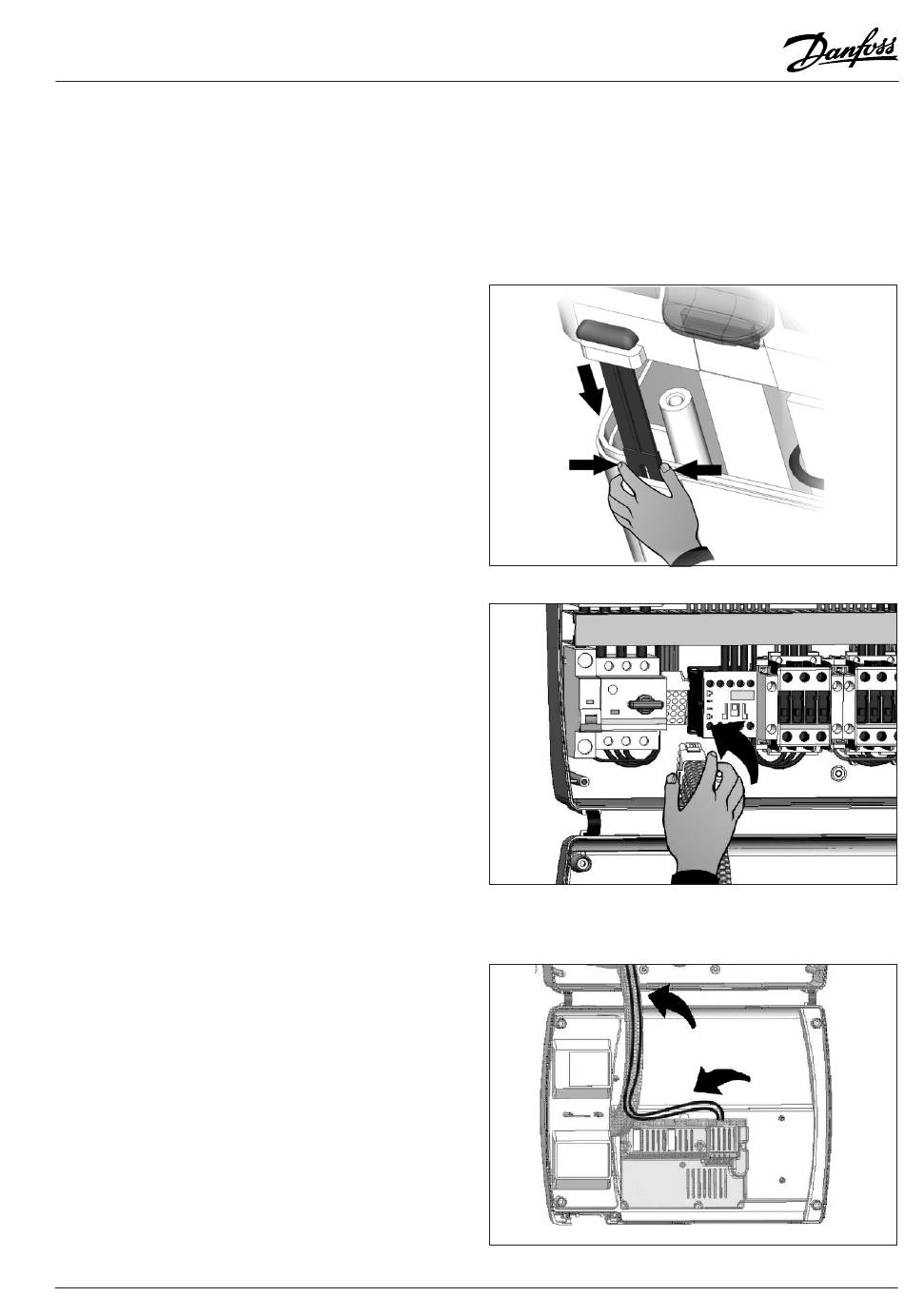

Anschluss der Frontplatte
Bringen Sie die Frontplatte wieder an und schließen
Sie den Steckkontakt der elektronischen Karte wie
unten abgebildet wieder an.
1.
Bringen Sie die Frontplatte wieder am unteren
Teil des Gehäuses an, indem Sie die beiden
Gelenkstücke wieder in ihren Sitz einschieben.
2.
Biegen Sie die Gelenkstücke und drehen Sie die
Frontplatte um 180° nach unten, um Zugang zum
Inneren des Gehäuses zu bekommen. Stecken Sie
dann den Steckkontakt der elektronischen Karte
wieder an.
3.
Wenn das Alarm-/Aux-Relais/Datenkommunikation
benutzt wird, schließen Sie die Verdrahtung direkt
an die Klemmen der elektronischen Karte an.
Es ist ratsam, diese Drähte neben den Verbindungs-
kabeln von der elektronischen Karte und der
Rückwand des Gehäuses zu verlegen.
Wenn die Modbus Datenübertragung
angeschlossen wird, beachten Sie die JUMPER-
Einstellung auf Seite 21, vorzugsweise bevor alle
Kabel angeschlossen sind.
OPTYMA
TM
Control Dreiphasig AK-RC 103
RS8FE503 © Danfoss A/S -2015/10
11
