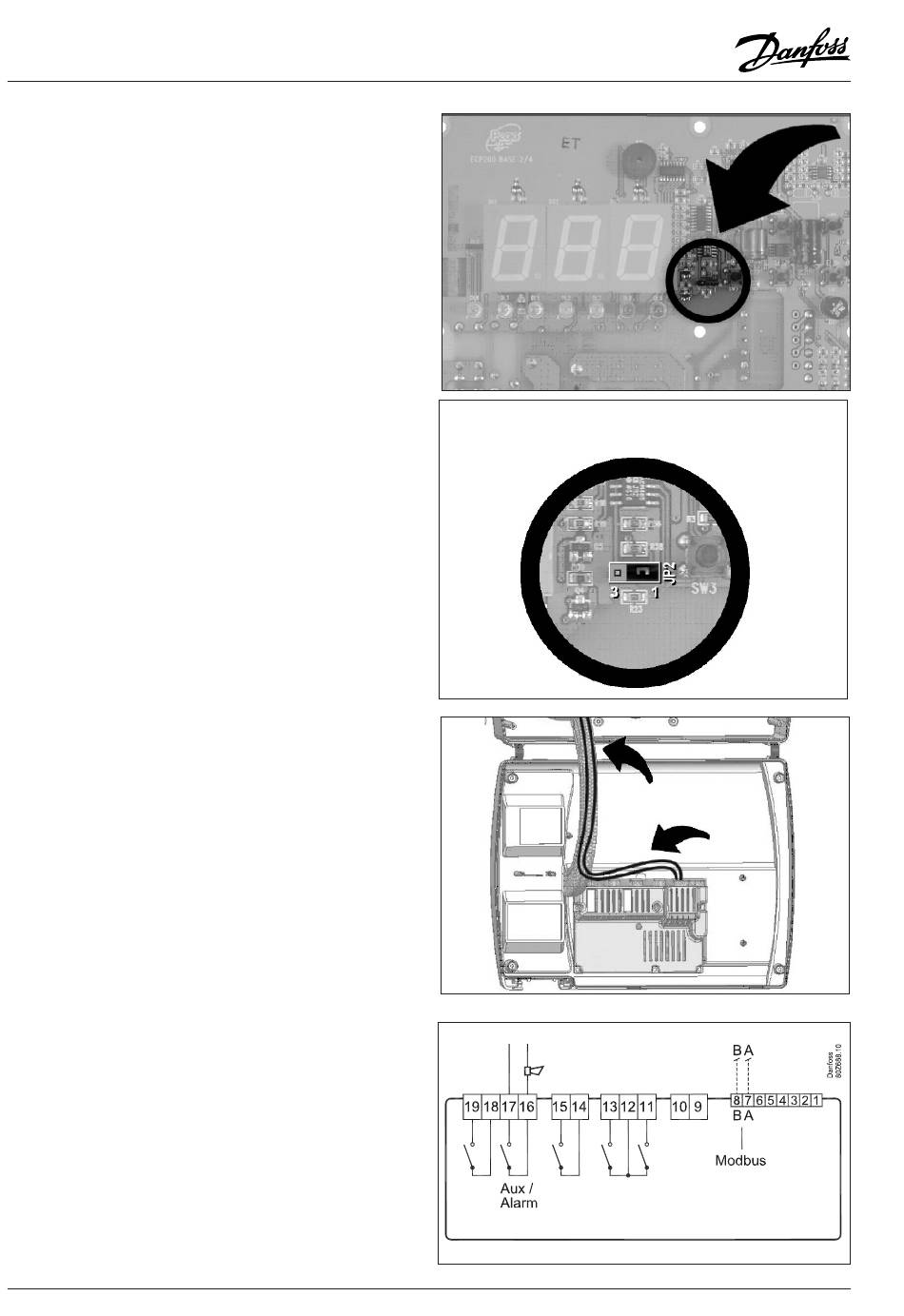

4. Entfernen Sie den Jumper vom JUMPER JP2.
5. Auswahl des Alarm-/Hilfsrelais/
Datenkommunikation:
Setzen Sie den Jumper in JUMPER JP2 auf die
Stellung:
3-2: um Datenübertragung zu wählen
(2-1: ist die Alarmrelais-Position).
6. Wenn das Alarm-/Hilfsrelais / Datenkom-
munikation benutzt wird, verdrahten Sie es
direkt an den Klemmen der elektronischen Karte.
Es ist ratsam, diese Verdrahtung neben den
Verbindungskabeln von der elektronischen Karte
und der Rückwand des Gehäuses zu führen.
Alarm Relais ist an 16-17 angeschlossen.
Modbus Daten Kommunikation ist an 7-8
angeschlossen
22
RS8FE503 © Danfoss A/S 2015/10
Auswahl Alarm-/Hilfsrelais /
Datenkommunikation
OPTYMA
TM
Control Dreiphasig AK-RC 103
