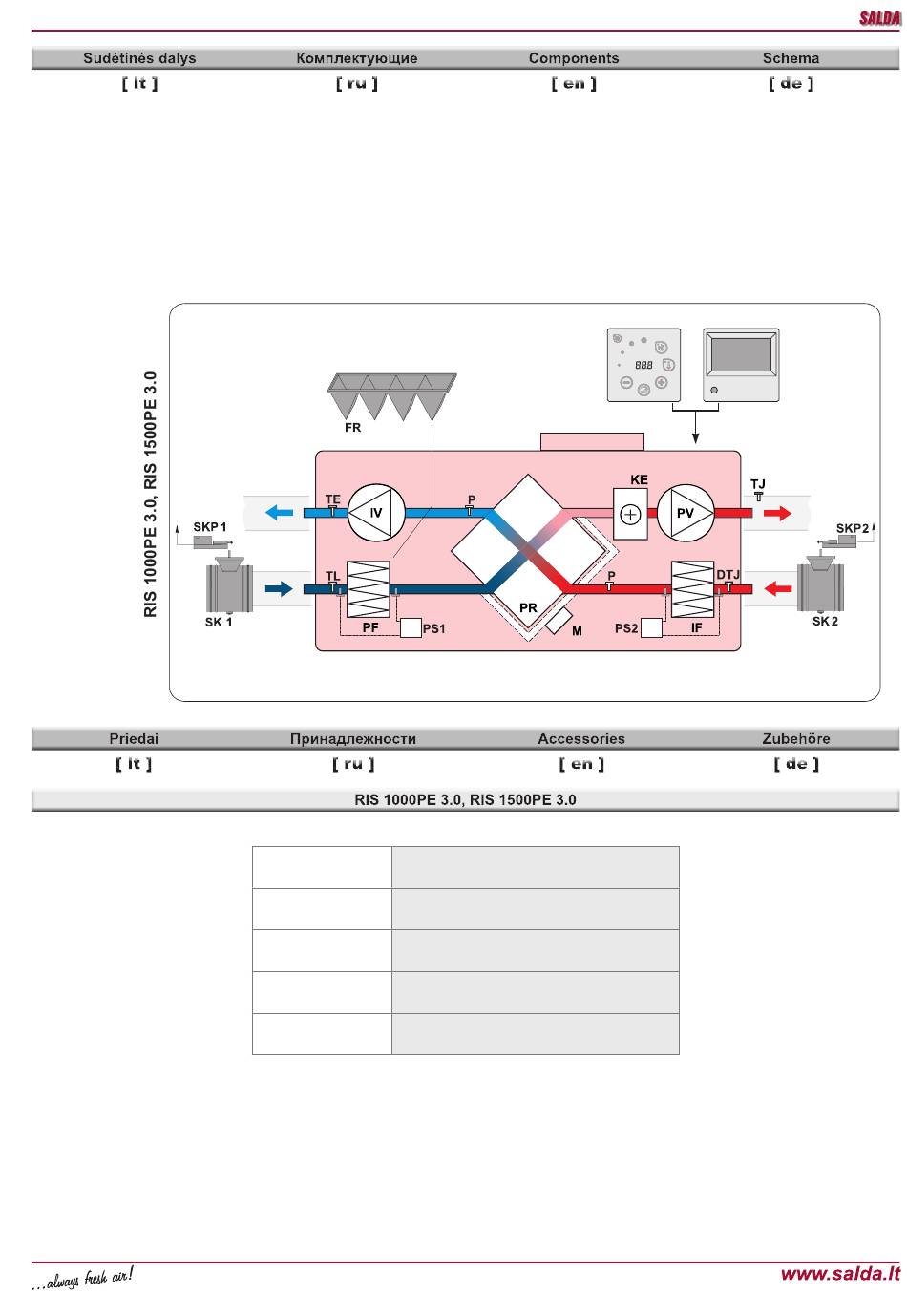

Salda RIS 400PE 3.0 Technische Daten Seite 8

RIS PE 3.0
IV - šalinamo oro ventiliatorius
PV - tiekiamo oro ventiliatorius
PR - plokštelinis šilumokaitis
KE - elektrinis šildytuvas
PE - šilumokaičio priešužšaliminis šildytuvas
PF - šviežio oro filtras
IF - šalinamo oro filtras
TJ - Tiekiamo oro temperatūros jutiklis
M - oro apėjimo sklendė by-pass
PS1 - tiekiamo oro slėgio relė
PS2 - šalinamo oro slėgio relė
P - šilumokaičio slėgio relė
TL - šviežio oro temperatūros jutiklis (tiekia-
mas kartu su integruota automatinio valdymo
sistema)
TE - šalinamo oro temperatūros jutiklis
DTJ - Ištraukiamo oro dregmės ir temeperatū-
ros jutiklis
Вид со стороны обслуживания
8
IV - вентилятор вытяжного воздуха
PV - вентилятор приточного воздуха
PR - пластинчатый теплообменник
KE - электрический нагреватель
PE - подогреватель теплообменника
PF - фильтр для свежего воздуха
IF - фильтр для вытяжного воздуха
TJ - Датчик температуры приточного воздуха
M - воздухообводной клапан by-pass
PS1 - реле давления приточного воздуха
PS2 - реле давления вытяжного воздуха
P - датчик теплообменника давления
T L - д ат ч и к т е м п . с в е ж е го в о зд у х а
(поставляется в комплекте с ин- тегрированной
автомат. системой управления)
TE - датчик темп. выбрасываемого воздуха
DTJ - Влажност и темп. вытяжного воздухa
Vaizdas iš aptarnavimo pusės
View from access side
Sicht von der Bedienungsseite
Šalinamas oras
Выбрасываемый воздух
Exhaust air
Fortluft
Šviežias oras
Свежий воздух
Fresh air
Aussenluft
FR
SK1
SK2
SKP1
SKP2
IV - exhaust air fan
PV - supply air fan
PR - plate heat exchanger
KE - electrical heater
PE - pre-heater for heater exchanger
PF - filter for supply air
IF - filter for extract air
TJ - Supply air temp. sensor
M - by-pass damper
PS1 - supply air differential pressure relay
PS2 - extract air differential pressure relay
P - heat exchanger pressure relay
TL - temperature sensor for fresh air (supplied
in set with integrated automatic controll system)
TE - temperature sensor for exhaust air
DTJ - Temp. and humidity sensor for extract air
Atsarginiai filtrai FR
Запасные фильтры FR
Spare filters FR
Ersatzfilter FR
Šviežio oro sklendė SKM
Заслонка SKM свежого воздуха
Fresh air damper SKM
Frischluftklappe SKM
Ištraukiamo oro sklendė SKG
Заслонка вытяжного воздуха SKG
Extract air damper SKG
Auszug Luftklappe SKG
Šviežio oro sklendės pavara
Двигатель заслонки свежого воздуха
Fresh air damper actuator
Frische Luft Klappenantrieb
Ištraukiamo oro sklendės pavara
Двигатель заслонки вытяжного воздуха
Extract air damper actuator
Auszug Luftklappenantriebs
IV - Abluftventilator
PV - Zuluftventilator
PR - Kreuzstromwärmetauscher
KE - Elektro-Heizregister
PE - Frostschutzheizregister für Wärmetau-
scher
PF - Außenluftfilter
IF - Abluftfilter
TJ - Zulufttemperaturfühler
M - Bypassklappe
PS1 - Zuluft Differenzdruckschalter
PS2 - Abluft Differenzdruckschalter
P - Wärmetauscher Druckschalter
TL - Aussenlufttemperaturfühler (Zusammen mit
Schaltschrank lieferbar)
TE - Fortlufttemperaturfühler
DTJ - Abluftfeuchte- und Temperaturfühler.
Stouch Flex
Tiekiamas oras
Приточный воздух
Supply air
Zuluft
Ištraukiamas oras
Вытяжной воздух
Extract air
Abluft
