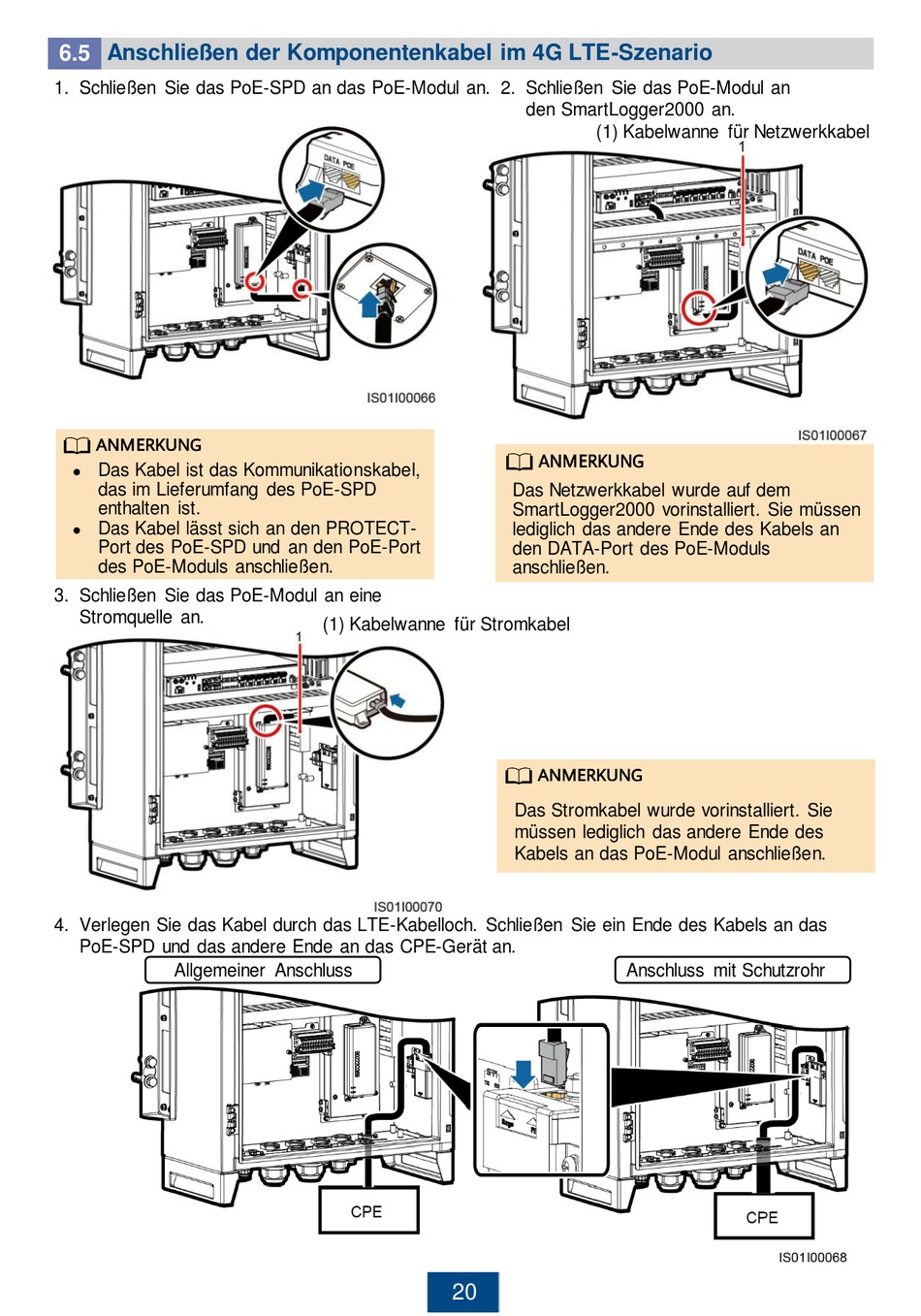

Anschließen der Komponentenkabel im 4G LTE-Szenario
6.5
1. Schließen Sie das PoE-SPD an das PoE-Modul an. 2. Schließen Sie das PoE-Modul an
Das Kabel ist das Kommunikationskabel,
⚫
das im Lieferumfang des PoE-SPD
enthalten ist.
Das Kabel lässt sich an den PROTECT-
⚫
Port des PoE-SPD und an den PoE-Port
des PoE-Moduls anschließen.
3. Schließen Sie das PoE-Modul an eine
Stromquelle an.
4. Verlegen Sie das Kabel durch das LTE-Kabelloch. Schließen Sie ein Ende des Kabels an das
PoE-SPD und das andere Ende an das CPE-Gerä t an.
Allgemeiner Anschluss
(1) Kabelwanne für Stromkabel
20
den SmartLogger2000 an.
(1) Kabelwanne fü r Netzwerkkabel
Das Netzwerkkabel wurde auf dem
SmartLogger2000 vorinstalliert. Sie mü ssen
lediglich das andere Ende des Kabels an
den DATA-Port des PoE-Moduls
anschließen.
Das Stromkabel wurde vorinstalliert. Sie
mü ssen lediglich das andere Ende des
Kabels an das PoE-Modul anschließen.
Anschluss mit Schutzrohr
