Wandmontage

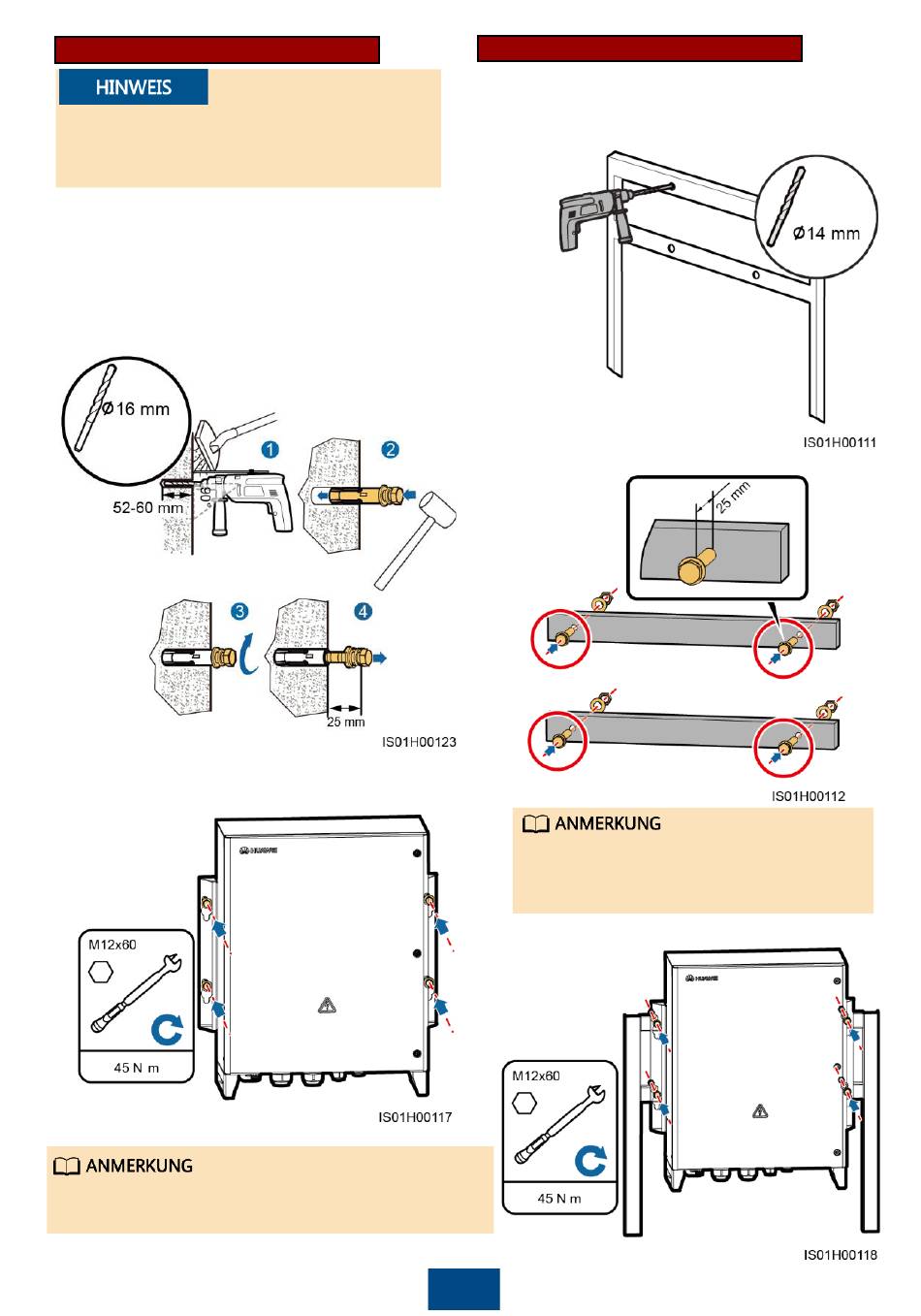

Montieren Sie den Smart Array Controller
an einer ebenen Wand, die das Gewicht
des Smart Array Controllers von 26 kg
sicher tragen kann.
1. Bestimmen Sie die Position der Lö cher
anhand der Montageschablone, und
markieren Sie anschließend die Position
der Löcher mit einem Filzstift.
2. Bohren Sie die Lö cher mit einer
Schlagbohrmaschine und montieren Sie die
Spreizdübel und Schrauben.
3. Montieren und befestigen Sie den Schrank.
Ziehen Sie die Schrauben mithilfe eines
Drehmomentschlü ssels SW18 an.
Trägermontage
1. Bestimmen Sie die Position der Lö cher anhand der
Montageschablone, und markieren Sie anschließ end
die Position der Lö cher mit einem Filzstift.
2. Bohren Sie die Lö cher.
3. Ziehen Sie die Schrauben an.
Die Schrauben, die zur Sicherung der
Träger verwendet werden, erhalten Sie,
nachdem Sie die Spreizdü bel von den
Schrauben entfernt haben.
4. Montieren und befestigen Sie den
Schrank.
