Anschlüsse

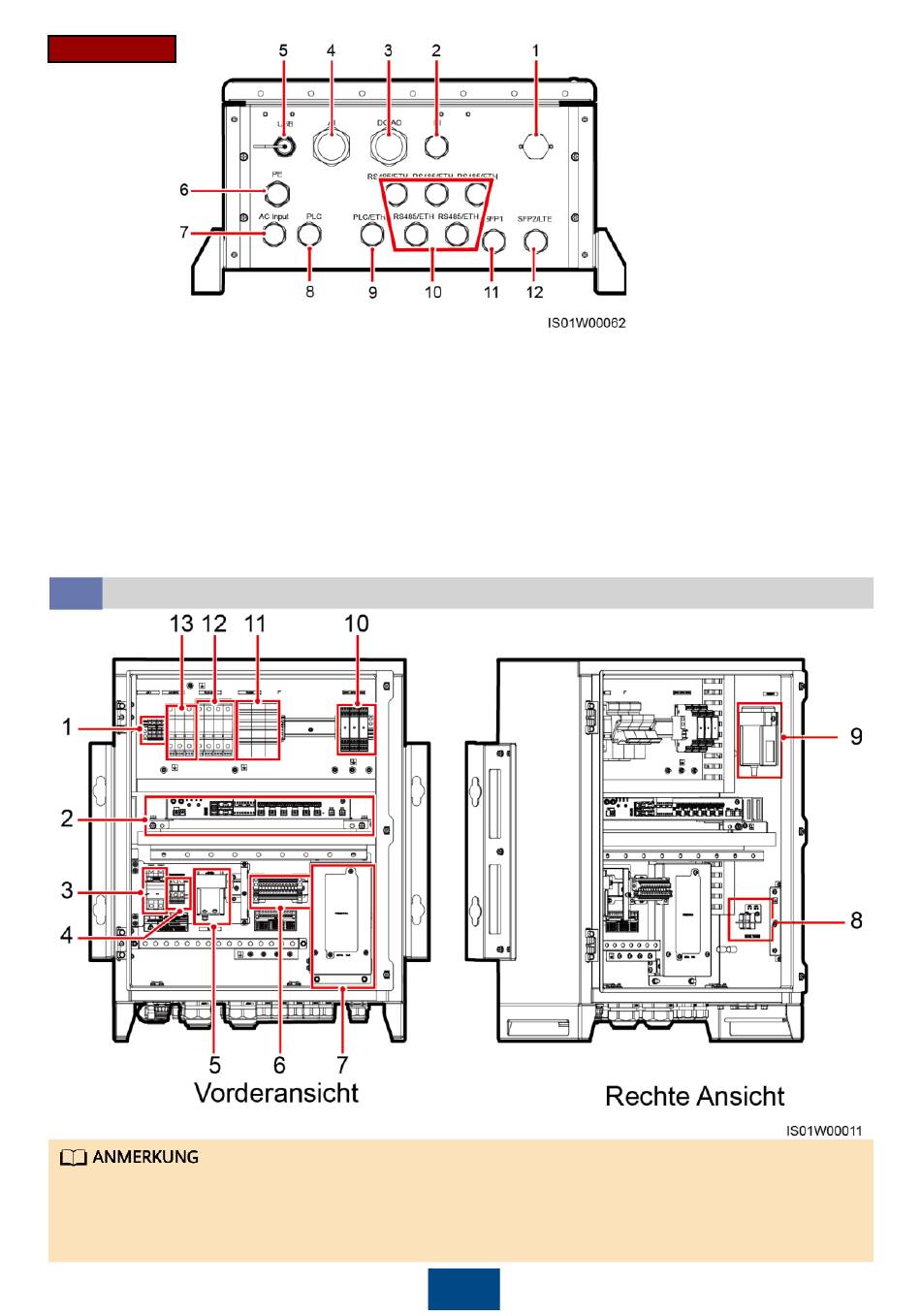

Beschreibung des unteren Anschlusses:
1. Belü ftungsventil
2. Loch fü r den Kabelanschluss
am DI-Port (DI)
3. Loch fü r den Kabelanschluss
am DO/AO-Port (DO/AO)
4. Loch fü r den Kabelanschluss
am AI-Port (AI)
1.3
Werkseitig installierte Komponenten
•
Dieses Dokument beschreibt die werkseitig installierten Komponenten des Smart Array Controller
(mit PLC-Modulen).
• Aus Grü nden der Einfachheit zeigt die folgende Tabelle nur die werkseitig installierten
Komponenten, die Sie fü r die Bedienung benötigen.
5. Anschließen eines USB-
Flash-Laufwerks (USB)
6. PE-Kabelloch (PE)
7. Loch für das einphasige
Stromkabel des Smart
Array Controllers (AC Input)
8. Loch für das AC-
Stromkabel (PLC)
2
9. Loch fü r das AC-Stromkabel
oder Netzwerkkabel (PLC/EHT)
10.Loch fü r periphere RS485-
Kommunikationskabel oder
Netzwerkkabel (RS485/ETH)
11.Loch fü r das Glasfaserkabel
(SFP1)
12.Loch fü r das Glasfaserkabel
oder Netzwerkkabel
(SFP2/LTE)
