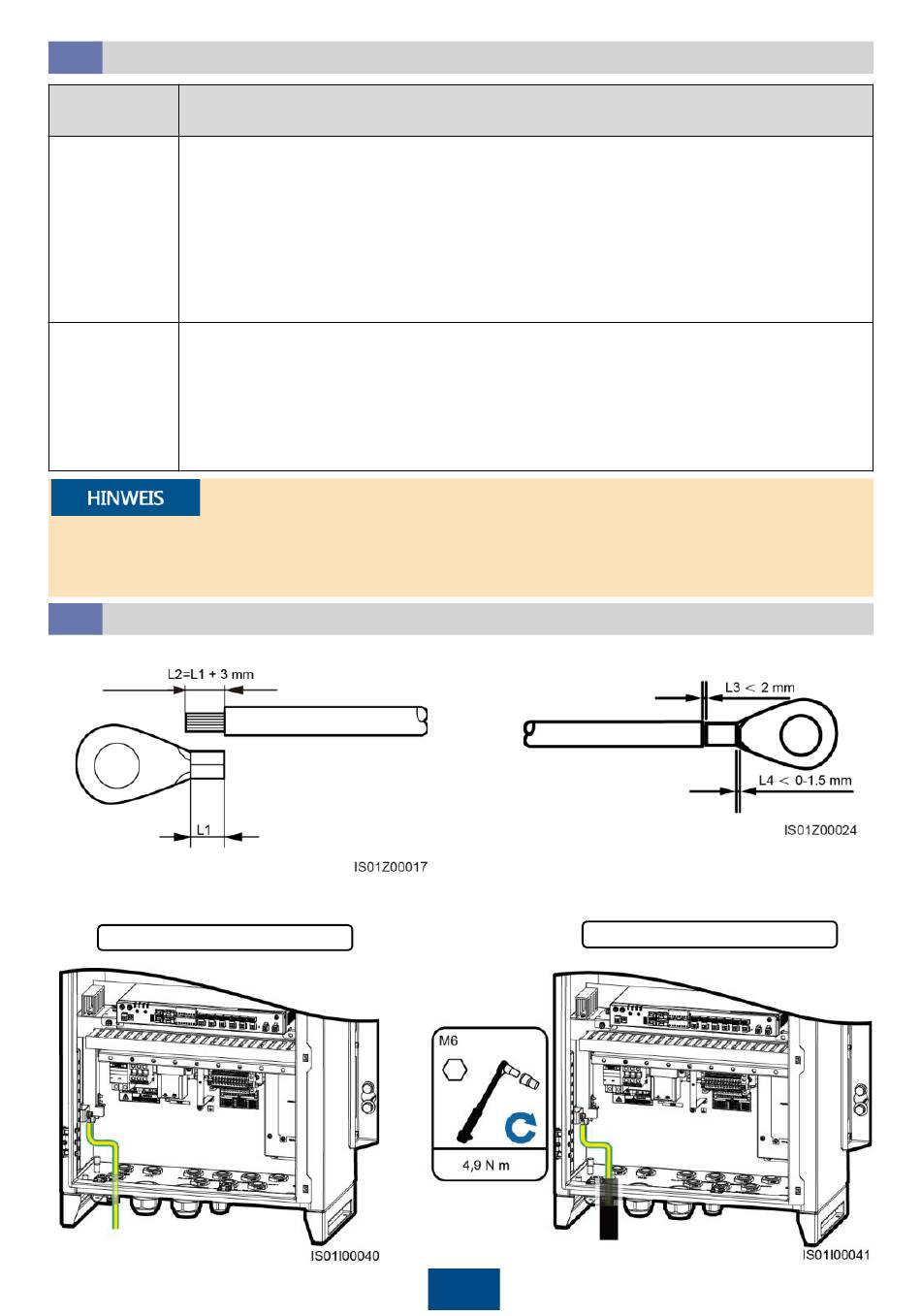

Allgemeiner Anschluss
6.2
Verbindungs
Verfahren
methode
1. Entfernen Sie die Verschlusskappe vom wasserdichten Kabelsteckverbinder
(kurz wasserdichter Anschluss) an der Unterseite des Smart Array Controllers,
und entfernen Sie den Stecker von der Verschlusskappe.
2. Verlegen Sie das Kabel durch die Verschlusskappe und dann durch den
Allgemeiner
wasserdichten Steckverbinder.
Anschluss
3. Befestigen Sie das Kabel.
4. Stellen Sie sicher, dass das Kabel korrekt und sicher angeschlossen ist, und
dichten Sie den wasserdichten Steckverbinder und das Kabelloch anschließend
mit Brandschutzspachtelmasse ab.
1. Entfernen Sie den wasserdichten Steckverbinder von der Unterseite des Smart
Array Controllers.
2. Verlegen Sie das Kabel durch das Rohr und dann durch das Kabelloch.
Anschluss mit
3. Befestigen Sie das Kabel.
Schutzrohr
4. Stellen Sie sicher, dass das Kabel korrekt und sicher angeschlossen ist.
Befestigen Sie das Kabelfü hrungsrohr, und dichten Sie das Kabelloch mit
Brandschutzspachtelmasse ab.
Es wird empfohlen, dass das externe Kabel, das mit dem Smart Array Controller verbunden ist, im
Schrank aufgewickelt und anschließend mit dem entsprechenden Anschluss verbunden wird. Dies
dient zur Vermeidung eines schlechten Kabelanschlusses aufgrund von durch Bodenabsenkung
verursachter Überlastung.
Anschließen des Erdungskabels
6.3
1. Bereiten Sie die Kabelschuhe vor.
2. Verlegen Sie das vorbereitete Kabel durch das PE-Kabelloch an der Unterseite des
Schranks zum Erdungspunkt.
Allgemeiner Anschluss
Anschluss mit Schutzrohr
17
