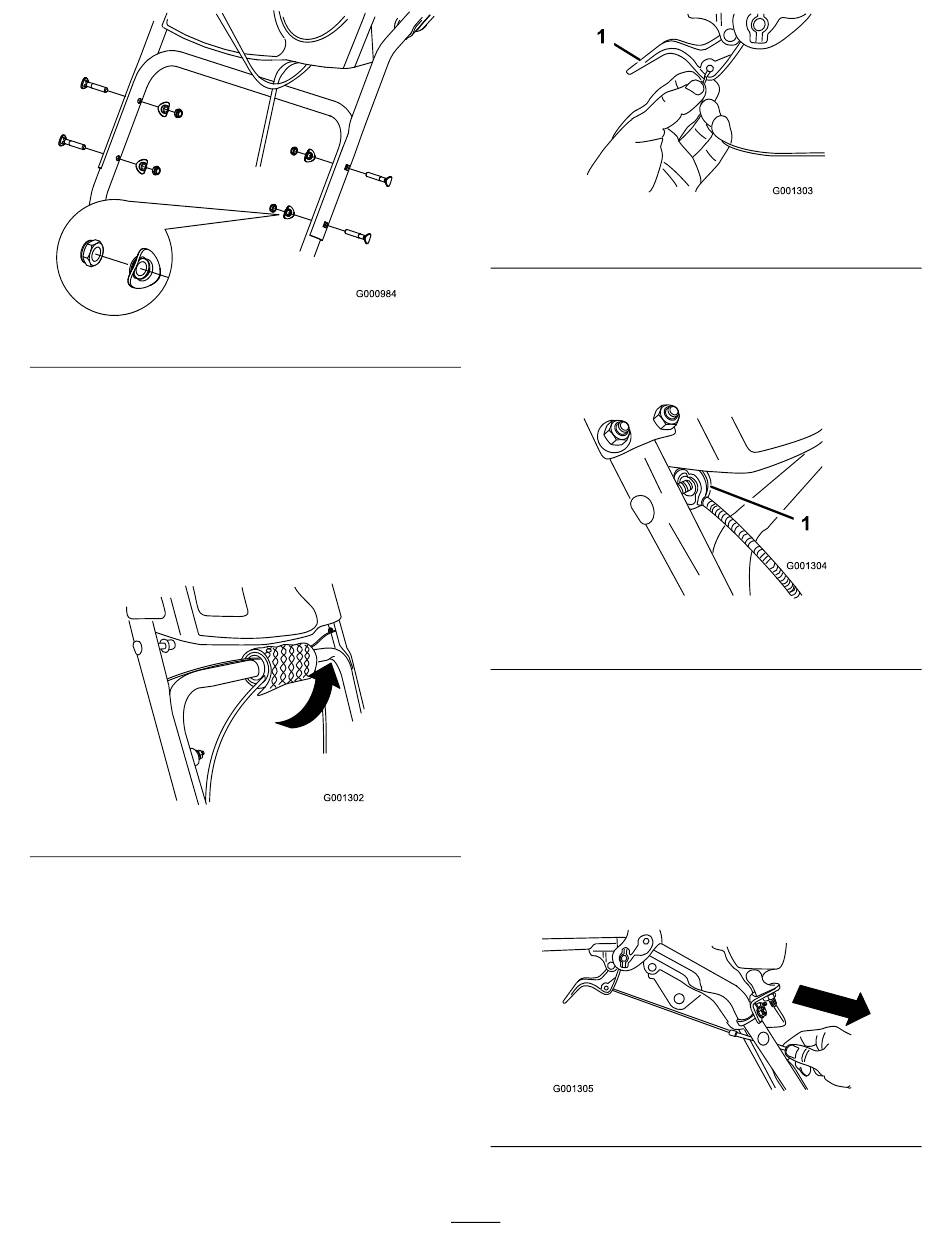

2. Montieren der Kabelenden
der Radkupplung
Verfahren
1. Wickeln Sie die Kabelenden vom unteren Griff ab
(Bild 5).
2. Verlegen Sie entweder das rechte oder linke
Kabelende über den unteren Griff und stecken Sie
das Kabelende in das Loch am entsprechenden
Radkupplungshebel (Bild 6).
Bild 4
Bild 5
1. Radkupplungshebel
3. Nehmen Sie die Mutter und die Scheibe vom Griff
ab. Befestigen Sie dann die Kabelklemme auf dem
Kabel zum Griff, setzen Sie die Scheibe und Mutter
auf, und ziehen Sie die Mutter mit der Hand fest
(Bild 7).
1. Kabelklemme (2)
Wichtig: Stellen Sie sicher, dass die gewellte
Seite der Kabelklemme am Griff anliegt, und
dass das Kabel unter der Klemmenschraube
verlegt ist. Das Kabel muss geradlinig von
der Kabelklemme zur Anschlussstelle am
Radkupplungshebel verlaufen.
4. Ziehen Sie den Kabelmantel vorsichtig nach unten,
bis der Radkupplungshebel unten ist, und das Kabel
kein Spiel mehr hat. Ziehen Sie dann die Mutter an
der Kabelklemme fest (Bild 8).
8
Bild 6
Bild 7
Bild 8
