Power Max
Modellnr. 38637—Seriennr. 280000001 und höher
Einführung
Lesen Sie diese Informationen sorgfältig durch, um sich
mit dem ordnungsgemäßen Einsatz und der Wartung
des Geräts vertraut zu machen und Verletzungen und
eine Beschädigung des Geräts zu vermeiden. Sie tragen
die Verantwortung für einen ordnungsgemäßen und
sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu
Produkten und Zubehör sowie Angaben zu Ihrem
örtlichen Vertragshändler oder zur Registrierung des
Produkts direkt an Toro unter www.Toro.com.
Wenden Sie sich an Ihren Toro Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Toro Originalersatzteile oder weitere Informationen
benötigen. Haben Sie dafür die Modell- und
Seriennummern der Maschine griffbereit. Bild 1
zeigt die Position der Modell- und Seriennummern an
der Maschine. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein.
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol (Bild 2) gekennzeichnet, das auf
eine Gefahr hinweist, die zu schweren oder tödlichen
© 2008—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®

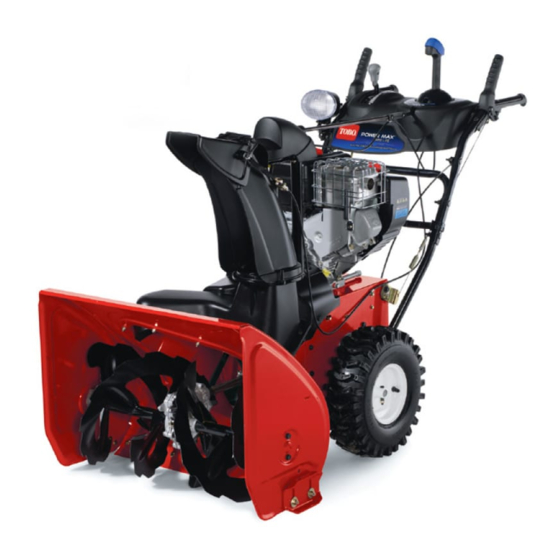

828 OXE Schneefräse
Bild 1
Registrieren Sie Ihr Produkt unter www.Toro.com.
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Warnsymbol
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
Ein Ersatzexemplar der Bedienungsanleitung
erhalten Sie vom Motorhersteller.
Form No. 3358-568 Rev B
Bedienungsanleitung
Bild 2
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
