gOVWlQGH

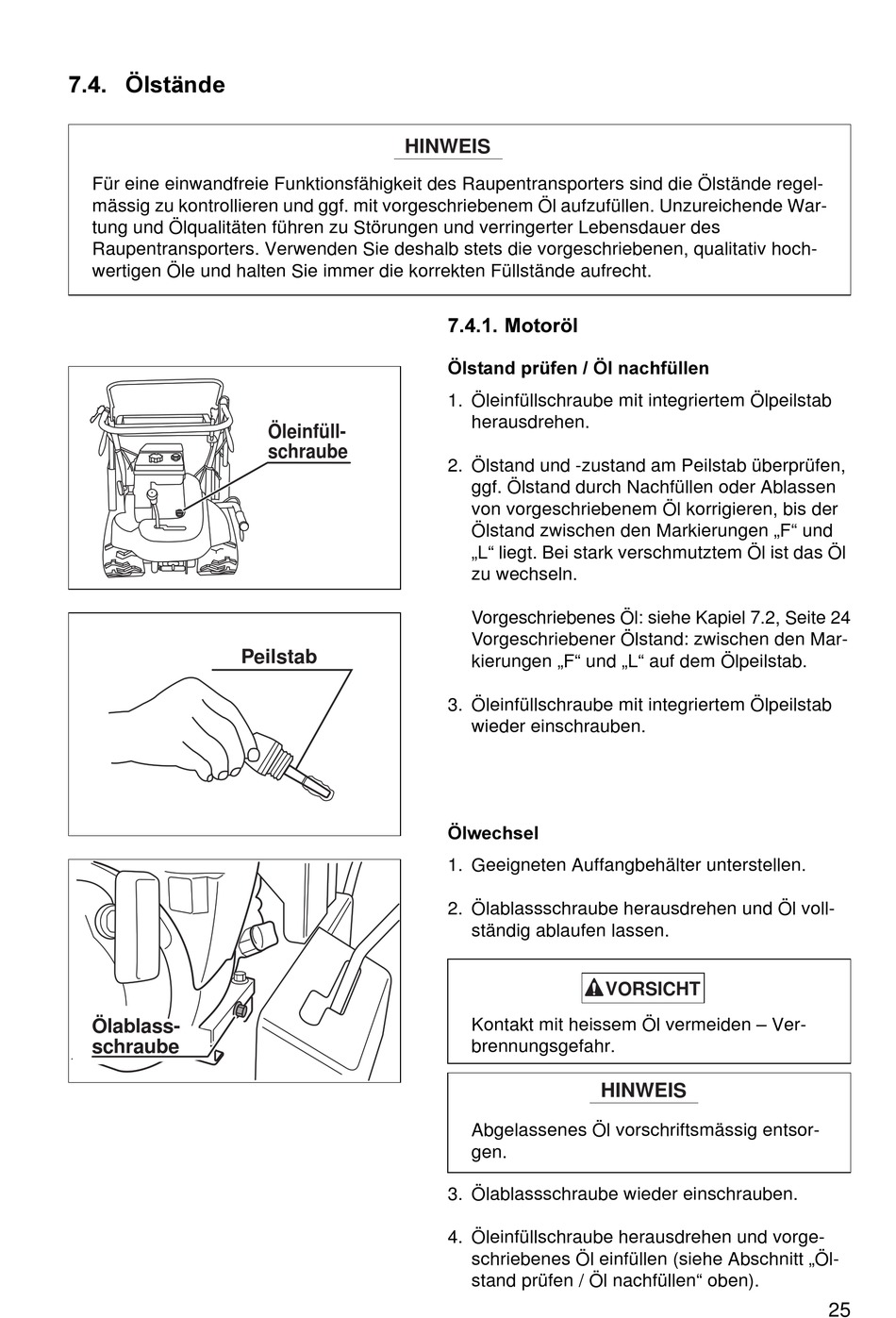

Für eine einwandfreie Funktionsfähigkeit des Raupentransporters sind die Ölstände regel-
mässig zu kontrollieren und ggf. mit vorgeschriebenem Öl aufzufüllen. Unzureichende War-
tung und Ölqualitäten führen zu Störungen und verringerter Lebensdauer des
Raupentransporters. Verwenden Sie deshalb stets die vorgeschriebenen, qualitativ hoch-
wertigen Öle und halten Sie immer die korrekten Füllstände aufrecht.
Ölablass-
schraube
HINWEIS
Öleinfüll-
schraube
Peilstab
0RWRU|O
gOVWDQG SUIHQ gO QDFKIOOHQ
1. Öleinfüllschraube mit integriertem Ölpeilstab
herausdrehen.
2. Ölstand und -zustand am Peilstab überprüfen,
ggf. Ölstand durch Nachfüllen oder Ablassen
von vorgeschriebenem Öl korrigieren, bis der
Ölstand zwischen den Markierungen „F" und
„L" liegt. Bei stark verschmutztem Öl ist das Öl
zu wechseln.
Vorgeschriebenes Öl: siehe Kapiel 7.2, Seite 24
Vorgeschriebener Ölstand: zwischen den Mar-
kierungen „F" und „L" auf dem Ölpeilstab.
3. Öleinfüllschraube mit integriertem Ölpeilstab
wieder einschrauben.
gOZHFKVHO
1. Geeigneten Auffangbehälter unterstellen.
2. Ölablassschraube herausdrehen und Öl voll-
ständig ablaufen lassen.
VORSICHT
Kontakt mit heissem Öl vermeiden – Ver-
brennungsgefahr.
HINWEIS
Abgelassenes Öl vorschriftsmässig entsor-
gen.
3. Ölablassschraube wieder einschrauben.
4. Öleinfüllschraube herausdrehen und vorge-
schriebenes Öl einfüllen (siehe Abschnitt „Öl-
stand prüfen / Öl nachfüllen" oben).
25
