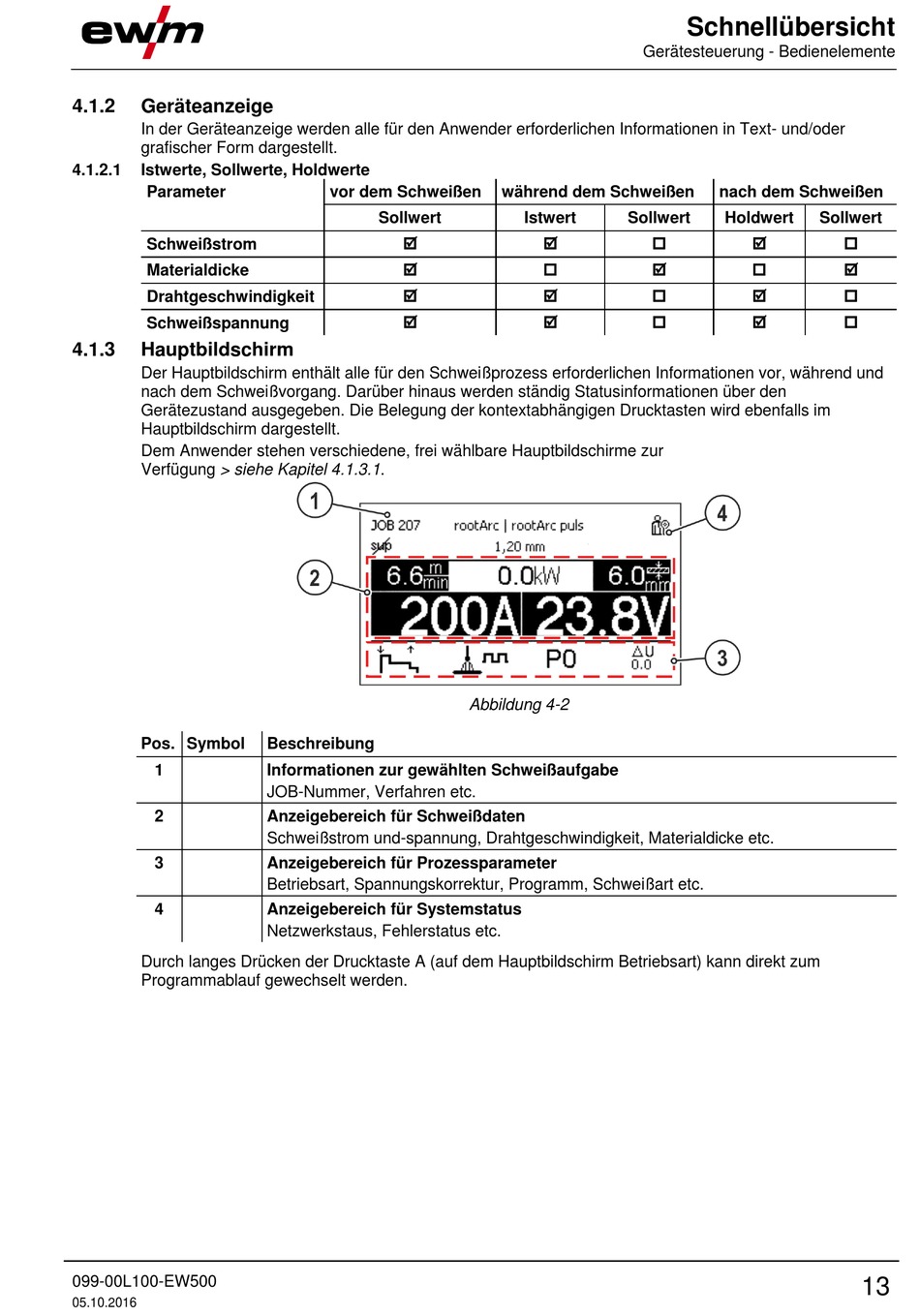

4.1.2
Geräteanzeige
In der Geräteanzeige werden alle für den Anwender erforderlichen Informationen in Text- und/oder
grafischer Form dargestellt.
4.1.2.1
Istwerte, Sollwerte, Holdwerte
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
4.1.3
Hauptbildschirm
Der Hauptbildschirm enthält alle für den Schweißprozess erforderlichen Informationen vor, während und
nach dem Schweißvorgang. Darüber hinaus werden ständig Statusinformationen über den
Gerätezustand ausgegeben. Die Belegung der kontextabhängigen Drucktasten wird ebenfalls im
Hauptbildschirm dargestellt.
Dem Anwender stehen verschiedene, frei wählbare Hauptbildschirme zur
Verfügung > siehe Kapitel 4.1.3.1.
Pos. Symbol
1
2
3
4
Durch langes Drücken der Drucktaste A (auf dem Hauptbildschirm Betriebsart) kann direkt zum
Programmablauf gewechselt werden.
099-00L100-EW500
05.10.2016
vor dem Schweißen
Sollwert
Beschreibung
0
Informationen zur gewählten Schweißaufgabe
JOB-Nummer, Verfahren etc.
Anzeigebereich für Schweißdaten
Schweißstrom und-spannung, Drahtgeschwindigkeit, Materialdicke etc.
Anzeigebereich für Prozessparameter
Betriebsart, Spannungskorrektur, Programm, Schweißart etc.
Anzeigebereich für Systemstatus
Netzwerkstaus, Fehlerstatus etc.
Gerätesteuerung - Bedienelemente
während dem Schweißen
Istwert
Sollwert
Abbildung 4-2
Schnellübersicht
nach dem Schweißen
Holdwert
Sollwert
13
