Schnellübersicht

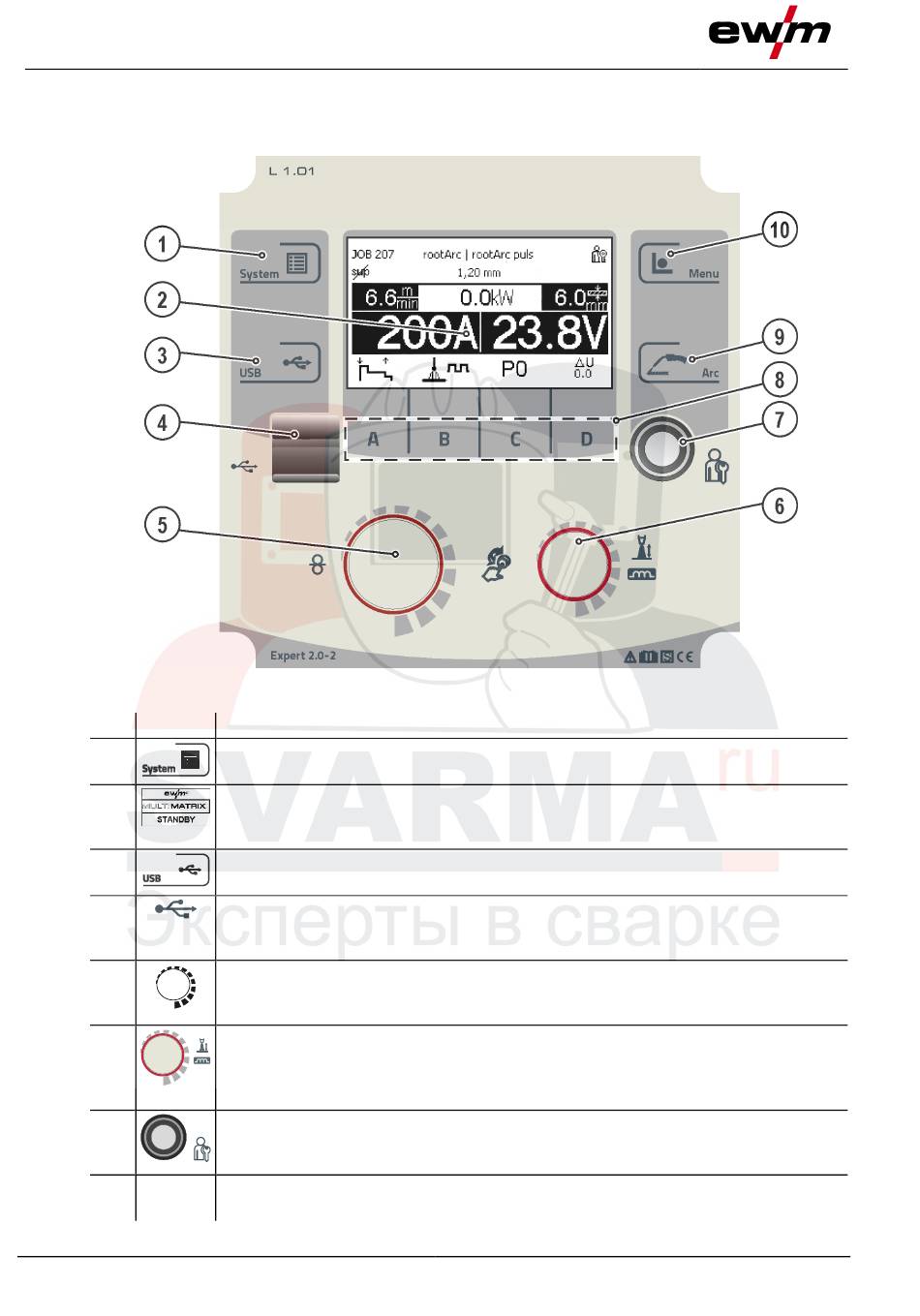

Gerätesteuerung - Bedienelemente
Schnellübersicht
4
4.1
Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
6
7
8
A B C D Drucktasten, kontextabhängig
10
Beschreibung
0
Drucktaste System
Zur Anzeige und Konfiguration der Systemeinstellungen > siehe Kapitel 5.4.
Geräteanzeige
Grafische Geräteanzeige zur Darstellung aller Gerätefunktionen, Menüs, Parameter
und deren Werten > siehe Kapitel 4.1.2.
Drucktaste USB
Bedienung und Einstellungen der USB-Schnittstelle > siehe Kapitel 5.5.
USB-Schnittstelle zur Offline-Datenübertragung
Anschluss von Speichermedien mit USB-Schnittstelle ohne eigene Stromversorgung,
(vorzugsweise USB-Sticks).
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und
Drücken > siehe Kapitel 5.1.
Steuerungsknopf - Lichtbogenlängenkorrektur / Drosselwirkung
(Lichtbogendynamik)
Steuerungsknopf zur Bedienung der Parameter durch Drücken und Drehen.
Drücken: Wechsel zwischen den Parametern. Drehen: Einstellen der Parameterwerte.
Schnittstelle (Xbutton)
Schweißfreigabe mit benutzerdefinierten Rechten zum Schutz gegen unbefugte
Benutzung > siehe Kapitel 5.4.2.
> siehe Kapitel 5.3
Abbildung 4-1
099-00L100-EW500
05.10.2016
