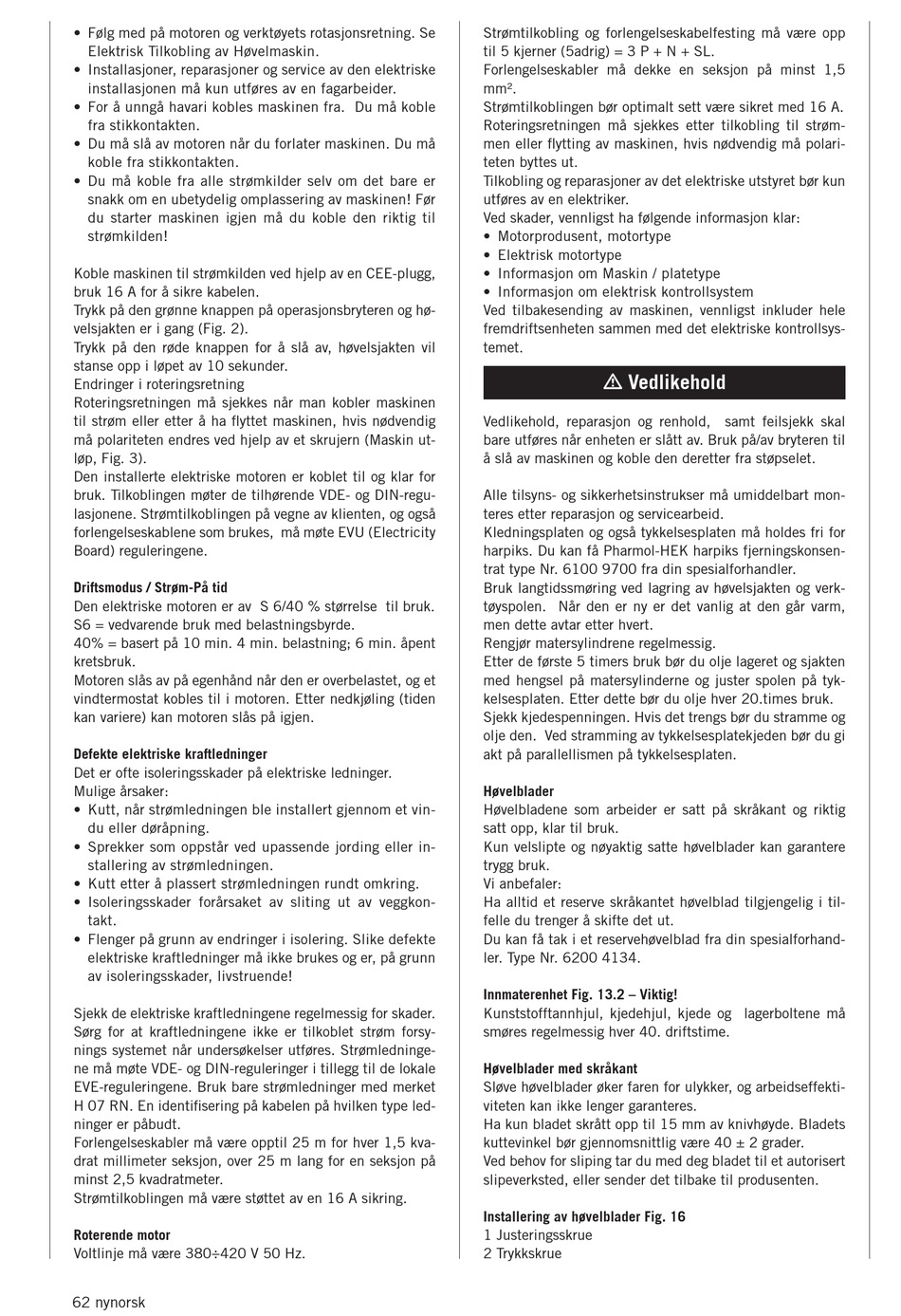

Følg med på motoren og verktøyets rotasjonsretning. Se
Elektrisk Tilkobling av Høvelmaskin.
•
Installasjoner, reparasjoner og service av den elektriske
installasjonen må kun utføres av en fagarbeider.
•
For å unngå havari kobles maskinen fra. Du må koble
fra stikkontakten.
•
Du må slå av motoren når du forlater maskinen. Du må
koble fra stikkontakten.
•
Du må koble fra alle strømkilder selv om det bare er
snakk om en ubetydelig omplassering av maskinen! Før
du starter maskinen igjen må du koble den riktig til
strømkilden!
Koble maskinen til strømkilden ved hjelp av en CEE-plugg,
bruk 16 A for å sikre kabelen.
Trykk på den grønne knappen på operasjonsbryteren og hø-
velsjakten er i gang (Fig. 2).
Trykk på den røde knappen for å slå av, høvelsjakten vil
stanse opp i løpet av 10 sekunder.
Endringer i roteringsretning
Roteringsretningen må sjekkes når man kobler maskinen
til strøm eller etter å ha flyttet maskinen, hvis nødvendig
må polariteten endres ved hjelp av et skrujern (Maskin ut-
løp, Fig. 3).
Den installerte elektriske motoren er koblet til og klar for
bruk. Tilkoblingen møter de tilhørende VDE- og DIN-regu-
lasjonene. Strømtilkoblingen på vegne av klienten, og også
forlengelseskablene som brukes, må møte EVU (Electricity
Board) reguleringene.
Driftsmodus / Strøm-På tid
Den elektriske motoren er av S 6/40 % størrelse til bruk.
S6 = vedvarende bruk med belastningsbyrde.
40% = basert på 10 min. 4 min. belastning; 6 min. åpent
kretsbruk.
Motoren slås av på egenhånd når den er overbelastet, og et
vindtermostat kobles til i motoren. Etter nedkjøling (tiden
kan variere) kan motoren slås på igjen.
Defekte elektriske kraftledninger
Det er ofte isoleringsskader på elektriske ledninger.
Mulige årsaker:
•
Kutt, når strømledningen ble installert gjennom et vin-
du eller døråpning.
•
Sprekker som oppstår ved upassende jording eller in-
stallering av strømledningen.
•
Kutt etter å plassert strømledningen rundt omkring.
•
Isoleringsskader forårsaket av sliting ut av veggkon-
takt.
•
Flenger på grunn av endringer i isolering. Slike defekte
elektriske kraftledninger må ikke brukes og er, på grunn
av isoleringsskader, livstruende!
Sjekk de elektriske kraftledningene regelmessig for skader.
Sørg for at kraftledningene ikke er tilkoblet strøm forsy-
nings systemet når undersøkelser utføres. Strømledninge-
ne må møte VDE- og DIN-reguleringer i tillegg til de lokale
EVE-reguleringene. Bruk bare strømledninger med merket
H 07 RN. En identifisering på kabelen på hvilken type led-
ninger er påbudt.
Forlengelseskabler må være opptil 25 m for hver 1,5 kva-
drat millimeter seksjon, over 25 m lang for en seksjon på
minst 2,5 kvadratmeter.
Strømtilkoblingen må være støttet av en 16 A sikring.
Roterende motor
Voltlinje må være 380÷420 V 50 Hz.
62 nynorsk
Strømtilkobling og forlengelseskabelfesting må være opp
til 5 kjerner (5adrig) = 3 P + N + SL.
Forlengelseskabler må dekke en seksjon på minst 1,5
mm².
Strømtilkoblingen bør optimalt sett være sikret med 16 A.
Roteringsretningen må sjekkes etter tilkobling til strøm-
men eller flytting av maskinen, hvis nødvendig må polari-
teten byttes ut.
Tilkobling og reparasjoner av det elektriske utstyret bør kun
utføres av en elektriker.
Ved skader, vennligst ha følgende informasjon klar:
•
Motorprodusent, motortype
•
Elektrisk motortype
•
Informasjon om Maskin / platetype
•
Informasjon om elektrisk kontrollsystem
Ved tilbakesending av maskinen, vennligst inkluder hele
fremdriftsenheten sammen med det elektriske kontrollsys-
temet.
m Vedlikehold
Vedlikehold, reparasjon og renhold, samt feilsjekk skal
bare utføres når enheten er slått av. Bruk på/av bryteren til
å slå av maskinen og koble den deretter fra støpselet.
Alle tilsyns- og sikkerhetsinstrukser må umiddelbart mon-
teres etter reparasjon og servicearbeid.
Kledningsplaten og også tykkelsesplaten må holdes fri for
harpiks. Du kan få Pharmol-HEK harpiks fjerningskonsen-
trat type Nr. 6100 9700 fra din spesialforhandler.
Bruk langtidssmøring ved lagring av høvelsjakten og verk-
tøyspolen. Når den er ny er det vanlig at den går varm,
men dette avtar etter hvert.
Rengjør matersylindrene regelmessig.
Etter de første 5 timers bruk bør du olje lageret og sjakten
med hengsel på matersylinderne og juster spolen på tyk-
kelsesplaten. Etter dette bør du olje hver 20.times bruk.
Sjekk kjedespenningen. Hvis det trengs bør du stramme og
olje den. Ved stramming av tykkelsesplatekjeden bør du gi
akt på parallellismen på tykkelsesplaten.
Høvelblader
Høvelbladene som arbeider er satt på skråkant og riktig
satt opp, klar til bruk.
Kun velslipte og nøyaktig satte høvelblader kan garantere
trygg bruk.
Vi anbefaler:
Ha alltid et reserve skråkantet høvelblad tilgjengelig i til-
felle du trenger å skifte det ut.
Du kan få tak i et reservehøvelblad fra din spesialforhand-
ler. Type Nr. 6200 4134.
Innmaterenhet Fig. 13.2 – Viktig!
Kunststofftannhjul, kjedehjul, kjede og lagerboltene må
smøres regelmessig hver 40. driftstime.
Høvelblader med skråkant
Sløve høvelblader øker faren for ulykker, og arbeidseffekti-
viteten kan ikke lenger garanteres.
Ha kun bladet skrått opp til 15 mm av knivhøyde. Bladets
kuttevinkel bør gjennomsnittlig være 40 ± 2 grader.
Ved behov for sliping tar du med deg bladet til et autorisert
slipeverksted, eller sender det tilbake til produsenten.
Installering av høvelblader Fig. 16
1 Justeringsskrue
2 Trykkskrue
