ANSCHLUSS EINES PUMPENSTARTRELAIS

HINWEIS: dieses Kapitel ist für sie nur von interesse,
wenn sie auch ein Pumpenstartrelais haben. dieses
relais verwendet ein signal des steuergeräts um
einen eigenen stromkreis zu schalten, z.B. um eine
Pumpe in Betrieb zu nehmen, die ihre Bewässer-
ungsanlage mit Wasser versorgt.
Das Steuergerät sollte mindestens 4,5 m vom Pumpenstartrelais
und der Pumpe entfernt montiert werden, um eventuelle elektrische
Störungen auf ein Minimum zu beschränken.
1. Führen Sie ein Kabelpaar vom Pumpenstartrelais zum
Steuergerät.
2. Schließen Sie einen Pol an die C-Klemme im Inneren des
Steuergerätes, den anderen vom Pumpenstartrelais an die
P-Klemme.
Die Haltespannung des Relais darf 0.30 Ampere nicht
überschreiten. Niemals eine Pumpe direkt am Steuergerät
anschließen, da sonst das Steuergerät beschädigt werden könnte.
10

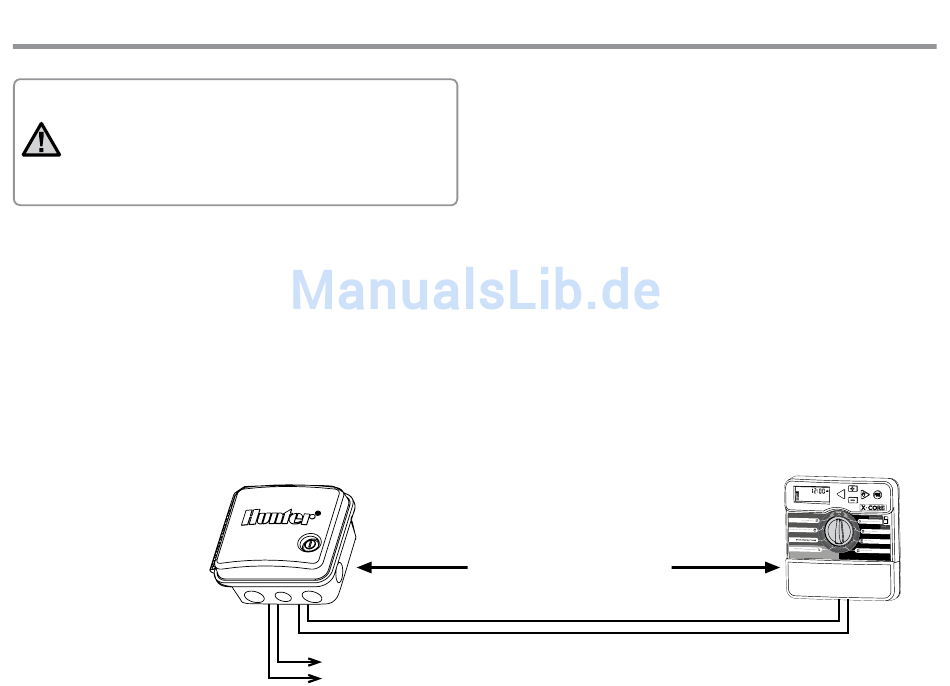

PSR Pumpenstart Relais
Zur Pumpe
Mindestabstand 4,5 m
