MONTAGE DES NODE

Der NODE kann leicht an jedem beliebigen Hunter Kunststoffventil
angebracht werden. Mit der speziell entworfenen Montageklammer ist
die Installation eine Leichtigkeit. Eine Schutzabdeckung aus Gummi
verhindert Schmutzansammlungen auf der Oberfläche des NODE.

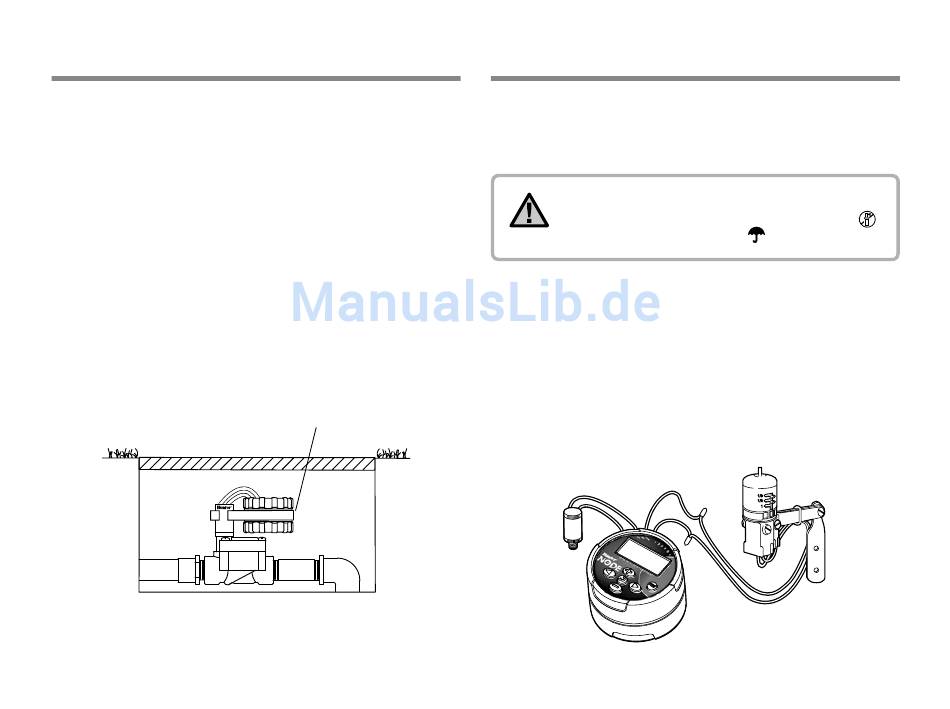

So montieren Sie den NODE auf ein Ventil (Abbildung 1)

1. Schrauben Sie die vorhandene Magnetspule vom Ventil ab.
2.
Schrauben Sie die Gleichstrom-Impulsmagnetspule (T/N 458200) in
den Ventildeckel.
3.
Setzen Sie das breite Ende der Montageklammer auf die Mitte des
NODE-Gehäuses auf.
4. Klicken Sie das schmale Ende der Montageklammer in die
Magnetspule.
Abbildung 1
6
Montageklammer

ANSCHLIESSEN EINES WETTERSENSORS

An den NODE können die Regensensoren Hunter Mini-Clik
Rain-Clik angeschlossen werden. Ein solcher Sensor dient dazu, die
®
Bewässerung einzustellen, wenn es die Wetterbedingungen erfordern.
HINWEIS: Wenn der Regensensor die Bewässerung
unterbricht, werden das Systemausschaltsymbol
"OFF" (AUS) und das Symbol
1.
Schneiden Sie die am NODE befestigte gelbe Aderschlaufe
ungefähr in der Mitte der Schlaufe durch.
2. Entfernen Sie ungefähr 13 mm der Isolierung von jeder
Ader. Verbinden Sie eine gelbe Ader mit jeder der Adern
des Wettersensors. Sie können den Regensensor bis
zu 30 m entfernt vom NODE-Steuergerät montieren
(0,8mm² Kabelmindestquerschnitt / 18 AWG).
3.
Sichern Sie die Kabelverbindungen mit wasserdichten
Steckverbindern.
Hunter Modell Mini-Clik
oder
®
,
angezeigt.
®
