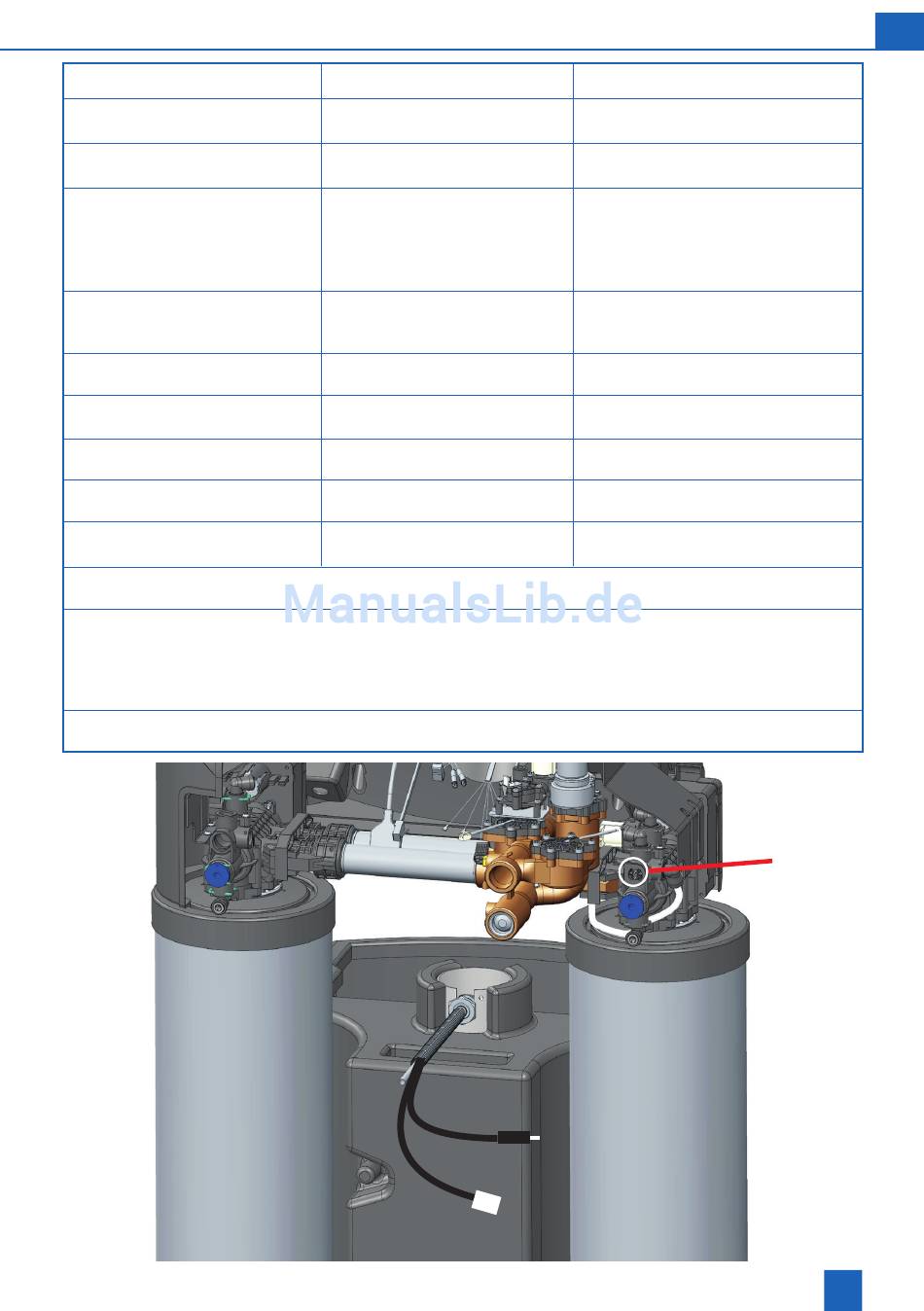

Rückansicht - BWT AQA perla Professional 2 Einbauanleitung Und Bedienungsanleitung

Nr Bezeichnung
K1 Kabel 1
K2 Kabel 2
K3
Flachstecker, Ader 1+2
Zweipolstecker, Ader 3+4
Flachstecker, Ader 5+6
K4 Flachstecker, Ader 4+5
Dreifachstecker
K5 Netzstecker
K6 Stecker, silber
K7 Stecker, gelb
K8 Stecker, schwarz
K9 Stecker, weiss
Optionale Anschlüsse
B3 Störmeldekontakt ZLT
Störung geschlossen bei Spannungsausfall, Salzmangel, Kurzschluss oder Überstrom von
Elektrolysezelle und Magnetventilen und Elektronikfehlern.
B4 Dosierausgang
Rückansicht
führt zu
SL Steuerventil, links
SR Steuerventil, rechts
MVNS Nachspeiseventil
B7 Elektrolysezelle
MVAS AQA-Safe-Ventil
MVSO Soleventil
B6 Buchse, weiss
Netzsteckdose
B2 Buchse, schwarz
B1 Buchse, gelb
B5 Buchse, schwarz
SR Steuerventil, rechts
Buchse, rot
Buchse, grün
K9
Beschreibung
Stecker RJ45
Stecker RJ45
Kabel 6-adrig
Solezählerkabel
Motorverschneideventil
Bypasswasserzählerkabel
Regeneriermittelbehälter
Regeneriermittelbehälter
ZLT, falls vorhanden
Dosieranlage falls vorhanden
K8
