Operação

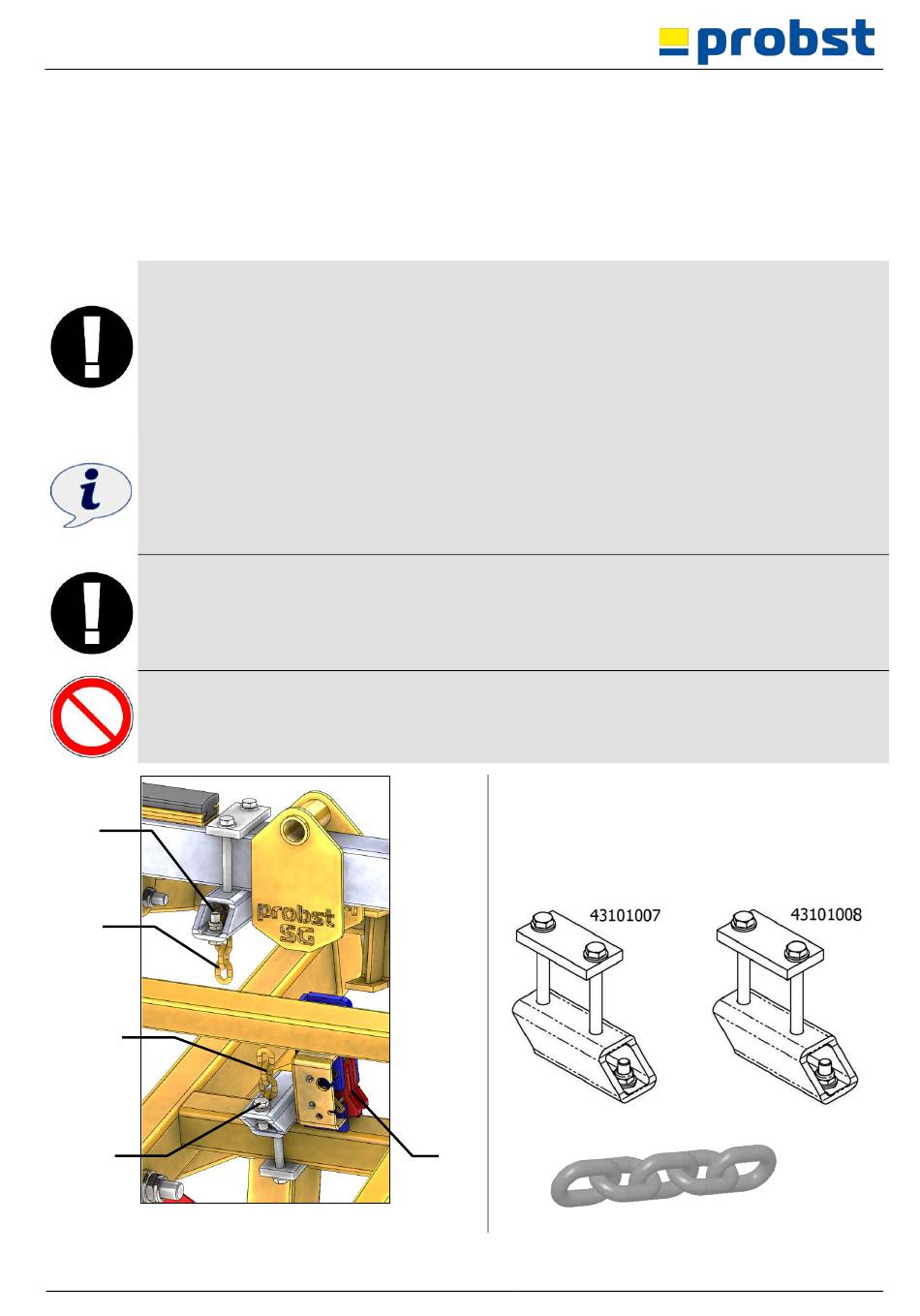

6.4 Cadeia de limitação e comutação automática
6.4.1 Cadeia de limitações
A corrente limitadora (2) situa-se entre a travessa superior do aparelho e o comutador automático (1) e
garante que os mordentes de borracha da pinça (sem objectos agarrados) não se podem fechar
completamente (abertura mínima).
•
Se o transportador (por exemplo, escavadora) estiver a deslocar-se extremamente rápido em
terrenos irregulares com a plataforma elevatória de tesoura SG aberta suspensa da lança, os
movimentos bruscos podem fazer com que o mecanismo de comutação automática (1) se
desbloqueie involuntariamente.
•
Neste caso, a corrente limitadora (2) limita a trajetória de fecho de modo a que as maxilas da pinça
não se toquem, mas sejam mantidas a uma certa distância uma da outra.
•
Em caso de desbloqueio involuntário do comutador automático (1), a corrente limitadora (2) ou a
sua fixação podem ser sobrecarregadas devido à elevada dinâmica.
•
Por este motivo, a corrente limitadora (ver 2 na Fig. A) e os respectivos parafusos de fixação (ver
A1 e A2 na Fig. A) devem ser sempre substituídos após um evento de esforço deste tipo, e o
travão de rotação do comutador automático (Fig. E) deve ser verificado quanto ao seu correto
funcionamento (ver Fig. F, G, H)!
•
N.º de encomenda para substituição da corrente de limitação e do travão de rotação, ver lista de
peças sobressalentes.
•
Antes de qualquer outra colocação em funcionamento, verificar se o conjunto completo
(Fig. B e C) apresenta sinais de desgaste (danos).
•
Se forem detectados danos, o conjunto completo (Fig. B e C) deve ser substituído!
•
Além disso, deve ser efectuado um controlo funcional do travão de rotação (ver fig. F, G, H)
e, se necessário, o travão de rotação deve ser substituído.
É proibido operar o aparelho (SG) com uma corrente de limitação danificada/quebrada! Perigo
de vida!
A1
2
2
A2
53100415 / 53100380 / 53100416 / 53100284
Abb. A
A corrente de fim de curso de substituição (2) deve
ser montada conforme indicado na ilustração seguinte
(Fig. A, C). A Fig. D mostra uma garra de tesoura SG
com corrente de limite tensionada.
Ver lista de peças sobressalentes para a
1
20 / 26
montagem completa.
Abb. B
PT
