Crimpen und Montage des Steckers
4

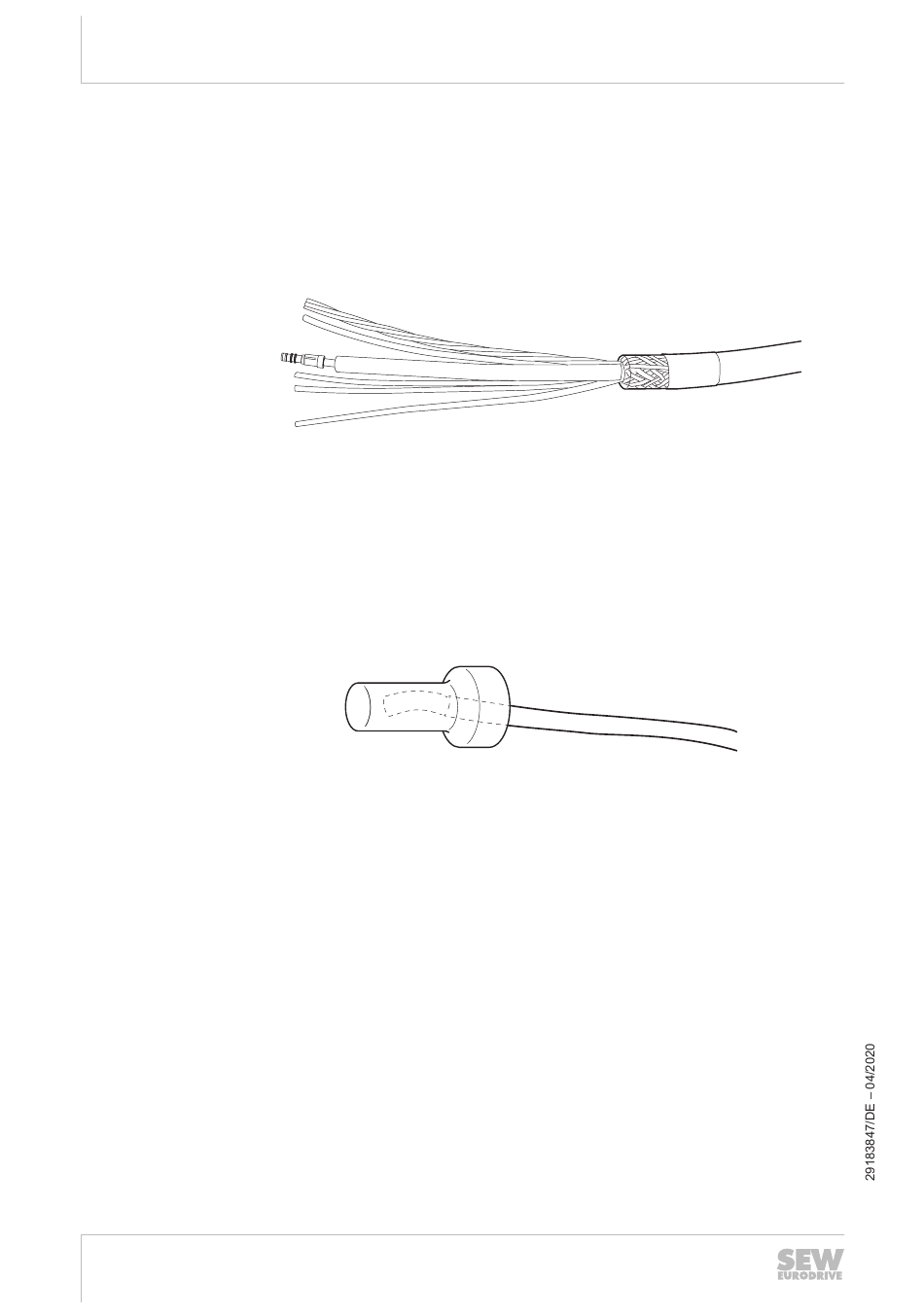

Verwendung des Isolierschlauchs
4.2
Verwendung des Isolierschlauchs
4.3
Verwahren von nicht angeschlossenen Adern
10
Zusatz zur Betriebsanleitung – MOVILINK
Wenn das Koaxialkabel im Klemmenkasten der Motoren DRN.., DR2S.. oder DR2L..
verlegt wird, muss das Koaxialkabel zusätzlich mit dem Isolierschlauch mechanisch
und elektrisch geschützt werden.
Der Isolierschlauch ist im Paket "MOVILINK
Schieben Sie dazu nach dem Crimpen des Steckverbinders und vor der Montage des
Steckergehäuses den Isolierschlauch über das Koaxialkabel.
Kürzen Sie den Isolierschlauch auf die passende Länge. Der Isolierschlauch muss
das Koaxialkabel vollständig abdecken.
Alle nicht angeschlossenen Adern, z. B. Bremsenadern, müssen im Klemmenkasten,
im Schaltschrank oder im Anschlussraum des MOVIMOT
mechanisch fixiert werden. Zur Isolation können die beigelegten Isolierkappen ver-
wendet werden.
Es ist nicht zulässig, die nicht verwendeten Adern mit PE oder mit GND zu verbinden.
®
DDI Tool Set 1
®
DDI Crimp. Parts 1" enthalten.
®
flexible einzeln isoliert und
32420415499
32420418571
