3.2
Ablängen des Koaxialkabels
Das Koaxialkabels muss je nach Verwendung auf der Motorseite oder auf der Umrich-
terseite abgelängt werden, damit die Länge des konfektionierten Kabels zum Motor
oder zum Umrichter passt.

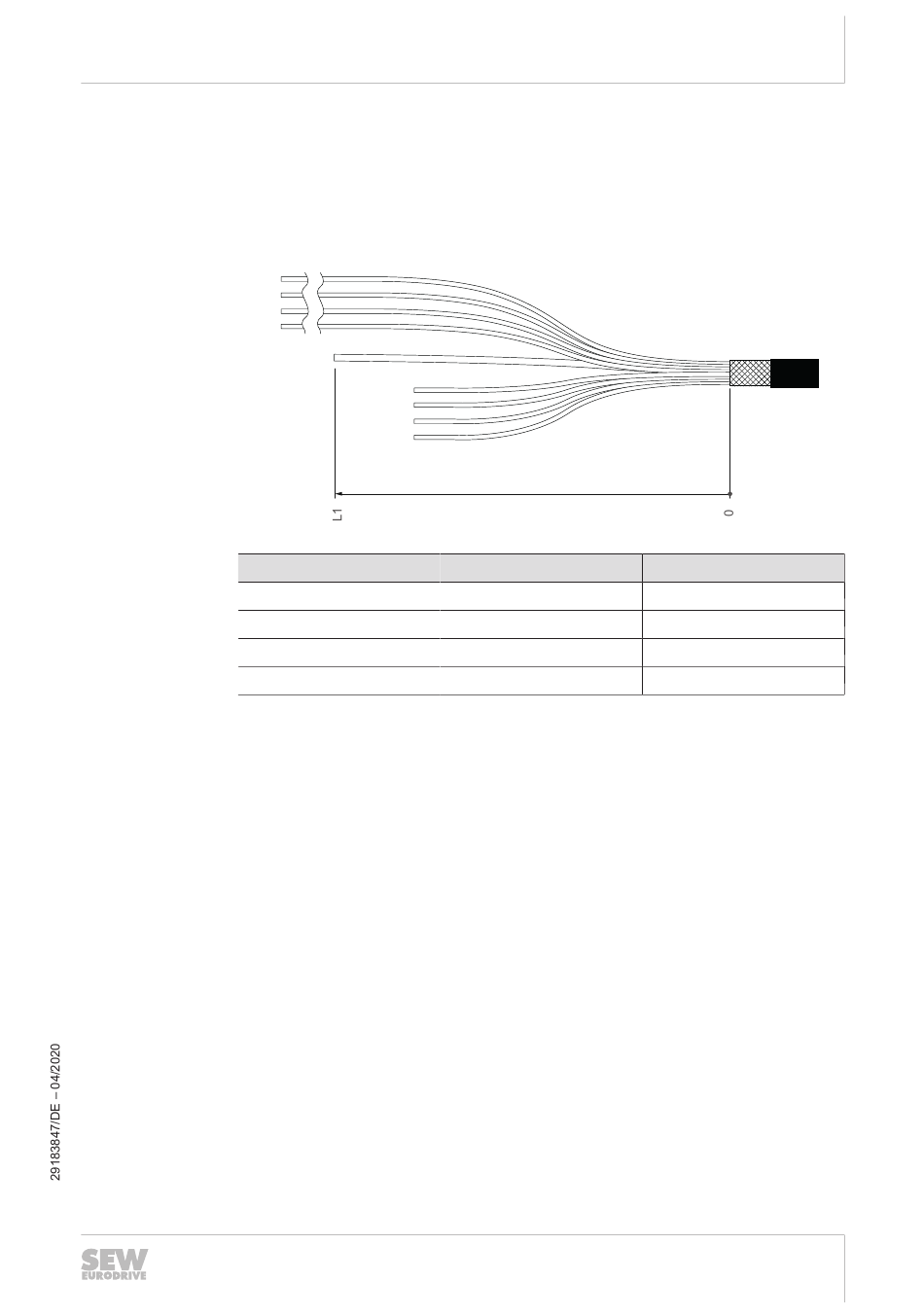

Schneiden Sie das Koaxialkabel auf die Länge L1 zu, bevor Sie mit der Montage des
Steckverbinders beginnen.
Kabel offen auf
Motorseite
Motor
DRN.., DR2S.., DR2L..
CMP..
CM3C..
MGF classic 1
YE
OG
PK
VT
PE
U
V
W
Werkzeuge und Kabel vorbereiten
Ablängen des Koaxialkabels
Baugröße
71 - 200
50 - 112
63 - 100
1 - 4
Zusatz zur Betriebsanleitung – MOVILINK
32330772875
Kabellänge L1 in mm
150
150
150
150
®
DDI Tool Set 1
3
7
