Potenzialausgleich
Klemmen
Endress+Hauser
HART-Eingang

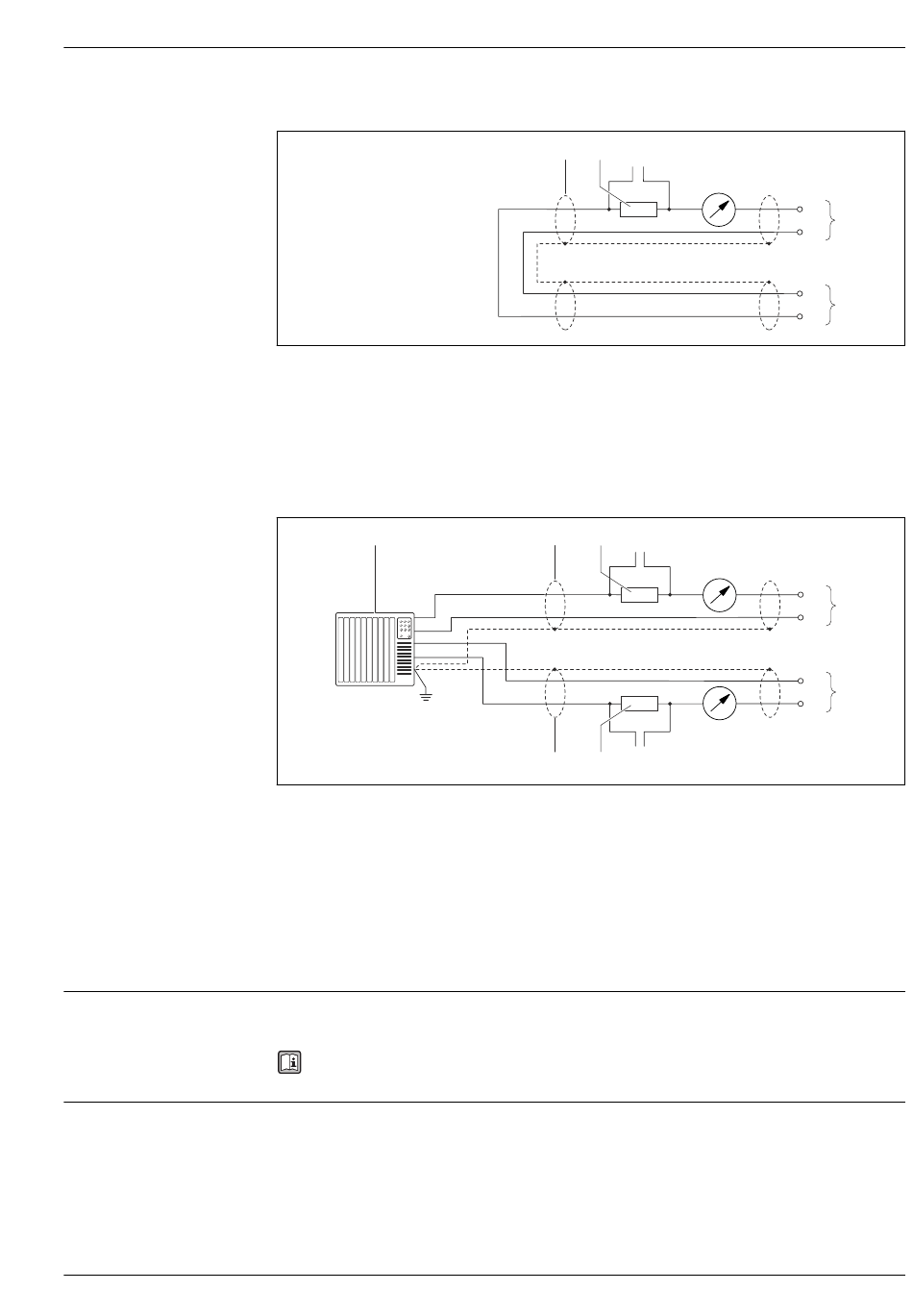

 15 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv)
1 Kabelschirm, Kabelspezifikation beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
3 Anschluss für HART-Bediengeräte
4 Analoges Anzeigeinstrument
5 Messumformer
6 Messaufnehmer für externe Messgröße
1
+
-
-
+
 16 Anschlussbeispiel für HART-Eingang (Master-Mode) über Stromausgang (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS).
Voraussetzung: Automatisierungssystem mit HART-Version 6, die HART-Kommandos 113 und 114 können
verarbeitet werden.
2 Kabelschirm, Kabelspezifikation beachten
3 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
4 Anschluss für HART-Bediengeräte
5 Analoges Anzeigeinstrument
6 Messumformer
7 Messaufnehmer für externe Messgröße
Anforderungen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation
(XA) beachten.
Messumformer
Federkraftklemmen für Aderquerschnitte 0,5...2,5 mm
Safety Barrier Promass 100
Steckbare Schraubklemmen für Aderquerschnitte 0,5...2,5 mm
1 2 3 4
4...20 mA
2 3 4 5
4...20 mA
4...20 mA
2 3 4 5
2 (20...14 AWG)
2
(20...14 AWG)
+
5
-
-
6
+
A0019828
+
6
-
-
7
+
A0019830
