Proline Cubemass C 100
Versorgungsspannung
Leistungsaufnahme
Endress+Hauser

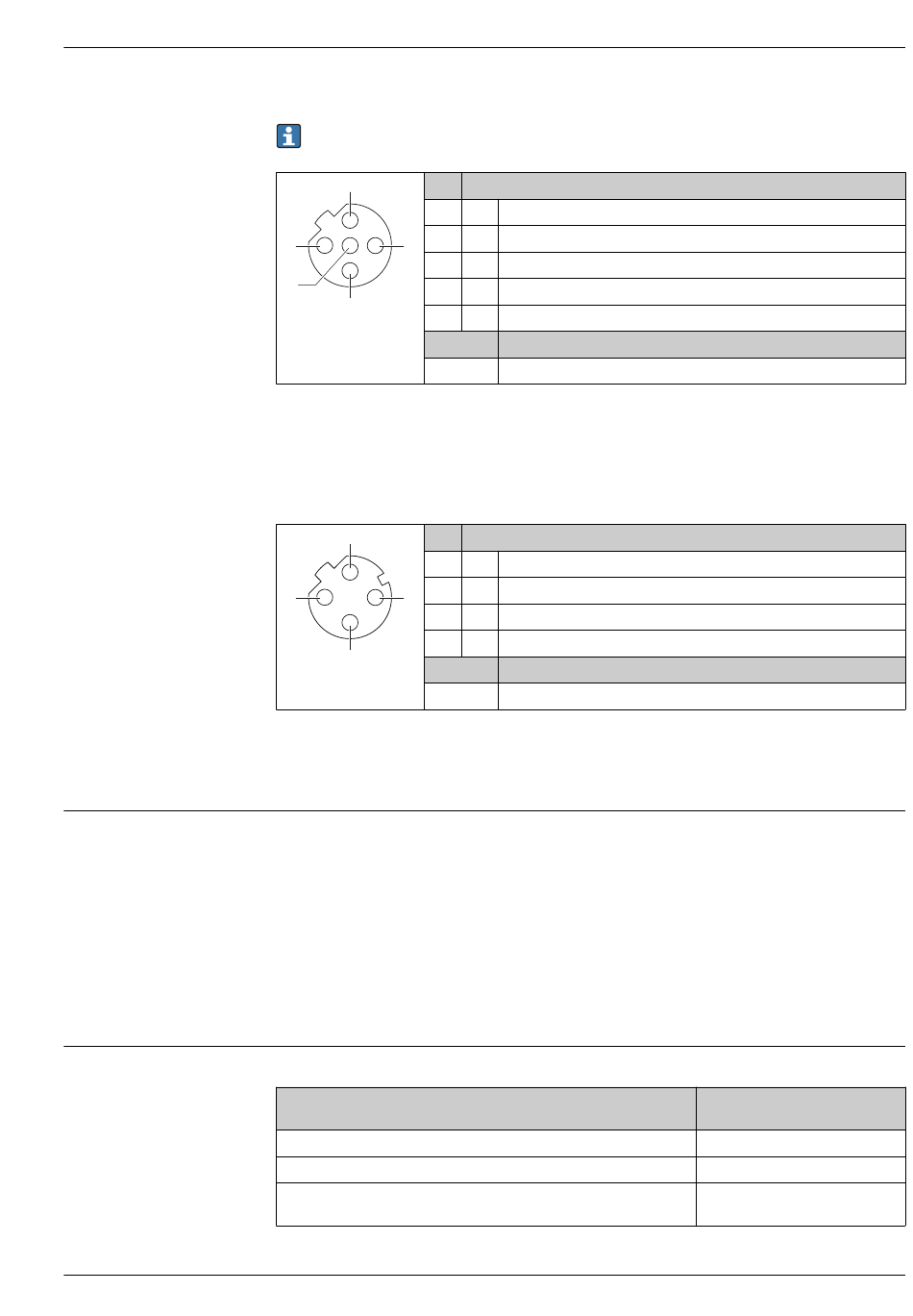

Gerätestecker für Signalübertragung (geräteseitig), MODBUS RS485 (nicht eigensicher)
Für den Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2.
Pin
2
1
2
1 3
3
5
4
4
5
A0016811
Codierung

• Als Stecker wird empfohlen: Binder, Serie 763, Teilenr. 79 4449 20 05
• Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwenden.
EtherNet/IP
Gerätestecker für Signalübertragung (geräteseitig)
Pin
2
1
2
1 3
3
4
4
Codierung
A0016812

Als Stecker wird empfohlen:
• Binder, Serie 763, Teilenr. 99 3729 810 04
• Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q
• Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwenden.
Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV).
Messumformer
Für Geräteausführung mit Kommunikationsart:
• HART, PROFIBUS DP, EtherNet/IP: DC 20...30 V
• Modbus RS485, Geräteausführung:
– Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2: DC 20...30 V
– Für Einsatz im eigensicheren Bereich: Speisung via Safety Barrier Promass 100
Safety Barrier Promass 100
DC 20...30 V
Messumformer
Bestellmerkmal "Ausgang"
Option B: 4-20mA HART mit Impuls-/Frequenz-/Schaltausgang
Option L: PROFIBUS DP
Option M: Modbus RS485, für Einsatz im nicht explosionsgefährdeten
Bereich und Zone 2/Div. 2
A
B
B
+
+
-
-
D
Belegung
Nicht belegt
Modbus RS485
Nicht belegt
Modbus RS485
Erdung/Schirmung
Stecker/Buchse
Buchse
Belegung
Tx
Rx
Tx
Rx
Stecker/Buchse
Buchse
Maximale
Leistungsaufnahme
3,5 W
3,5 W
3,5 W
