Proline Cubemass C 100
Spezielle Montagehinweise
Endress+Hauser

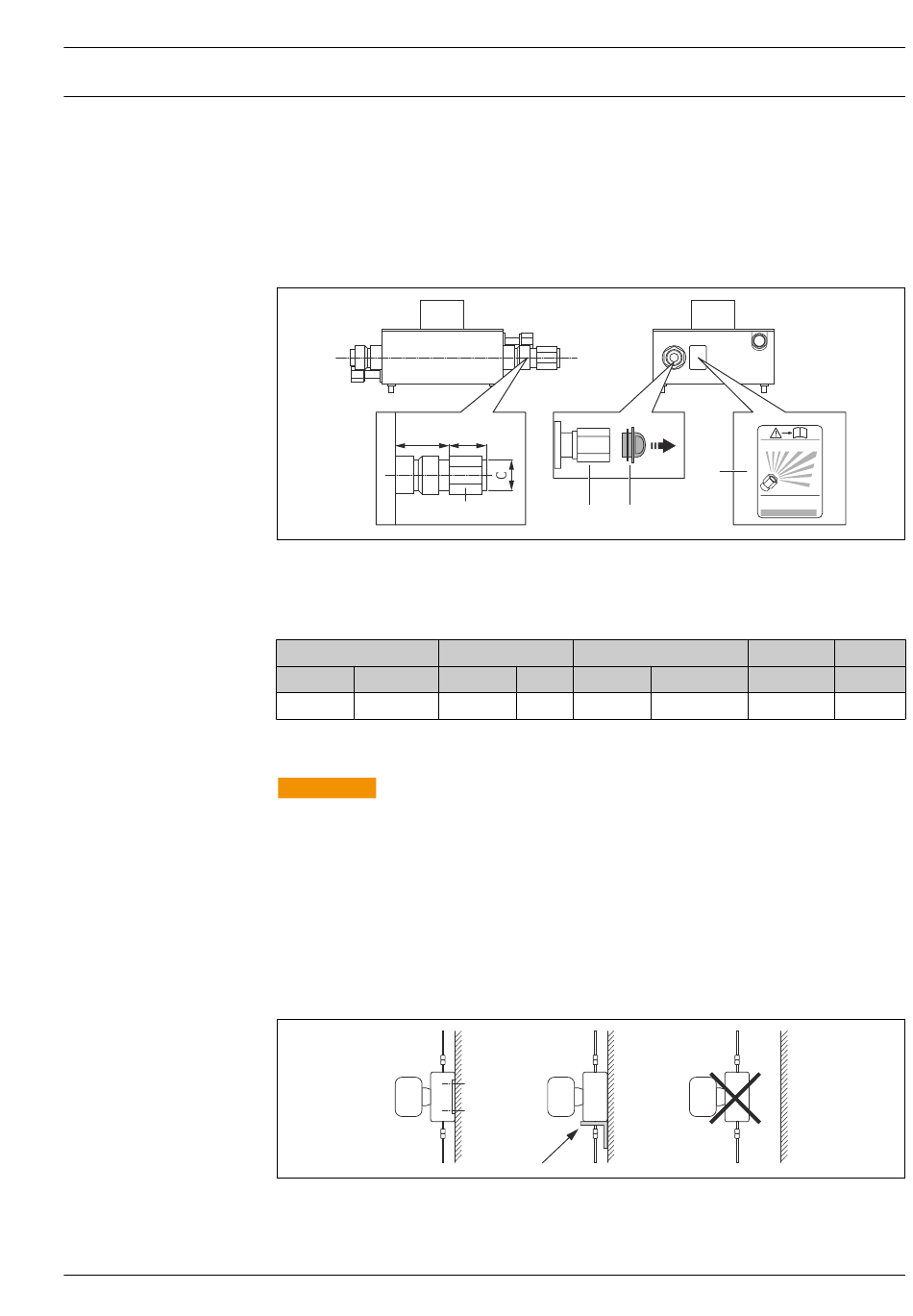

Berstscheibe
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die
Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber gekennzeichnet. Weitere
prozessrelevante Informationen →  48.
Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion vor-
gesehen, sondern sind Einbauort der Berstscheibe.
Am Innengewinde der Berstscheibe kann eine Ablasseinrichtung eingeschraubt werden, um im Falle
eines Berstscheibenbruchs austretendes Medium abzuführen.
A
1 Hinweisschild zur Berstscheibe
2 Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"
3 Transportschutz
DN
[mm] [in]
1...6 ½₄...¹⁄₄
Wandmontage
WARNUNG
L
Falsche Montage des Messaufnehmers
Verletzungsgefahr durch Messrohrbruch
‣
Messaufnehmer darf nicht frei hängend in eine Rohrleitung eingebaut werden
‣
Messaufnehmer mit Hilfe der Grundplatte direkt auf dem Boden, an der Wand oder an der Decke
montieren.
‣
Messaufnehmer auf eine fest montierte Unterlage (z.B. Winkel) abstützen.
Für den Einbau werden nachfolgende Monatagevarianten empfohlen.
Vertikal
• Mit Hilfe der Grundplatte direkt an eine Wand oder,
• Messgerät abgestützt auf einen an die Wand montierten Winkel
Horizontal
Messgerät auf einer festen Unterlage stehend
B
D
2 3
A
[mm] [in] [mm]
33 1,3 ca. 42
i
1
RUPTURE DISK
B C
[in] [in]
ca. 1,65 ½ NPT
A0019637
D
[in]
SW 1
A0019631
