Proline Cubemass C 100
Montageort
Endress+Hauser

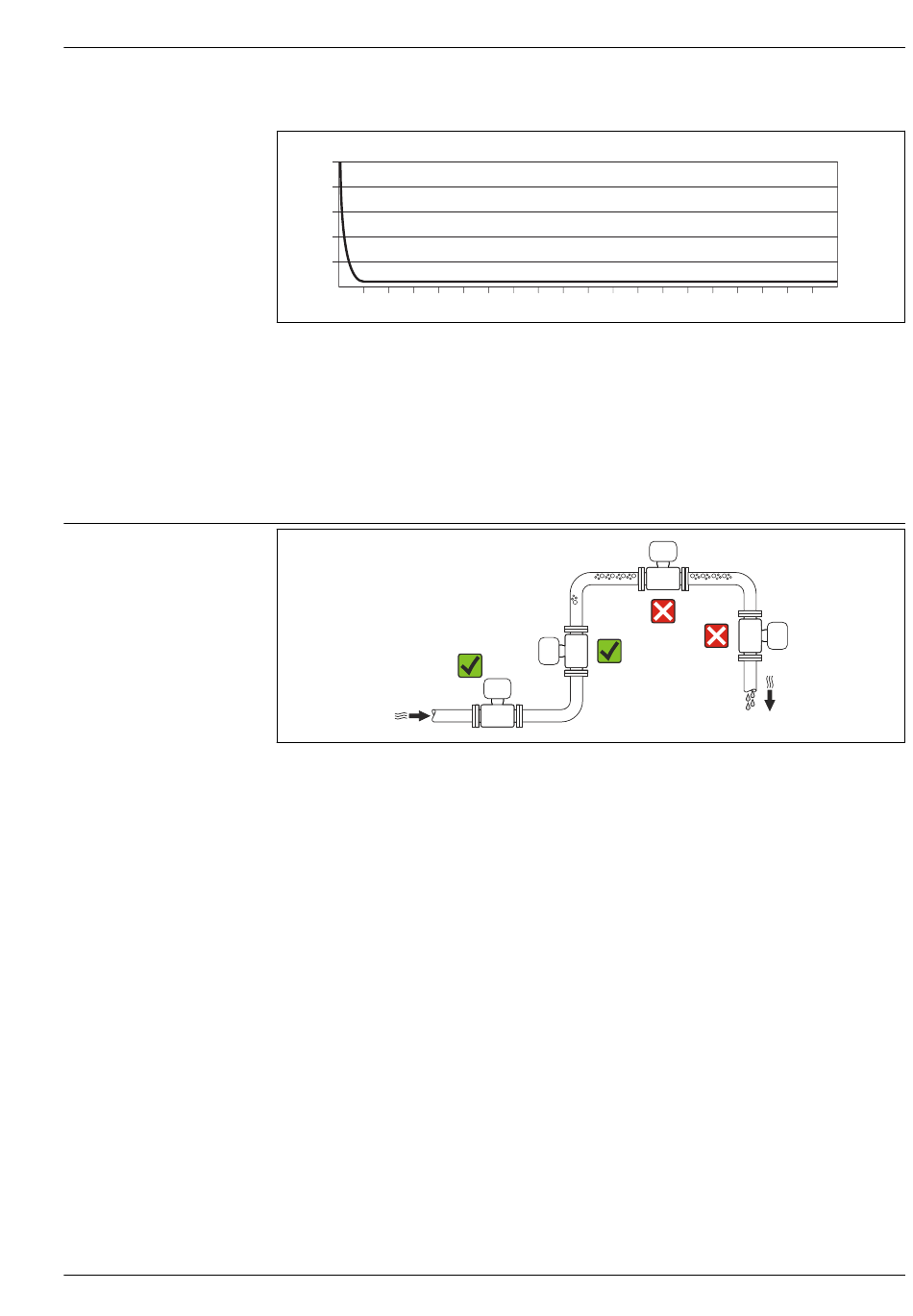

Beispiel maximale Messabweichung
E [%]
2.5
2.0
1.5
1.0
0.5
0
0
5
10
15
20
E
Error: maximale Messabweichung in % v.M. (Beispiel)
Q
Durchflussrate in %
Montage
Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforderlich.
Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei einer Fallleitung
Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrver-
engungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhin-
dern das Leerlaufen des Messaufnehmers während der Messung.
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
Q [%]
A0016709
A0023344
