Elektrischer Anschluss
Endress+Hauser

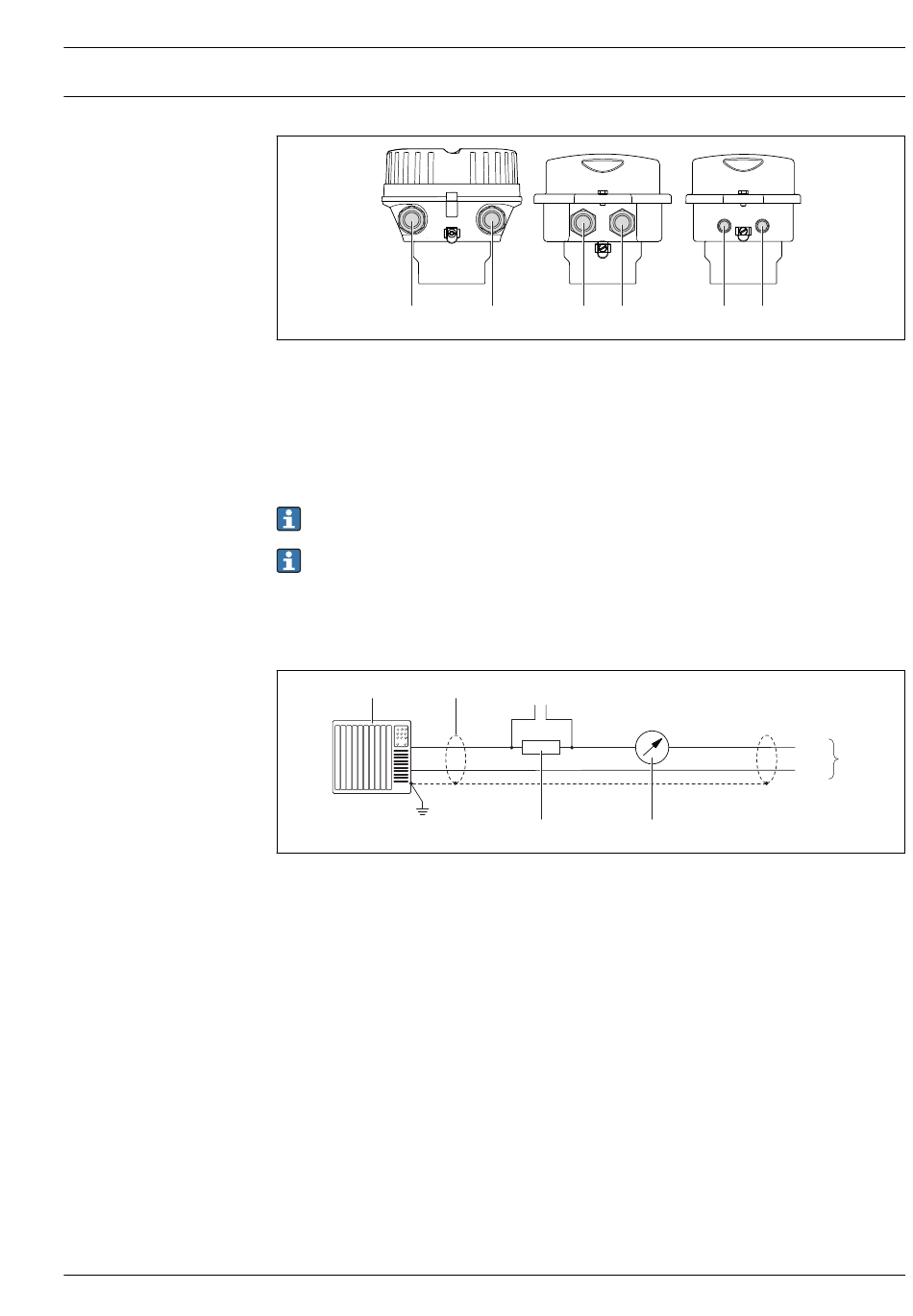

Anschluss Messumformer
A
1
A Gehäuseausführung: Kompakt, beschichtet Alu
B Gehäuseausführung: Kompakt hygienisch, rostfrei
1 Kabeleinführung oder Gerätestecker für Signalübertragung
2 Kabeleinführung oder Gerätestecker für Versorgungsspannung
C Gehäuseausführung: Ultrakompakt hygienisch, rostfrei, Gerätestecker M12
3 Gerätestecker für Signalübertragung
4 Gerätestecker für Versorgungsspannung
• Klemmenbelegung →  19
• Pinbelegung Gerätestecker →  25
Bei einer Geräteausführung mit Gerätestecker muss das Messumformergehäuse nicht geöffnet
werden, um das Signalkabel oder Energieversorgungskabel anzuschließen.
Anschlussbeispiele
Stromausgang 4-20 mA HART
1
+
_
 8 Anschlussbeispiel für Stromausgang 4-20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm, Kabelspezifikation beachten
3 Anschluss für HART-Bediengeräte
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
5 Analoges Anzeigeinstrument: Maximale Bürde beachten
6 Messumformer
B
2 1 2
2 3
4
C
3 4
4...20 mA
5
A0016924
+
6
–
A0016800
