ZUSAMMENBAU
WICHTIG: Lesen Sie die Bedienungsanleitung ganz durch, bevor
Sie Ihren neuen Hochdruckreiniger zusammenbauen oder in
Betrieb nehmen.
Hochdruckreiniger Aus Dem Karton
Nehmen
•
Alle zum Lieferumfang des Hochdruckreinigers gehörenden
Zubehörteile und den Beutel mit den Teilen herausnehmen.
•
Zwei Ecken am Ende des Kartons von oben nach unten
einschneiden, so dass die Seitenwand ganz umgelegt werden
kann, dann das gesamte Verpackungsmaterial entfernen.
•
Hochdruckreiniger auspacken.
Verpackungsinhalt
Der Karton enthält folgende Teile:
•
Haupteinheit
Griff
•
Sicherheitsbrille
•
Hochdruckschlauch
•
Sprühpistole
•
Verlängerung für einstellbare Düse
•
Komponentenbeutel mit:
•
Bedienungsanleitung
•
Motorhandbuch
•
Wartungssatz
•
Schlauchverbindungen
•
Schnellkupplungen
•
Griff-Montagesatz mit:
•
Schlossschrauben (2)
•
Kunststoffknöpfe (2)
•
L-Haken (2)
•
Kunststoffknöpfe (2)
Wenn irgendeine Teile verpassen, oder hat beschädigt, wenden Sie
sich an das Kundendienstzentrum von Briggs & Stratton vor Ort.
VORBEREITEN DES
HOCHDRUCKREINIGERS AUF
DEN EINSATZ
Zur Vorbereitung des Hochdruckreinigers für den Einsatz
die folgenden Schritte durchführen:
1.
Griff am Hauptgerät anbringen.
2.
Öl in den Motor einfüllen.
3.
Kraftstoff in den Kraftstofftank einfüllen.
4.
Hochdruckschlauch an der Spritzpistole und an der Pumpe
anschließen.
BSPP 2400 PSI Hochdruckreiniger
4.
Wasserzulauf an der Pumpe anschließen.
5.
Düsenverlängerung an der Spritzpistole anbringen.

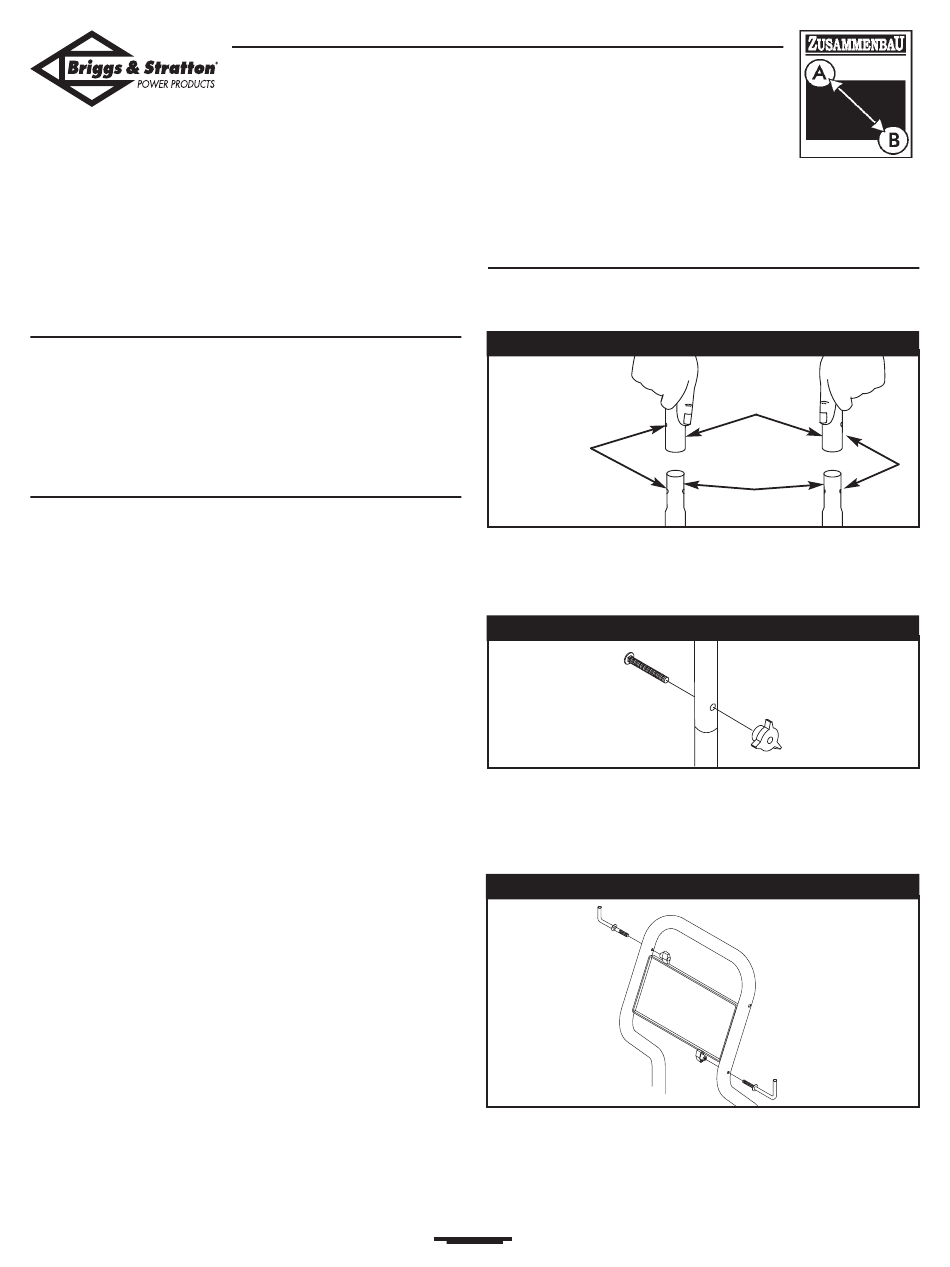

Anbringen des Griffs am Gerät
1. Den Griff auf die bereits am Gerät befindlichen Griffrohre
aufstecken. Darauf achten, dass die Löcher im Griff auf die
Löcher in den Griffrohren ausgerichtet sind (Abb. 36).
Abb. 36 - Aufstecken des Griffs auf das Griffrohr
Löcher
ausrichten
HINWEIS: Gegebenenfalls müssen die Griffrohre seitlich hin und
her bewegt werden.
2. Die Schraube von rechts in das Loch im Griff einstecken und den
Kunststoffknöpfe aufdrehen (Abb. 37). Knauf von Hand festziehen.
Abb. 37 - Befestigen des Griffs
3. Einen L-Haken durch das Loch direkt unter dem Hinweisschild
an der rechten Seite des Griffs (von der Vorderseite der
Einheit aus gesehen) führen. Haken festhalten und von der
Innenseite mit einem Kunststoffkopf sichern (Abb. 38).Von
Hand festziehen.
Abb. 38 - Aufstecken des L-Haken auf das Griffs
Spritzengewehrhaken
4. Den zweiten L-Haken durch das Loch direkt über dem
Hinweisschild an der linken Seite des Griffs (von der
Vorderseite der Einheit aus gesehen) führen. Haken festhalten
und von der Innenseite mit einem Kunststoffkopf sichern
(Abb. 38).Von Hand festziehen.
38
Griff
Griffrohre
Sprengen Sie Haken
