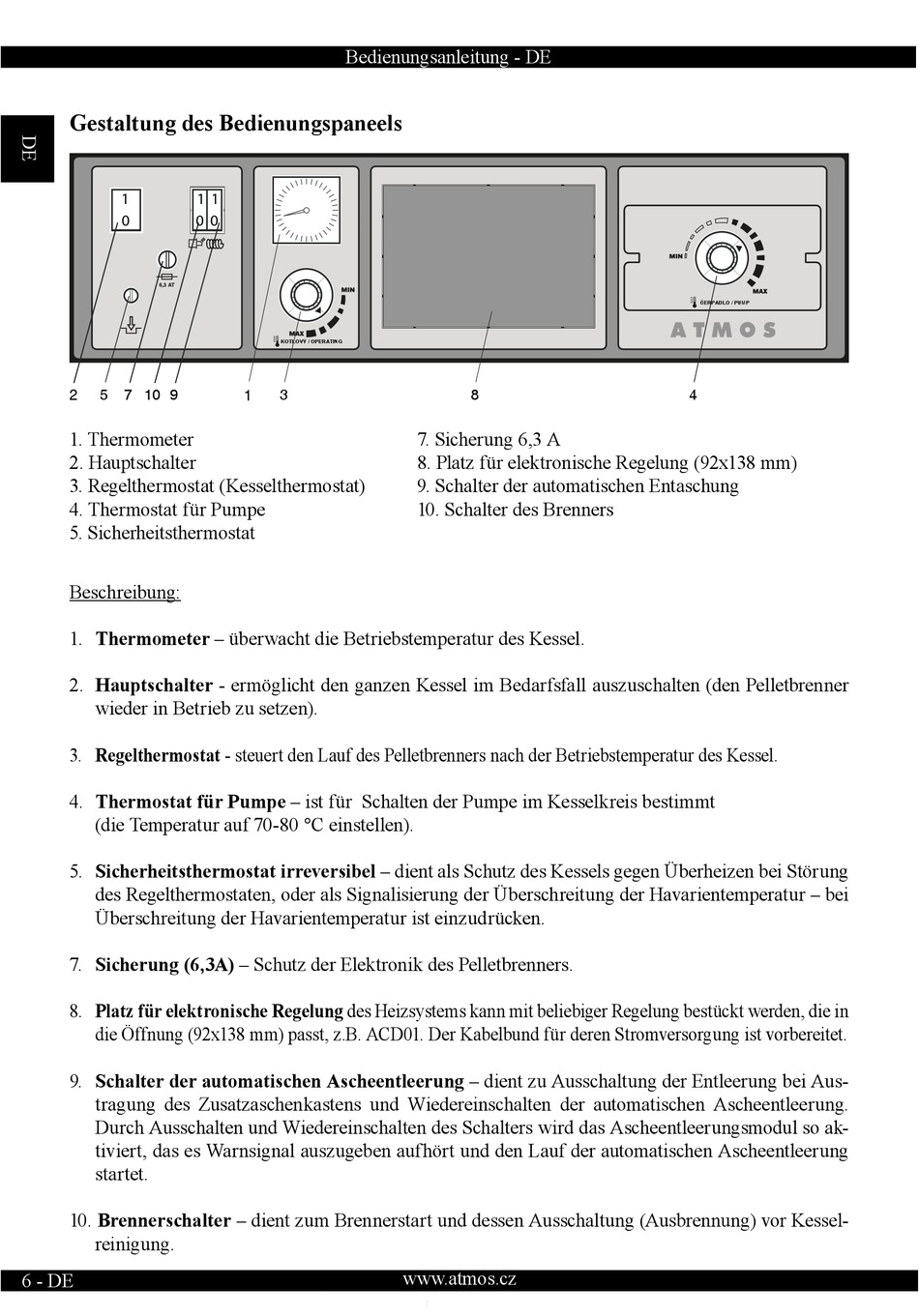

Gestaltung des Bedienungspaneels

�
�
10 9
5 7
1. Thermometer
2. Hauptschalter
3. Regelthermostat (Kesselthermostat)
4. Thermostat für Pumpe
5. Sicherheitsthermostat
Beschreibung:
1. Thermometer – überwacht die Betriebstemperatur des Kessel.
2. Hauptschalter - ermöglicht den ganzen Kessel im Bedarfsfall auszuschalten (den Pelletbrenner
wieder in Betrieb zu setzen).
3. Regelthermostat - steuert den Lauf des Pelletbrenners nach der Betriebstemperatur des Kessel.
4. Thermostat für Pumpe – ist für Schalten der Pumpe im Kesselkreis bestimmt
(die Temperatur auf 70-80 °C einstellen).
5. Sicherheitsthermostat irreversibel – dient als Schutz des Kessels gegen Überheizen bei Störung
des Regelthermostaten, oder als Signalisierung der Überschreitung der Havarientemperatur – bei
Überschreitung der Havarientemperatur ist einzudrücken.
7. Sicherung (6,3A) – Schutz der Elektronik des Pelletbrenners.
8. Platz für elektronische Regelung des Heizsystems kann mit beliebiger Regelung bestückt werden, die in
die Öffnung (92x138 mm) passt, z.B. ACD01. Der Kabelbund für deren Stromversorgung ist vorbereitet.
9. Schalter der automatischen Ascheentleerung – dient zu Ausschaltung der Entleerung bei Aus-
tragung des Zusatzaschenkastens und Wiedereinschalten der automatischen Ascheentleerung.
Durch Ausschalten und Wiedereinschalten des Schalters wird das Ascheentleerungsmodul so ak-
tiviert, das es Warnsignal auszugeben aufhört und den Lauf der automatischen Ascheentleerung
startet.
10. Brennerschalter – dient zum Brennerstart und dessen Ausschaltung (Ausbrennung) vor Kessel-
reinigung.
6 - DE
Bedienungsanleitung - DE
� �
� �
KOTLOVÝ / OPERATING
3 8
7. Sicherung 6,3 A
8. Platz für elektronische Regelung (92x138 mm)
9. Schalter der automatischen Entaschung
10. Schalter des Brenners
