Anschlussbild

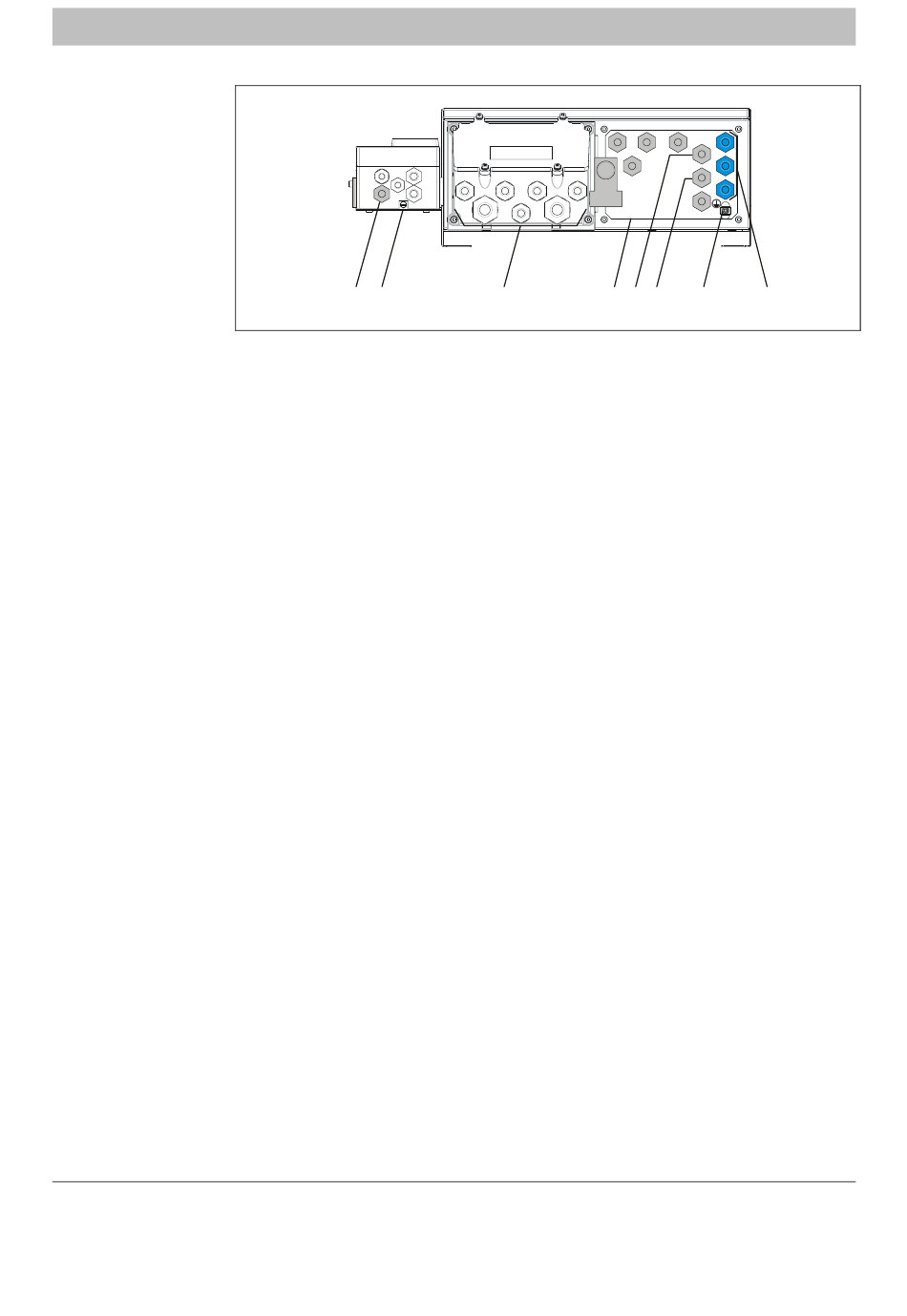

Bild 3
Elektrische
Anschlüsse an der
Unterseite der
Zentraleinheit
AO2040-CU Ex
42/24-13 DE Rev. 3
1 6
1 Kabelverschraubung M20 für Energieversorgung am Steuergerät des
Überdruckkapselungssystems
2 Kabelverschraubungen für geräteinterne Kabelverbindungen
3 Anschlussplatte mit 6 schwarzen Kabelverschraubungen M20 für nicht-
eigensichere Anschlussleitungen (einige Kabelverschraubungen sind mit
geräteinternen Kabelverbindungen belegt)
4 Kabelverschraubung M20 aus Metall für das abgeschirmte Systembuskabel
des Analysatormoduls AO2060-...
5 Kabelverschraubung M20 für das 24-V-DC-Anschlusskabel des Analysator-
moduls AO2060-...
6 Anschlüsse für Potentialausgleich
7 3 hellblaue Kabelverschraubungen M20 für eigensichere Anschlussleitungen
Betriebsanleitung Zentraleinheit AO2040-CU Ex
2 3 4 5 6 7
