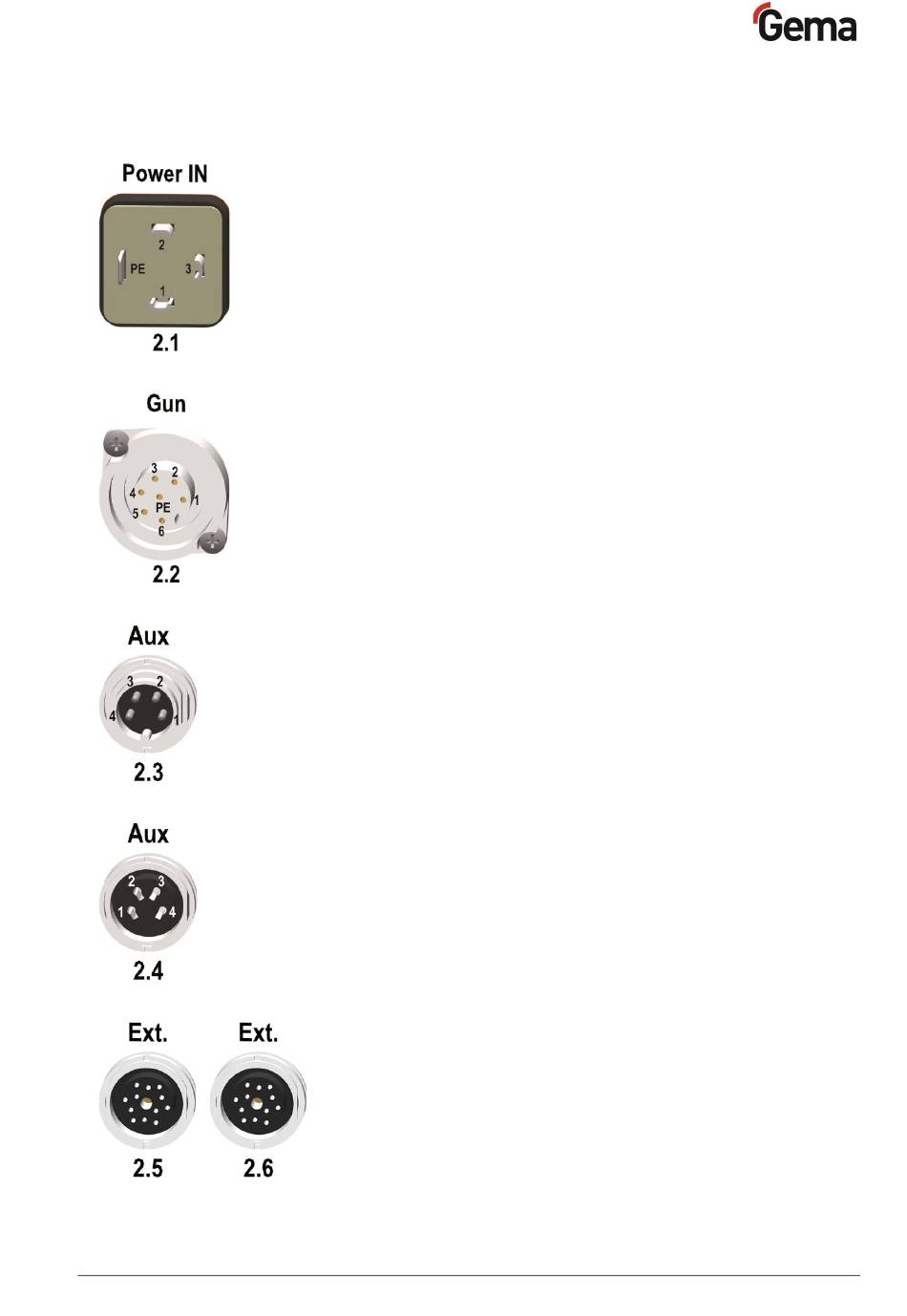

Anschlussbelegung

Anschluss Power IN
1 Neutralleiter (Spannungsversorgung)
2 Phase (100-240 VAC)
3 Externe Freigabe (100-240 VAC)
PE Erde PE
Anschluss Pistole
1 Masse
2 Fernbedienung 1 (GM03)
3 Masse
4 Trigger
5 Fernbedienung 2 (GM03)
6 Oszillator
7 Erde PE
CAN IN Stecker 4-polig (2.3 Aux)
1 Masse
2 24 VDC
3 CAN high
4 CAN low
Gehäuse – Abschirmung
CAN OUT Buchse 4-polig (2.4 Aux)
1 Masse
2 24 VDC
3 CAN high
4 CAN low
Gehäuse – Abschirmung
Anschluss Applikationspumpe 1 (2.5) und 2 (2.6)
A-H Kontrollsignal
J-M +24 VDC
Gehäuse – Erde PE
