Gema OptiStar 4.0 Betriebsanleitung Und Ersatzteilliste Seite 13

Produktbeschreibung
Bestimmungsgemässe Verwendung
OptiStar 4.0 (CG24-CP)
Rev. 01 09/22
Die Pistolensteuerung ist ausschliesslich zum Betreiben der Gema-
Pulverbeschichtungspistolen und der Applikationspumpe OptiSpray AP01
konzipiert (siehe dazu auch im Kapitel "Technische Daten").

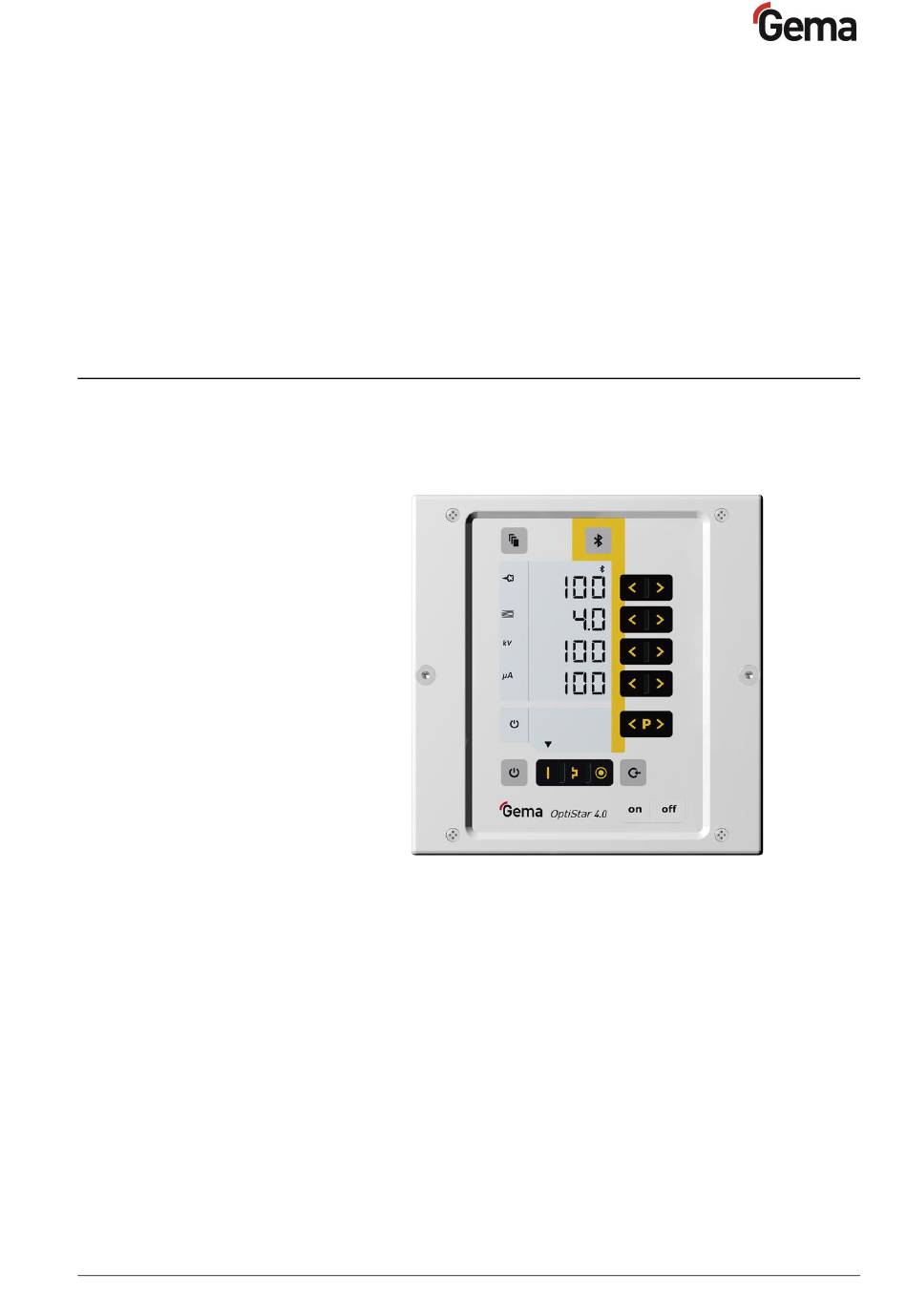

Abb. 1
Mit dieser Steuerung können bis zu 2 Applikationspumpen gesteuert
werden:
–
zur Versorgung einer Pulverpistole (Einzelbetrieb) oder
–
zur Erhöhung der Fördermenge (Parallelbetrieb).
Die Auswahl des gewünschten Betriebs erfolgt mit dem Systemparameter
P09 (siehe auch "Eingabe der Systemparameter").
Üblicherweise wird diese Steuerung in Automatikanlagen zusammen mit
der Anlagensteuerung CM40 eingesetzt. Die eigentliche Steuerung der
Applikationspumpe(n) sowie die Fehlermeldungsausgabe finden dann in
CM40 statt. Auch der Reinigungsprozess wird an der CM40 ausgelöst.
Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der
vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandhaltungsbedingungen. Dieses Produkt darf nur von Personen
genutzt, gewartet und instandgesetzt werden, die hiermit vertraut und
über die Gefahren unterrichtet sind.
Produktbeschreibung • 13
