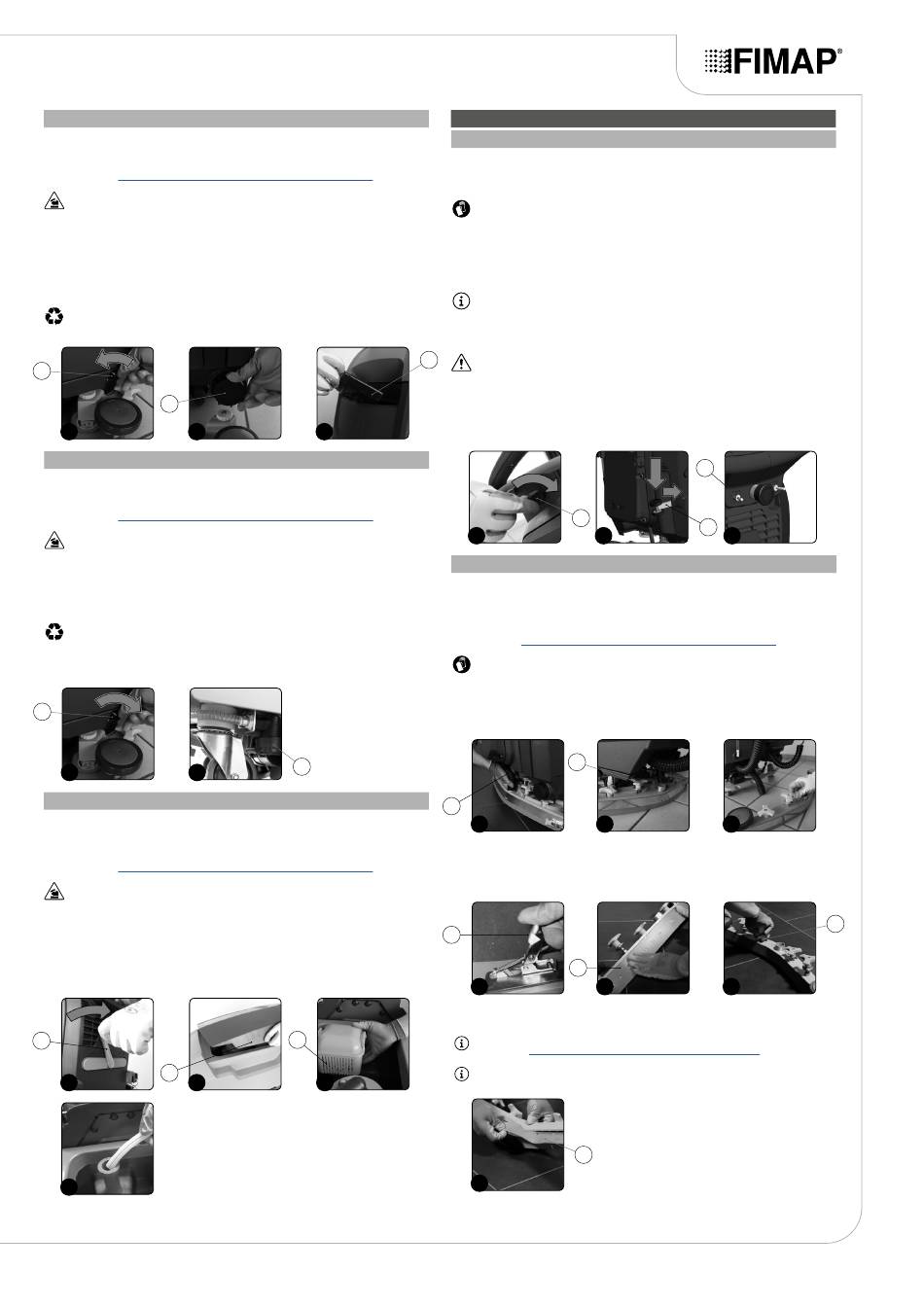

ENTLEEREN DES REINIGUNGSMITTELTANKS

Zum Entleeren des Reinigungsmitteltanks wie folgt vorgehen:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen
(siehe Absatz „VERBRINGEN DER MASCHINE IN DEN
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer
Schutzhandschuhe getragen werden.
1. Öffnen Sie den Wasserdurchsatz des Hahns so weit wie möglich, drehen Sie den Knauf (1) in
Pfeilrichtung. (Abb. 1).
2. Lösen Sie den Ablaufverschluss (2) des Reinigungslösungstanks (Abb. 2), der Verschluss befindet
sich im hinteren Teil der Maschine.
3. Entfernen Sie den Dosierverschluss (3) (Abb. 3), der Dosierverschluss befindet sich im linken
Seitenteil der Maschine.
4. Leeren Sie den Tank und spülen Sie das Innere des Tanks unter fließendem Wasserstrahl aus.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestim-
mungen entsprechen.
1
2
1 2

REINIGUNG DES HYDRAULIKSTYSTEMFILTERS

Zum Reinigen des Wasseranlagenfilters wie folgt vorgehen:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen
(siehe Absatz „VERBRINGEN DER MASCHINE IN DEN
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer
Schutzhandschuhe getragen werden.
3. Schließen Sie den Wasserdurchsatz des Hahns, drehen Sie den Knauf (1) in Pfeilrichtung. (Abb. 1).
4. Begeben Sie sich an die rechte Seite der Maschine und lösen Sie den Verschluss (2) des
Reinigungslösungsfilters (Abb. 2).
5. Spülen Sie die Filterpatrone mit Wasserstrahl aus, bei hartnäckigem Schmutz können Sie eine
Bürste verwenden.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden
Umweltschutzbestimmungen entsprechen.
6. Nach dem Reinigen der Filterpatrone wiederholen Sie die oben erwähnten Arbeitsgänge für den
Wiedereinbau in umgekehrter Reihenfolge.
1
1 2

REINIGUNG DES SAUGSCHLAUCHS

Die gründliche Reinigung des Saugschlauchs garantiert eine bessere Sauberkeit des Bodens und eine
längere Nutzungsdauer des Saugmotors. Zum Reinigen des Saugschlauchs gehen Sie wie folgt vor:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen
(siehe Absatz „VERBRINGEN DER MASCHINE IN DEN
ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer
Schutzhandschuhe getragen werden.
3. Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (1) in Richtung
des in der (Abb. 1) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
4. Umfassen Sie den Griff (2), der sich im linken Seitenteil des Schmutzwassertanks (Abb. 2)
befindet, und drehen Sie den Tankdeckel, bis er in der Wartungsstellung einrastet.
5. Entfernen Sie den Schmutzwasserfilterkorb (3) aus der Halterung (Abb. 3).
6. Reinigen Sie das Innere des Saugschlauchs unter fließendem Wasser (Abb. 4).
7. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
1
2
1 2
4
SICHERHEITSZUSTAND").
3
3
SICHERHEITSZUSTAND").
2
1
SICHERHEITSZUSTAND").
3
3
3
19
AUSSERPLANMÄSSIGE WARTUNGSARBEITEN
AUSTAUSCH DER BÜRSTENKOPFBÜRSTE
Die Unversehrtheit der Bürste garantiert eine bessere Sauberkeit des Bodens und eine längere
Nutzungsdauer des Bürstenkopfgetriebes. Zum Auswechseln der Bürste gehen Sie wie folgt vor:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
VORSICHT: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor
einer möglichen Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
2. Stecken Sie den Zündschlüssel ein und schalten Sie die Maschine ein, stellen Sie den
Hauptschalter (1) auf „I", drehen Sie dazu den Schlüssel um eine Vierteldrehung in Pfeilrichtung
(Abb. 1).
3. Heben Sie das Bürstenkopfgestell an, drücken Sie das im hinteren Teil der Maschine vorhandene
Pedal „BÜRSTENKOPFSTEUERUNG" (2) bis zum Endanschlag (Abb. 2).
HINWEIS: Zum Verriegeln des Bürstenkopfs in hochgestellter Position, das Pedal (2) bis zum
Endanschlag drücken und dann zur rechten Seite der Maschine (Abb. 2) verstellen.
4. Drücken Sie die an der Bedientafel vorhandene Taste „BÜRSTENENTRIEGELUNG" (3) länger
als 3 Sekunden (Abb. 3).
VORSICHT: Halten Sie sich beim Ausklinken der Bürste nicht in der Nähe des Bürstenkopfgestells
auf.
5. Wechseln Sie die abgenutzte alte Bürste gegen die neue aus. Setzen Sie bei angehobenem
Bürstenkopf die Bürste in den Sitz des Tellers unter dem Bürstenkopf ein und drehen Sie sie,
bis die drei Knöpfe in den Nischen des Tellers einrasten.
6. Drehen Sie die Bürsten schrittweise, so dass der Knopf zur Befestigungsfeder gedrückt wird,
um arretiert zu werden.
1
1 2
ERSETZEN DER GUMMIS AM SAUGFUSSGESTELL
Die Unversehrtheit der Gummis des Saugfußgestells garantiert ein besseres Trocknen und Sauberkeit
des Bodens und außerdem eine längere Nutzungsdauer des Saugmotors. Für den Austausch der
Gummis des Saugfußgestells wie folgt vorgehen:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen
(siehe Absatz „VERBRINGEN DER MASCHINE IN DEN
VORSICHT: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor
einer möglichen Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
3. Ziehen Sie den Saugschlauch (1) aus dem im Saugfußgestell vorhandenen Saugstutzen (Abb. 1).
4. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (2) komplett aus
(Abb. 2).
5. Ziehen Sie das Saugfußgestell aus den Schlitzen im Saugfußanschluss (Abb. 3).
2
1 2
6. Entfernen Sie die hintere Gummileiste, haken Sie dazu den Feststeller (3) im hinteren Teil des
Saugfußes aus (Abb. 4).
7. Entfernen Sie den hinteren Gummi (4) vom Saugfußgestell (Abb. 5).
8. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (5) komplett aus
(Abb. 6).
4
4 5
9. Entfernen Sie den vorderen Gummi (7) vom Saugfußgestell (Abb. 7).
10. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
HINWEIS: Vor dem Gebrauch der Maschine daran denken das Saugfußgestell einzustellen,
siehe Absatz"EINSTELLUNG DER GUMMIS DES
HINWEIS: Für ein korrektes Trocknen des Bodens empfiehlt es sich, beide Gummis des
Saugfußgestells zu ersetzen.
6
7
3
2
3
SICHERHEITSZUSTAND").
3
5
6
SAUGFUSSGESTELLS".
