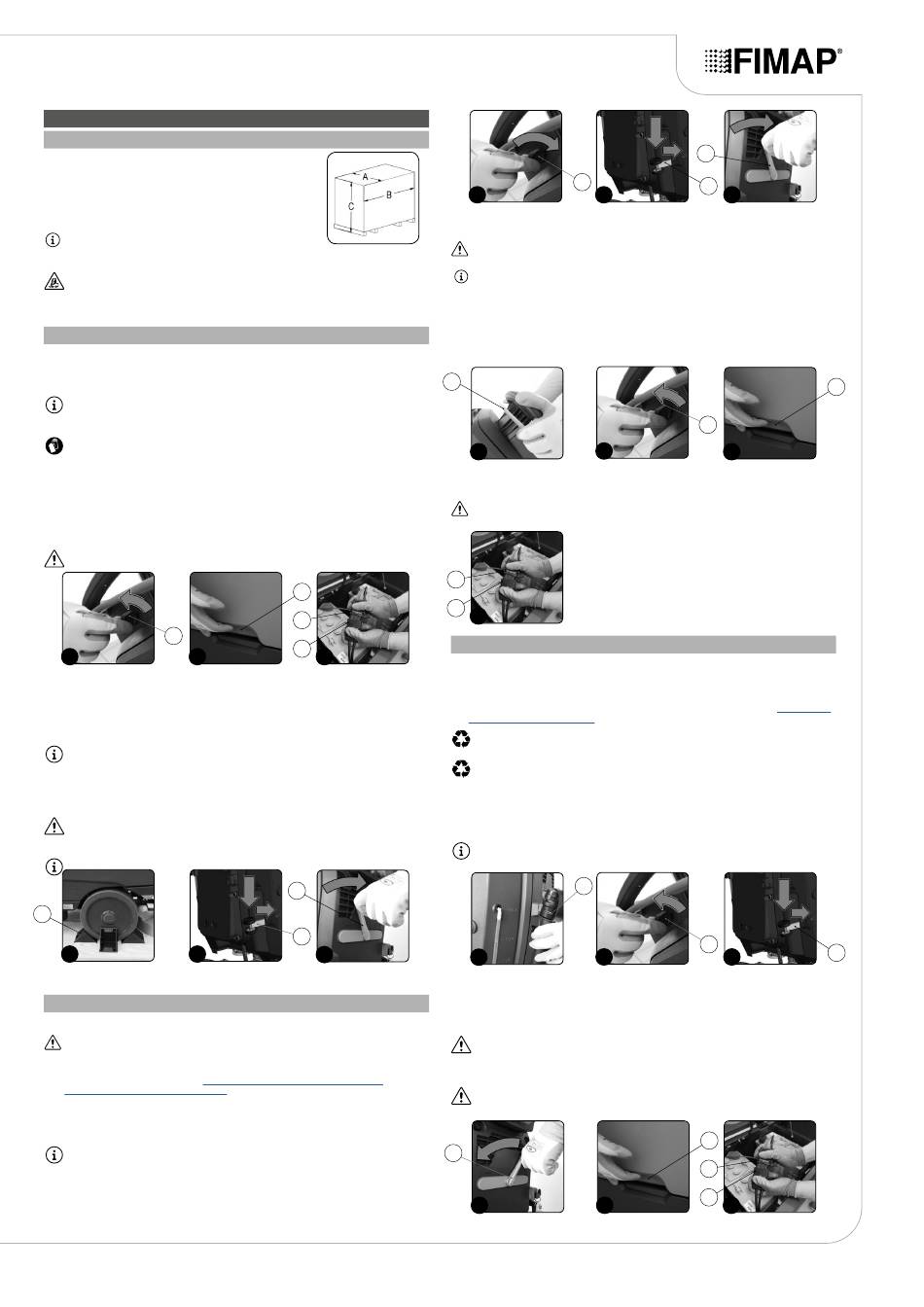

VORBEREITUNG DER MASCHINE

UMSCHLAGEN DER VERPACKTEN MASCHINE

Die Maschine ist in einer spezifischen Verpackung enthalten. Die
Verpackungselemente (Kunststoffbeutel, Klammern, usw.) müssen als
potentielle Gefahrenquellen außerhalb der Reichweite von Kindern,
Schutzbedürftigen, usw. aufbewahrt werden.
Die Gesamtmasse der Maschine inkl. Verpackung beträgt 000 kg.
Die Gesamtverpackungsmaße sind wie folgt: A=765 mm B=1460 mm
C=1270 mm.
ACHTUNG: Es wird empfohlen, für einen eventuellen Transport
der Maschine alle zur Verpackung gehörenden Bestandteile
aufzuheben.
ACHTUNG: Verwenden Sie zum Bewegen des verpackten
Produkts Stapler, die den gesetzlichen Bestimmungen
entsprechen und für die Abmessungen und das Gewicht der
Verpackung geeignet sind.

AUSPACKEN DER MASCHINE

Die Maschine ist in einer spezifischen Verpackung enthalten. Zum Entnehmen der Maschine aus der
Verpackung wie folgt vorgehen:
1. Stellen Sie den unteren Teil der äußeren Verpackung auf den Boden.
HINWEIS: Als Bezug die auf den Karton aufgedruckten Piktogramme benutzen.
2. Entfernen Sie die äußere Verpackung.
VORSICHT: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor
einer möglichen Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
3. Prüfen Sie, ob die Maschine ausgeschaltet ist, andernfalls stellen Sie den Hauptschalter (1) auf
„0", drehen Sie dazu den Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 1). Ziehen Sie
den Schlüssel von der Bedientafel ab.
4. Umfassen Sie den Griff (2), der sich im rechten Seitenteil des Schmutzwassertanks (Abb. 2)
befindet, und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
5. Prüfen Sie, ob der Batterieverbinder (3) vom Verbinder der Hauptanlage (4) getrennt ist (Abb. 3),
andernfalls trennen Sie ihn.
VORSICHT: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
1
1 2
6. Umfassen Sie den Griff (2), der sich im rechten Seitenteil des Schmutzwassertanks befindet und
drehen Sie den Tank, bis er in der Arbeitsposition einrastet.
7. Die Maschine ist mit Keilen (5) an der Palette befestigt, die die Räder und den Bürstenkopf
(Abb. 4) arretieren, diese Keile müssen entfernt werden.
8. Heben Sie das Bürstenkopfgestell an, drücken Sie das im hinteren Teil der Maschine vorhandene
Pedal „BÜRSTENKOPFSTEUERUNG" (6) bis zum Endanschlag (Abb. 5).
HINWEIS: Zum Verriegeln des Bürstenkopfs in hochgestellter Position, das Pedal (6) bis zum
Endanschlag drücken und dann zur rechten Seite der Maschine (Abb. 5) verstellen.
9. Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (7) in Richtung
des in der (Abb. 6) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
10. Schieben Sie die Maschine mithilfe einer Stützrampe von der Palette.
VORSICHT: Montieren Sie die Bürste und das hintere Saugfußgestell nicht, bevor die
Maschine entladen wurde, um heftige Stöße gegen das Bürstenkopfgestell und die
Saugfußhalterung zu vermeiden.
HINWEIS: Die Neigung der Fläche muss derart sein, dass während des Herunterfahrens der
Maschine Schäden an dieser vermieden werden.
5
4 5
BEFÖRDERN DER MASCHINE
Um die Maschine unter sicheren Bedingungen zu transportieren, wie folgt vorgehen:
GEFAHR: Vor jeglichen Vorgängen die hinsichtlich der Sicherheit des Transports von
Gefahrensubstanzen geltenden Bestimmungen lesen.
1. Überprüfen Sie, ob der Reinigungslösungstank und der Schmutzwassertank leer sind, andernfalls
entleeren Sie ihn (siehe die Absätze „LEEREN DES
„LEEREN DES SCHMUTZWASSERTANKS").
2. Stecken Sie den Schlüssel (1) in den Hauptschalter an der Bedientafel. Stellen Sie den
Hauptschalter auf „I", drehen Sie dazu den Schlüssel (1) nach rechts (Abb. 1).
3. Heben Sie das Bürstenkopfgestell an, drücken Sie das im hinteren Teil der Maschine vorhandene
Pedal „BÜRSTENKOPFSTEUERUNG" (2) bis zum Endanschlag (Abb. 2).
HINWEIS: Zum Verriegeln des Bürstenkopfs in hochgestellter Position, das Pedal (2) bis zum
Endanschlag drücken und dann zur rechten Seite der Maschine (Abb. 2) verstellen.
4. Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (3) in Richtung
des in der (Abb. 3) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
2
3
4
3
7
6
6
REINIGUNGSLÖSUNGSTANKS" e
13
1
1 2
5. Durch Drücken des Totmannhebels (4) setzt sich die Maschine in Bewegung (Abb. 4).
6. Eine Rampe verwenden, um die Maschine auf das Transportmittel zu bringen.
VORSICHT: Prüfen Sie während dieses Vorgangs, dass sich keine Gegenstände oder Personen
in der Nähe der Maschine befinden.
HINWEIS: Die Neigung der verwendeten Rampe muss derart sein, dass keine schweren
Schäden an der Maschine möglich sind.
7. Wenn sich die Maschine am Transportmittel befindet, stellen Sie den Hauptschalter auf
„0", drehen Sie dazu den Schlüssel (1) nach links (Abb. 5). Ziehen Sie den Schlüssel vom
Hauptschalter ab.
8. Von der Maschine steigen.
9. Fassen Sie den Griff (5) und heben Sie den Schmutzwassertank in die Wartungsposition
(Abb. 6) an.
4
5
4
10. Trennen Sie den Batterieverbinder (6) vom Verbinder der Hauptanlage (7) der Maschine (Abb. 7).
11. Fassen Sie den Griff (5) und senken Sie den Schmutzwassertank in die Arbeitsstellung.
HINWEIS: Sichern Sie die Maschine entsprechend den im Verwendungsland geltenden
Bestimmungen, damit diese nicht verrutschen und umkippen kann.
6
7
7

VERBRINGEN DER MASCHINE IN DEN SICHERHEITSZUSTAND

Nachfolgend werden die einzelnen Arbeitsschritte beschrieben, um die Maschine in den
Sicherheitszustand zu verbringen und so die Arbeiten unter absolut sicheren Bedingungen ausführen
zu können:
1. Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls entleeren Sie ihn mit dem Schlauch
(1), der sich im linken hinteren Teil der Maschine befindet (Abb. 1) (siehe Absatz
DES SCHMUTZWASSERTANKS").
ACHTUNG: Die Entleerung des Tanks muss an dem für den Schmutzwasserablass
vorgesehenen Ort durchgeführt werden.
ACHTUNG: Der für diesen Vorgang vorgesehene Ort muss den geltenden
Umweltschutzbestimmungen entsprechen.
2. Schalten Sie die Maschine aus, stellen Sie den Hauptschalter (2) auf „0", drehen Sie dazu den
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 2).
3. Heben Sie das Bürstenkopfgestell an, drücken Sie das im hinteren Teil der Maschine vorhandene
Pedal „BÜRSTENKOPFSTEUERUNG" (3) bis zum Endanschlag (Abb. 3).
HINWEIS: Zum Verriegeln des Bürstenkopfs in hochgestellter Position, das Pedal (3) bis zum
Endanschlag drücken und dann zur rechten Seite der Maschine (Abb. 3) verstellen.
1
1 2
4. Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (4) in Richtung
des in der (Abb. 4) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
5. Umfassen Sie den Griff (5), der sich im rechten Seitenteil des Schmutzwassertanks (Abb. 5)
befindet, und drehen Sie den Tank, bis er in der Wartungsstellung einrastet.
6. Trennen Sie den Verbinder der Elektroanlage (6) vom Batterieverbinder (7) (Abb. 6).
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
7. Umfassen Sie den Griff (5), der sich im rechten Seitenteil des Schmutzwassertanks befindet und
drehen Sie den Tank, bis er in der Arbeitsposition einrastet.
ACHTUNG: Prüfen Sie, ob der Netzstecker des Batterieladegeräts aus der Steckdose
gezogen wurde.
4
4 5
3
2
3
5
1
6
„ENTLEEREN
2
3
3
5
6
7
6
