OptiSpeeder – Pneumatikverteiler
Druckregler – 0,5-10 bar, 1/2"
1
Manometer – 0-10 bar, 1/8"
2
Magnetventil – 1/2" NW13,5 mm, ohne Spule
3
Ventilspule – 24 VDC
4
Ventilkabel – 3-polig
5
Schlauchtülle – Ø 17-1/2"
6
Winkelstück – 1/8"-1/8"
7
Übergangsnippel – 1/4" -1/8"
9
Druckregler – 0,5-8 bar, 3/8"
10
Stopfen – 1/4"
11
Einschraubwinkel – 3/8"-Ø 10/2 x
12
Einschraubwinkel – 1/4"-Ø 8/3 x
13

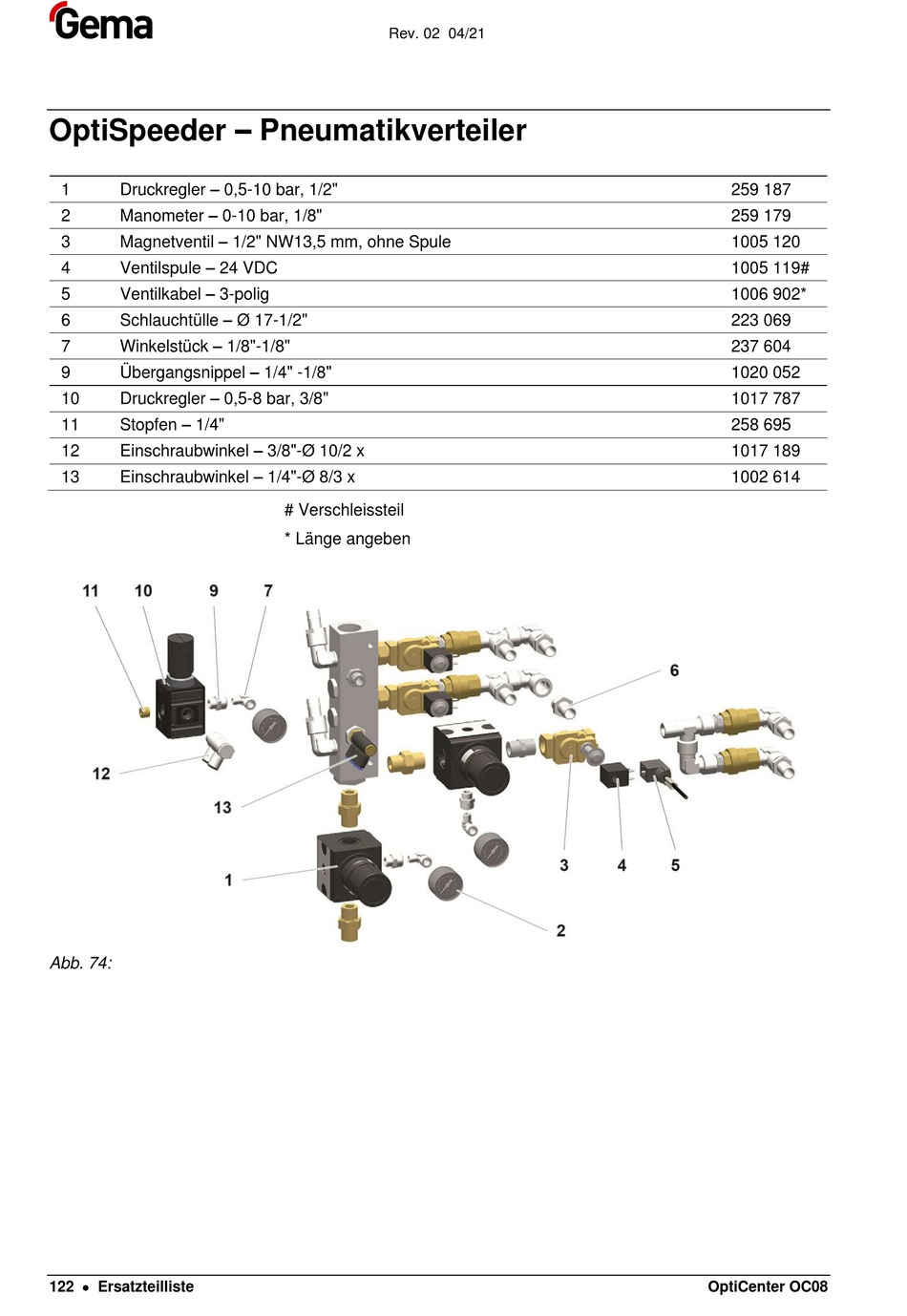

Abb. 74:
122  Ersatzteilliste
Rev. 02 04/21
# Verschleissteil
* Länge angeben
259 187
259 179
1005 120
1005 119#
1006 902*
223 069
237 604
1020 052
1017 787
258 695
1017 189
1002 614
OptiCenter OC08
